| Номер в госреестре | 76965-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JSQ-110 |
| Изготовитель | "Shandong Taikai Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 23.12.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JSQ-110 (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы - заземляемые, с элегазовой изоляцией. Трансформаторы представляют собой однофазные масштабные преобразователи, размещенные по три штуки в баке из алюминиевого сплава, заполненном элегазом. Трансформаторы имеют одну первичную и от одной до четырех вторичных обмоток. Сердечник трансформаторов набран из листов трансформаторной стали прямоугольного сечения.
Трансформаторы предназначены для установки в комплектные распределительные устройства трехфазного исполнения с элегазовой изоляцией (далее - КРУЭ). Первичная обмотка вводится в бак через изоляционную перегородку из литой эпоксидной смолы. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки на корпусе трансформатора. Контактная коробка закрывается металлической крышкой. Крышка пломбируется через отверстие в двух крепежных болтах с целью ограничения доступа к измерительной цепи.

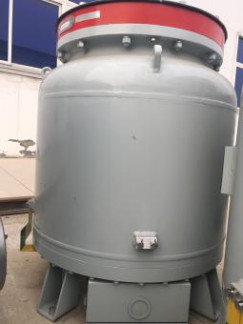

Общий вид трансформаторов с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 |
| Номинальное напряжение основных вторичных обмоток, В | 100/V3 |
| Номинальные напряжения дополнительной вторичной обмотки, В | 100; 100/3 |
| Номинальные мощности обмоток трансформаторов при коэффициенте мощности со^ф=0,8, В-А | 10; 15; 20; 25; 30; 40; 50; 75; 100; 150; 200; 300 |
| Классы точности основных вторичных обмоток по ГОСТ 1983-2015: - для измерений - для защиты | 0,2; 0,5 3P; 6Р |
| Классы точности дополнительной вторичной обмотки по ГОСТ 1983-2015 | 3P; 6Р |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Характеристика | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 1000x920x920 |
| Масса, кг, не более | 700 |
| Рабочие условия измерений: - температура окружающей среды, °С | от +5 до +40 |
| Средняя наработка на отказ, ч | 400000 |
| Срок службы, лет | 30 |
наносится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения JSQ-110 | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения измерительный эталонный NVOS (регистрационный номер в Федеральном информационном фонде № 32397-12);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя
| Зарегистрировано поверок | 21 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
