| Номер в госреестре | 76980-19 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | LRBT |
| Изготовитель | "Shandong Taikai Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 23.12.2024 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока встроенные LRBT (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы по принципу конструкции - встроенные. Конструкция трансформаторов тока представляет собой тороидальный магнитопровод, изготовленный из ленточной электротехнической стали. Первичной обмоткой трансформаторов служит токоведущий стержень, проходящий по оси трансформатора. Трансформаторы предназначены для установки в комплектные распределительные устройства с элегазовой изоляцией (далее - КРУЭ). Основная высоковольтная изоляция трансформаторов обеспечивается установкой в КРУЭ.
Трансформаторы изготавливаются в двух модификациях: LRBT-145 и LRBT-252, отличающихся номинальным напряжением при установке в КРУЭ, габаритными размерами и массой.

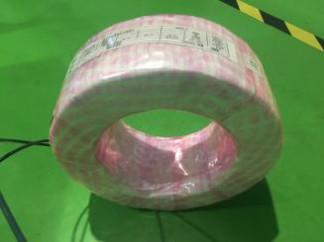

Общий вид трансформаторов представлен на рисунке 1.
Пломбирование трансформаторов не предусмотрено. После установки в КРУЭ производится пломбирование крышки контактной коробки КРУЭ.
отсутствует.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение для модификации | |
| LRBT-145 | LRBT-252 | |
| Номинальное напряжение ином *, кВ | 110 | 220 |
| Наибольшее рабочее напряжение инр *, кВ | 126 | 252 |
| Номинальное напряжение ином, кВ | 0,66 | |
| Наибольшее рабочее напряжение инр, кВ | 0,72 | |
| Номинальный первичный ток /1ном, А | от 100 до 4000 | |
| Номинальный вторичный ток /2ном, А | 1; 5 | |
| Номинальная вторичная нагрузка £2ном с индуктивноактивным коэффициентом мощности costy2=0,8, В-А | от 1 до 50 | |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S; 0,2; 0,5S; 0,5 | |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746-2015 | 5P;10P | |
| Номинальная частота переменного тока, Гц | 50 | |
| Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета | 5; 10 | |
| Номинальная предельная кратность Кном вторичных обмоток для защиты | 15; 20; 25; 30; 35; 40 | |
| * Высоковольтная изоляция трансформаторов обеспечивается изоляцией КРУЭ. | ||
Таблица 2 - Основные технические характеристики
| Характеристика | Значение для модификации | |
| LRBT-145 | LRBT-252 | |
| Габаритные размеры (внешний диаметрхвнутренний диаметрхвысота), мм, не более | 340x190x1000 | 538x315x400 |
| Масса, кг, не более | 179 | 238 |
| Рабочие условия измерений: - температура окружающей среды, °С | от +5 до +40 | |
| Средняя наработка на отказ, ч | 400000 | |
| Срок службы, лет | 30 | |
наносится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока встроенный LRBT | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный переносной ТТИП-5000/5 (регистрационный номер в Федеральном информационном фонде 39854-08);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
| Зарегистрировано поверок | 228 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
