Комплексы измерительно-вычислительные контроля и учета энергоресурсов ДЕКАСТ. СЕРВИСЫ, 76986-19

Назначение

Комплексы измерительно-вычислительные контроля и учета энергоресурсов «ДЕКАСТ. СЕРВИСЫ» (далее - комплексы), предназначены для:

-    измерений и преобразований аналоговых электрических сигналов (числоимпульсные сигналы) поступающих от первичных измерительных преобразователей (далее - ПИП) в значения физических величин с последующей обработкой, представлением и регистрацией информации;

-    сбора измерительной информации по цифровому интерфейсу со средств измерений утвержденного типа, предназначенных для:

-    измерений объема горячей или холодной воды;

-    измерений тепловой энергии, количества и параметров теплоносителя;

-    измерений электрической энергии и ее качества;

-    измерений объема природного газа;

-    обеспечения автоматизированного сбора, обработки, хранения, регистрации и передачи результатов измерений;

-    обеспечения автоматизированного контроля параметров энергоресурсов на объектах учёта и мониторинга за состоянием оборудования;

-    предоставления измерительной информации в формах коммерческого учёта заинтересованным организациям и в существующие автоматизированные системы учёта энергоресурсов.

Описание

Комплексы представляют собой многофункциональную трехуровневую иерархическую структуру, состоящую из измерительных, связующих и вычислительных компонентов, которые образуют измерительные каналы (ИК). Комплексы являются проектно-компонуемым изделием и в соответствии с ГОСТ Р 8.596-2002 определяются как комплексный компонент измерительной системы. Связь между компонентами комплекса осуществляется по проводным и/или беспроводным интерфейсам.

Первый уровень состоит из модулей подключения счетчиков с импульсным выходом, модулей импульсов и данных МИД (далее - модуль), предназначенных для измерений аналоговых электрических сигналов (числоимпульсные сигналы) поступающих от ПИП утвержденного типа и преобразований в значения физических величин с последующей обработкой, представлением и регистрацией информации, а также для получения и передачи измерительной информации по цифровым каналам связи (RS-485, M-Bus, радиоинтерфейс) на второй уровень комплекса. Перечень применяемых на первом уровне модулей приведен в таблице 1.

Таблица 1 - Перечень модулей

Функциональные возможности комплексов позволяют устанавливать на первом уровне средства измерений утвержденного типа, непосредственно передающие измерительную информацию на второй уровень по цифровому интерфейсу без дополнительных преобразований.

На втором уровне комплекса находится:

-    устройство сбора и передачи данных УСПД «МАРС», функциями которого являются (для проводных ИК):

-    сбор и отображение данных с первого уровня;

-    хранение собранных данных;

-    опрос приборов учета с заданным интервалом времени;

-    передача массивов данных на третий уровень;

-    базовая станция и сервер беспроводной сети (для беспроводных ИК) функциями которых являются:

-    сбор данных с первого уровня;

-    расшифровка собранных данных;

-    передача расшифрованных данных на третий уровень.

Третий уровень комплексов представляет собой сервер «ДЕКАСТ. СЕРВИСЫ» или другой сервер с функциями системного времени и архивной базы данных.

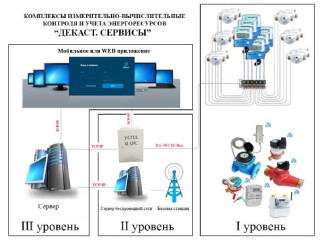

Структурная схема комплексов приведена на рисунке 1.

I уровень

Для исключения возможности непреднамеренных и/или преднамеренных изменений информации, все оборудование, входящее в состав комплексов, «защищается» (пломбируется) в соответствии с его технической документацией. Все информационно-измерительные каналы, опломбируются в точках, где возможно несанкционированное воздействие на результаты измерений. Сервера защищены персональными логинами и паролями, а также журналами событий для регистрации входа и действий пользователей.

Программное обеспечение

Программное обеспечение комплексов включает в свой состав внешнее программное обеспечение (ВПО) и резидентное программное обеспечение (РПО).

ВПО устанавливается на сервера и включает в себя СУБД, подсистему резервного копирования, web или мобильное приложение для взаимодействия с пользователями. Администратор и конечные пользователи имеют авторизованный доступ к измерительной информации комплекса через web-интерфейс или через мобильное приложение. ВПО обеспечивает сбор, прием, передачу, обработку, хранение и визуализацию информации. Защита программного обеспечения от непреднамеренных и преднамеренных изменений реализована с помощью авторизации пользователя, паролей и ведения журнала событий.

РПО записывается в энергонезависимую память модулей на этапе производства и не может быть изменено потребителем. РПО реализует функции измерений, преобразований и обмена информацией.

Идентификационные данные ВПО и РПО приведены в таблицах 2 и 3.

Уровень защиты программного обеспечения в соответствии с Р 50.2.077 - 2014:

-    для ВПО - «средний»;

-    для РПО - «высокий».

Таблица 2 - Идентификационные данные ВПО

Таблица 3 - Идентификационные данные РПО

Таблица 4 - Метрологические характеристики комплексов

Таблица 5 - Технические характеристики комплексов

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским методом. Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Поверка

осуществляется по документу 26.51.52-001-04580788-2019 МП «Комплексы измерительновычислительные контроля и учета энергоресурсов «ДЕКАСТ. СЕРВИСЫ». Методика поверки», утверждённому ЗАО КИП «МЦЭ» 22.01.2019 г.

Основные средства поверки:

-    генератор сигналов специальной формы АКИП-3418/1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 66780-17;

-    секундомер электронный с таймерным выходом СТЦ-2М, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 65349-16.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на бланк свидетельства о поверке и/или в соответствующий раздел формуляра на комплекс.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы, устанавливающие требования к комплексам измерительновычислительным контроля и учета энергоресурсов «ДЕКАСТ. СЕРВИСЫ»

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ТУ 26.51.52-001-04580788- 2018 Комплексы измерительно-вычислительные контроля и учета энергоресурсов «ДЕКАСТ. СЕРВИСЫ». Технические условия
