Государственный реестр средств измерений

Измерители коэффициента сцепления портативные ИКСп-2У, 76987-19

Измеритель коэффициента сцепления портативный ИКСп-2У (далее по тексту -«измеритель») предназначен для измерений коэффициента сцепления дорожных покрытий при строительстве и ремонте автомобильных дорог, периодическом и текущем контроле состояния дорожных покрытий.
Карточка СИ
Номер в госреестре 76987-19
Наименование СИ Измерители коэффициента сцепления портативные
Обозначение типа СИ ИКСп-2У
Изготовитель Общество с ограниченной ответственностью «Спецдортехника» (ООО «Спецдортехника»), г. Саратов
Год регистрации 2019
Срок свидетельства 23.12.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измеритель коэффициента сцепления портативный ИКСп-2У (далее по тексту -«измеритель») предназначен для измерений коэффициента сцепления дорожных покрытий при строительстве и ремонте автомобильных дорог, периодическом и текущем контроле состояния дорожных покрытий.

Описание

Измеритель представляет собой устройство, состоящее из штанги, основания в сборе, и двух возвратных пружин.

Принцип действия измерителя основан на определении величины горизонтального перемещения по увлажненному покрытию башмака-имитатора автомобильной шины, прижимаемого к покрытию под углом 45° с одинаковыми усилием и скоростью в каждый цикл измерений. В качестве источника для прижима и перемещения башмака-имитатора используется кинетическая энергия груза определенной массы свободно падающего по вертикальной штанге с определенной высоты. Величина горизонтального перемещения прижимаемого к увлажненному покрытию башмака-имитатора зависит от коэффициента сцепления, в долях которого проградуирована отсчетная шкала прибора. Таким образом, измеритель имитирует процесс скольжения заблокированного автомобильного колеса по дорожному покрытию.

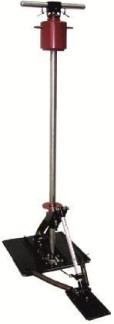

Внешний вид измерителя представлен на рисунке 1.

Рисунок 1 - Общий вид измерителя коэффициента сцепления портативного ИКСп-2У

В целях предотвращения несанкционированного доступа к элементам регулировки измерителя предусмотрены места для пломбирования, представленные на рисунках 2, 3. Пломбами закрываются регулировочная гайка натяжения амортизирующей пружины, места регулировки положения кольца - указателя на отсчетной шкале.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Пределы измерения коэффициента сцепления

от 0,1 до 0,7 включ.

Пределы допускаемой абсолютной погрешности измерения коэффициента сцепления

± 0,05

Цена деления отсчетной шкалы

0,01

Масса груза, г

5200 ± 20

Высота падения груза, мм

600 ± 3

Наименование характеристики

Значение

Масса, кг, не более:

-    в рабочем положении

-    в транспортном положении

14

22

Габаритные размеры, мм, не более:

-    в рабочем положении

-    в транспортном положении

700 х 500 х 1100 1200 х 420 х 160

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, не более, %

от + 1 до + 40 98

Средний срок службы, лет, не менее

5

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на маркировочную табличку, устанавливаемую на основании.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Штанга в сборе

СДТ 243.99.01.000

1 шт.

Основание в сборе

СДТ 243.99.02.000

1 шт.

Пружина возвратная

СДТ 243.00.00.022

2 шт.

Ключ

СДТ 243.10.00.000

1 шт.

Руководство по эксплуатации

СДТ 243.00.00.000 РЭ

1 экз.

Технические условия

ТУ 26.51.66-124-93000278-2019

1 экз.

Методика поверки

МП СДТ 124-2019

1 экз.

Футляр

СДТ 243.08.02.000

1 шт.

Талон гарантийный

1 экз.

Поверка

осуществляется по документу МП СДТ 124-2019 «Измерители коэффициента сцепления портативные ИКСп-2У. Методика поверки», утвержденному ФБУ «Саратовский ЦСМ им. Б. А. Дубовикова» 18.06.2019 г.

Основные средства поверки:

-    линейка измерительная, по ГОСТ 427-75, в диапазоне измерений (0 - 1000) мм, ПГ ± 0,2 мм, регистрационный № 20048-05;

-    весы настольные циферблатные РН-10Ц13у, в диапазоне измерений (0,1 - 10) кг,

ц.д. 5 г, ПГ ± (5 - 10) г, регистрационный № 504-74;

-    набор гирь, с номинальным значением массы 1 кг, класс точности М1 по ГОСТ OIML R 111-1-2009, регистрационный № 58020-14.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

В связи с тем, что условия эксплуатации измерителя не обеспечивают сохранность знака поверки в течении всего межповерочного интервала, знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в СДТ 243.00.00.000 РЭ «Измеритель коэффициента сцепления портативный ИКСп-2У. Руководство по эксплуатации»; ГОСТ 33078-2014 «Дороги автомобильные общего пользования. Методы измерения сцепления колеса автомобиля с покрытием».

Нормативные документы

ГОСТ 33078-2014 Дороги автомобильные общего пользования. Методы измерения сцепления колеса автомобиля с покрытием

ТУ 26.51.66-124-93000278-2019 Измеритель коэффициента сцепления портативный ИКСп-2У. Технические условия
