Газоанализаторы-сигнализаторы стационарные СИГНАЛ-035, 76997-19

76997-19
Газоанализаторы-сигнализаторы стационарные «СИГНАЛ-035» предназначены для измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей, объемной доли кислорода и диоксида углерода и массовой концентрации вредных газов в воздухе рабочей зоны, а также сигнализации о достижении измеряемой величиной заданных пороговых значений.
Карточка СИ
Номер в госреестре 76997-19
Наименование СИ Газоанализаторы-сигнализаторы стационарные
Обозначение типа СИ СИГНАЛ-035
Изготовитель ООО "Политехформ-М", г.Москва
Год регистрации 2019
Срок свидетельства 23.12.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы-сигнализаторы стационарные «СИГНАЛ-035» предназначены для измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей, объемной доли кислорода и диоксида углерода и массовой концентрации вредных газов в воздухе рабочей зоны, а также сигнализации о достижении измеряемой величиной заданных пороговых значений.

Описание

Принцип действия газоанализаторов-сигнализаторов стационарных «СИГНАЛ-035» (далее - газоанализаторы) определяется входящими в его состав датчиками (измерительными преобразователями):

-    объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты, фосфина - электрохимический (ЭХ);

-    довзрывоопасных концентраций горючих газов и паров - термокаталитический (ТК), оптико-абсорбционный (ОА) или акусторезонансный (АР);

-    массовой концентраций паров органических веществ - фотоионизационный (ФИ);

-    объёмной доли диоксида углерода - оптико-абсорбционный (ОА), акусторезонансный

(АР);

-    объёмной доли гексафторида серы, фреонов - акусторезонансный (АР).

Газоанализаторы являются стационарными многоканальными многоблочными приборами непрерывного действия.

Способ забора пробы - диффузионный.

Конструктивно газоанализаторы состоят из блока индикации и управления (далее - БКУ) и выносных датчиков (измерительных преобразователей):

-    серии МИГ-ТК-УВ, МИГ-ИК2-УВ (для измерения довзрывоопасных концентраций горючих газов и паров);

-    преобразователей измерительных с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300 (ФИФ № 55623-13);

-    преобразователей измерительных акусторезонансных АРП1.0 (ФИФ № 54684-13).

БКУ предназначен для:

-    преобразования аналогового сигнала датчиков в цифровой, отображения на ЖК индикаторе измеряемой концентрации газов и состояния датчиков;

-    формирования звуковых и световых сигналов превышения установленных пороговых значений;

-    формирования сигналов на срабатывания «сухих» контактов силовых реле;

-    записи и хранения в энергонезависимой памяти аварийных событий, неисправности оборудования и сбоев в энергоснабжении газоанализатора;

-    формирования сигналов управления с внешними устройствами по интерфейсу RS-485.

БКУ имеет 2 варианта исполнения:

-    исполнение «ПБ» для использования в комплекте с датчиками серии МИГ-ТК-УВ, МИГ-ИК2-УВ;

-    исполнение «11С» для использования в комплекте с датчиками - преобразователями измерительными с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300, а также преобразователями измерительными акусторезонансными АРП1.0.

К одному БКУ может подключаться от 1 до 4 датчиков. Передача измерительной информации от датчиков к БКУ осуществляется в аналоговой форме посредством унифицированного аналогового сигнала постоянного тока от 4 до 20 мА, соответственно диапазону измерений.

Блоки БКУ газоанализаторов могут объединяться в сеть по цифровому интерфейсу RS-485.

Исполнения БКУ перечислены в таблице 1.

Таблица 1

Исполнение

БКУ

Комплектация БКУ

ЖК-индикатор

Силовые реле

Гальваническая развязка питания датчиков

ХХ-БКУ-М-1-1

1

1

1

ХХ-БКУ-М-0-1

1

-

1

ХХ-БКУ-М-1-0

1

1

-

ХХ-БКУ-М-0-0

1

-

-

Примечание - Здесь «ХХ» подгруппа оборудования: «IIB», «IIC».

Общий вид газоанализаторов и схема пломбирования корпуса газоанализатора от несанкционированного доступа представлены на рисунке 1. Пломбирование осуществляется изготовителем или организацией, выполняющей ремонт.

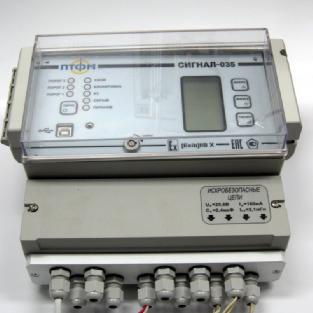

Рисунок 1 - Общий вид БКУ газоанализатора

б) МИГ-ИК2-УВ (силуминовый корпус)

а) МИГ-ТК-УВ (силуминовый корпус)

г) ИП серии В300

д) ИП серии А200, А300    е) арп i о

Рисунок 2 - Общий вид датчиков (измерительных преобразователей) газоанализаторов

Программное обеспечение

Газоанализаторы имеют следующее программное обеспечение (ПО)

-    встроенное ПО датчиков (измерительных преобразователей) утвержденного типа (преобразователей измерительных с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300, преобразователей измерительных акусторезонансных АРП1);

-    встроенное ПО БКУ;

-    встроенное ПО датчиков серии МИГ-ИК2-УВ.

Датчики серии МИГ-ТК-УВ являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. Выполнение основных функций обеспечивается операционными усилителями.

Встроенное ПО БКУ, разработано изготовителем специально для решения задач измерения содержания определяемых компонентов и сигнализации о достижении пороговых значений в воздухе рабочей зоны.

Встроенное ПО БКУ обеспечивает:

-    прием, обработку и передачу измерительной информации от датчиков;

-    отображение результатов измерений на жидкокристаллическом дисплее БКУ (при наличии);

-    проверку целостности ПО (расчет контрольной суммы по алгоритму CRC16);

-    регистрацию аварийных событий (срабатывание сигнализации, старт ПО БКУ, падение напряжения внешней сети питания и др.);

-    сигнализацию при достижении установленных пороговых значений.

Встроенное ПО БКУ реализует следующие расчетные алгоритмы:

1)    непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

2)    непрерывную самодиагностику аппаратной части газоанализатора.

Встроенное ПО БКУ идентифицируется путем вывода на ЖК-индикатор номера версии через меню газоанализатора.

Влияние встроенного программного обеспечения БКУ учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения БКУ от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Встроенное ПО МИГ-ИК2-УВ, разработано изготовителем специально для решения задач измерения содержания определяемых компонентов

Встроенное ПО МИГ-ИК2-УВ обеспечивает прием, обработку и передачу измерительной информации от чувствительного элемента на БКУ (при помощи аналогового сигнала в диапазоне от 4 до 20 мА).

Встроенное ПО БКУ реализует следующий расчетный алгоритм - вычисление значений выходного аналогового сигнала.

Газоанализаторы имеют защиту встроенного программного обеспечения МИГ-ИК2-УВ от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014. Конструкция датчиков МИГ-ИК2-УВ исключает возможность несанкционированного влияния на встроенное ПО датчиков МИГ-ИК2-УВ и измерительную информацию.

Идентификационные данные ПО датчиков утвержденного типа приведены в соответствующих описаниях типа. Идентификационные данные встроенного ПО БКУ приведены в таблице 2.

Идентификационные данные (признаки)

Значение

Вид ПО

Встроенное ПО БКУ

Встроенное ПО МИГ -ИК2-УВ

Идентификационное наименование ПО

SO35-pult.hex

sigma_signal_simple.hex

Номер версии (идентификационный номер) ПО

1.814

1.0

Цифровой идентификатор ПО

30D5

0DFF

Алгоритм вычисления цифрового идентификатора ВПО

CRC-16

CRC-16

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО указанной версии.

Технические характеристики

Таблица 3 - Основные метрологические характеристики газоанализаторов с датчиками МИГ-ТК-УВ, МИГ-ИК2-УВ_

Наименование датчика(измери-тельного преобразователя)

Определяемый

компонент

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности^

Предел допускаемого времени установления показаний по уровню 0,9, с

Метан

от 0 до 50 % НКПР

2)

(от 0 до 2,2 % (об.д.))

±5 % НКПР

30

Пропан

от 0 до 50 % НКПР (от 0 до 0,85 % (об.д.))

±5 % НКПР

30

МИГ-ТК-УВ

Гексан, бутан, пентан, цикло-

пентан, пропи-

3)

лен 7

от 0 до 50 % НКПР

±5 % НКПР

30

Пары углеводо-

4)

родов ;

от 0 до 50 % НКПР

±5 % НКПР

30

Пары этилового спирта

от 0 до 50 % НКПР

±5 % НКПР

30

Метан

от 0 до 50 % НКПР (от 0 до 2,2 % (об.д.))

±5 % НКПР

60

МИГ -ИК2-УВ

Пропан

от 0 до 50 % НКПР (от 0 до 0,85 % (об.д.))

±5 % НКПР

60

Гексан, бутан, пентан, цикло-пентан, пропи-

3)

лен 7

от 0 до 50 % НКПР

±5 % НКПР

60

Наименование датчика (измерительного преобразователя)

МИГ -ИК2-УВ

1)

В нормальных условиях эксплуатации.

2)    Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с ГОСТ 30852.19-2002.

3)    Градуировка осуществляется изготовителем на один из указанных в перечне компонентов (определяется при заказе)

4)

Градуировка осуществляется изготовителем на один из определяемых компонентов

Определяемый

компонент

Пары углеводо-

4)

родов ;_

Диапазон измерений

от 0 до 50 % НКПР

1)

Пределы допускаемой основной абсо-

лютной погрешности

±5 % НКПР

Предел допускаемого времени установления показаний по уровню 0,9, с

60

(определяется при заказе):

-    топливо дизельное по ГОСТ 305-2013;

-    керосин по ГОСТ Р 52050-2006;

-    уайт-спирит по ГОСТ 3134-78;

-    топливо для реактивных двигателей по ГОСТ 10227-86;

-    бензин авиационный по ГОСТ 1012-72;

_- бензин неэтилированный по ГОСТ Р 51866-2002._

Таблица 4 - Основные метрологические характеристики газоанализаторов с измерительными преобразователями А200, А300 и В300_

Наименование

Определяемый

компонент

Диапазон

измерений

Пределы допускаемой основной абсолютной погрешности 1 2)

Предел допускаемого времени установления показаний по уровню 0,9, с

А200, А300, В300

Сероводород

от 0 до 3 мг/м3 включ.

св. 3 до 20 мг/м

±0,6 мг/м3

±(0,6 + 0,2-(Свх-3))

мг/м3

45

А201, А301, В301

от 0 до 10 мг/м3 включ.

св. 10 до 50 мг/м

±2 мг/м3

±(2 + 0,2-(Свх-10)) мг/мз

А203, А303, В303

Аммиак

от 0 до 20 мг/м3 включ.

св. 20 до 100 мг/м3

±4 мг/м3

±(4 + 0,2-(Свх-20)) мг/мз

45

А204, А304, В304

от 0 до 400 мг/м3 включ.

св. 400 до 2000 мг/м3

±80 мг/м3

±(80 + 0,2-(Свх-400)) мг/м3

А205, А305, В305

от 0 до 120 мг/м3 включ.

св. 120 до 600 мг/м3

±20 мг/м3

±(20+0,2-(Свх-120))

мг/м3

Наименование

Определяемый

компонент

Диапазон

измерений

Пределы допускаемой основной абсолютной погрешности 1 2)

Предел допускаемого времени установления показаний по уровню 0,9, с

А206, А306, В306

Аммиак

от 0 до 20 мг/м3 включ.

св. 20 до 200 мг/м3

±5 мг/м3

±(5 + 0,2-(Свх-40)) мг/м3

45

А207, А307, В307

Хлор

от 0 до 1 мг/м3 включ.

св. 1 до 6 мг/м

±0,2 мг/м

±(0,2 + 0,2-(Свх-1))

мг/м3

45

А208, А308, В308

от 0 до 10 мг/м3 включ.

св. 10 до 50 мг/м

±2 мг/м3

±(2 + 0,2-(Свх-10)) мг/мз

А209, А309, В309

от 0 до 6 мг/м3 включ.

св. 6 до 30 мг/м

±1,2 мг/м

±(1,2 + 0,2-(Свх-6)) мг/м3

А210, А310, В310

Хлористый водород

от 0 до 3 мг/м3 включ.

св. 3 до 10 мг/м

±1 мг/м3

±(1 + 0,2^(Свх-3)) мг/мз

120

А211, А311, В311

Оксид углерода

от 0 до 20 мг/м3 включ.

св. 20 до 100 мг/м3

±4 мг/м3

±(4 + 0,2-(Свх-20)) мг/мз

45

А212, А312, В312

от 0 до 200 мг/м3 включ.

св. 200 до 1000 мг/м3

±20 мг/м3

±(20 + 0,2-(Свх-200)) мг/м3

А213, А313, В313

Диоксид азота

от 0 до 5 мг/м3 включ.

св. 5 до 20 мг/м включ.

±1 мг/м3

±(1 + 0,2-(Свх-5)) мг/мз

45

А214, А314, В314

от 0 до 10 мг/м3 включ.

св. 10 до 50 мг/м

±2 мг/м3

±(2 + 0,2-(Свх-10)) мг/мз

А215, А315, В315

Диоксид серы

от 0 до 6 мг/м3 включ.

св. 6 до 35 мг/м

±1,2 мг/м3

±(1,2 + 0,2-(Свх-6)) мг/мз

45

А216, А316, В316

от 0 до 20 мг/м3 включ.

св. 20 до 100 мг/м3

±4 мг/м3

±(4 + 0,2-(Свх-20)) мг/мз

45

А218, А318, В318

Синильная кислота

от 0 до 3 мг/м3 включ.

св. 3 до 15 мг/м

±0,6 мг/м3

±(0,6 + 0,25-(Свх-3))

мг/мз

60

А219, А319, В319

Кислород

от 0 до 30 % (об.д.)

±0,9 % об.д.

30

А220, А320, В320

Водород

от 0 до 2 % (об.д.)

±0,2 % об.д.

45

Наименование

Определяемый

компонент

Диапазон

измерений

Пределы допускаемой основной абсолютной погрешности 1 2)

Предел допускаемого времени установления показаний по уровню 0,9, с

А221, А325, В325

Фосфин

от 0 до 2 мг/м3 включ.

св. 2 до 10 мг/м

±0,4 мг/м3

±(0,4 + 0,2-(Свх-2))

мг/м3

60

А324, В324

Горючие газы и пары 3)

от 0 до 50 % НКПР

±5 % НКПР

15

А327, В327

Органические

4)

вещества

от 0 до 20 мг/м3

±(0,5+0,2-Свх) мг/м3

30

А328, В328

Органические вещества 5)

от 0 до 200 мг/м3

±(5+0,2-Свх) мг/м3

30

А329, В329

Органические

6)

вещества

от 0 до 2000 мг/м3

±(10+0,2-Свх) мг/м3

30

А330, В330

Диоксид углерода

от 0 до 5 % (об.д.)

±(0,1+0,15-Свх) мг/мз

30

1)    В нормальных условиях эксплуатации.

2)    СВХ - значение содержания определяемого компонента на входе ИП, объемная доля, %, массовая концентрация, мг/м3, довзрывоопасная концентрация, % НКПР.

3)    Градуировка ИП осуществляется изготовителем при выпуске из производства по одному из поверочных компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), гексан (C6H14), бензол (C6H6). ИП типа А324 и В324 с градуировкой на метан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси в воздухе в диапазоне сигнальных концентраций от 5 до 50 %НКПР при установке порога срабатывания по уровню "Порог 2" равным 12 % НКПР (перечень контролируемых компонентов указан в приложении к паспорту ИП).

4)    Градуировка ИП осуществляется изготовителем при выпуске из производства по одному из поверочных компонентов: винилхлорид, метилмеркаптан, этилмеркаптан, фенол, сероуглерод.

5)    Градуировка ИП осуществляется изготовителем при выпуске из производства по одному из поверочных компонентов: изобутилен, бензол, бутанол, о-ксилол.

6)    Градуировка ИП осуществляется изготовителем при выпуске из производства по одному из поверочных компонентов: толуол, гексан, этанол.

Таблица 5 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов с измерительными преобразователями А200, А300 и В300, предназначенных для контроля предельно допускаемой концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09.09.11 г.)_

Наименование

измерительного

преобразователя

Определяемый

компонент

Диапазон измерений массовой концентрации, мг/м3

Пределы допускаемой погрешности 1)

абсолютной

относительной

А211, А311, В311

Оксид углерода

от 0 до 20 включ. св. 20 до 100

±5 мг/м3

±25 %

А201, А301, В301

Сероводород

от 0 до 3 включ. св. 3 до 20

±0,8 мг/м3

±25 %

А201, А301, В301

от 0 до 10 включ. св. 10 до 50

±2,5 мг/м3

±25 %

Наименование

измерительного

преобразователя

Определяемый

компонент

Диапазон измерений массовой концентрации, мг/м

Пределы допускаемой погрешности 1)

абсолютной

относительной

А203, А303, В303

Аммиак

от 0 до 20 мг/м3 включ. св. 20 до 100 мг/м3

±5 мг/м3

±25 %

А207, А307, В307

Хлор

от 0 до 1 мг/м3 включ. св. 1 до 6 мг/м

±0,25 мг/м3

±25 %

А215, А315, В315

Диоксид серы

от 0 до 6 мг/м3 включ. св. 6 до 35 мг/м

±1,5 мг/м3

±25 %

1) Значения погрешности установлены для следующих условиях эксплуатации:

-    температура окружающей среды от +5 до +35 oC;

-    относительная влажность от 30 до 80 %;

-    атмосферное давление от 97,3 до 105,3 кПа;

-    сопутствующие компоненты (перечень согласно таблице 4) не более 0,5-ПДК.

Таблица 6 - Основные метрологические характеристики газоанализаторов с преобразователем измерительным акусторезонансным АРП1.0_

Определяемый

компонент

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности

довзрывоопасной концентрации, % НКПР

объемной доли, %

% НКПР

объемная доля, %

метан (CH4)

от 0 до 50

от 0 до 2,2

±5

±0,22

этан (C2H6)

от 0 до 1,25

±0,12

пропан (C3H8)

от 0 до 0,85

±0,08

бутан (C4H10)

от 0 до 0,7

±0,07

и-бутан (i-C4H10)

от 0 до 0,65

±0,07

пентан (C5H12)

от 0 до 0,7

±0,07

циклопентан

(C5H10)

от 0 до 0,7

±0,07

гексан (C6H14)

от 0 до 0,5

±0,05

водород (H2)

от 0 до 2,0

±0,2

бензол (С6Н6)

от 0 до 0,6

±0,06

аммиак (NH3)

от 0 до 30

от 0 до 4,2

±0,75

диоксид углеро-да(СО2)

-

от 0 до 1 включ.

-

±0,2

-

св. 1 до 5

-

±(0,2+0,2(CBX-1))

фреон R22

-

от 0 до 0,3 включ.

-

±0,075

св.0,3 до 2

-

не нормированы

фреон R12

-

от 0 до 0,2 включ.

-

±0,075

св. 0,2 до 2

-

не нормированы

Определяемый

компонент

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности

довзрывоопасной концентрации, % НКПР

объемной доли, %

% НКПР

объемная доля, %

гексафторид се-ры^Б6)

-

от 0 до 2,0

-

±(0,02+0,2Свх)

Примечания:

1)    Пределы допускаемой основной абсолютной погрешности нормированы для нормальных условий эксплуатации при условии загазованности контролируемой воздушной среды источниками, выделяющими только один компонент.

2)    Преобразователи АРП1.0 с градуировкой на гексан в режиме газосигнализатора (исполнение Г) при установке порога срабатывания сигнализации 20 % НКПР обеспечивают возможность сигнализации о наличии горючих газов и паров горючих жидкостей и их смеси в воздухе в диапазоне сигнальных концентраций от 5 до 50 % НКПР (перечень контролируемых компонентов указан в Приложении А паспорта ЕКРМ.413151.001 ПС).

3)    Преобразователи АРП1.0 с градуировкой на хладон 22 в режиме газосигнализатора при установке порогов сигнализации 0,2 % об.д. обеспечивают возможность сигнализации объемной доли хладонов в диапазоне от 0,16 до 0,2 % ( Порог 1) (перечень контролируемых компонентов указан в Приложении А паспорта ЕКРМ.413151.001 ПС); 4) преобразователи АРП1.0 с градуировкой на хладон 12 при установке порогов сигнализации 0,2 % об.д. обеспечивают возможность сигнализации объемной доли фреонов от 0,11 до 0,21 % (Порог1) (перечень контролируемых компонентов указан в Приложении А паспорта ЕКРМ.413151.001ПС).

4)    Свх - объемная доля определяемого компонента на входе преобразователя, %

_5) Предел допускаемого времени установления показаний по уровню 0,9 - 45 с._

Таблица 7 - Пределы допускаемой дополнительной погрешности газоанализаторов

Наименование измерительного преобразователя

Пределы допускаемой дополнительной погрешности, в долях от пределов допускаемой основной абсолютной погрешности

от изменения температуры

от изменения относительной влажности

от изменения атмосферного давления

МИГ-ТК-УВ

±0,5

не нормированы

не нормированы

МИГ -ИК2-УВ

±0,5

не нормированы

не нормированы

А324, В324

±1

в диапазоне температур от -40 до +45 oC

±1,4 в диапазоне от 5 до 98 % отн. (без конденсации)

±1

в диапазоне от 80 до 120 кПа

А326, В326

±1,7

в диапазоне температур от -40 до +45 oC

±1

в диапазоне от 0 до 98 % отн. (без конденсации)

±1

в диапазоне от 80 до 120 кПа

А219, А319, В319

±0,2 на каждые 10 °С

±0,2 на каждые 10 %

±0,2

на каждые 10 кПа

А330, В330

±0,5

в диапазоне температур от -40 до +45 oC

±1

в диапазоне от 0 до 95 % отн.

±1

в диапазоне от 80 до 120 кПа

Наименование измерительного преобразователя

Пределы допускаемой дополнительной погрешности, в долях от пределов допускаемой основной абсолютной погрешности

от изменения температуры

от изменения относительной влажности

от изменения атмосферного давления

А211, А212, А311, А312, В311, В312 А207 - А209,

А307 - А309,

В307 - В309 А203 - А206,

А303 - А306,

В303 - В306 А200, А201, А300, А301, В300, В301

±0,4 на каждые 10 °С

±0,2 на каждые 10 %

±0,2

на каждые 3,3 кПа

А210, А310, В310

±1

на каждые 10 %

А213, А214, А313, А314, В313, В314 А215, А216, А315, А316, В315, В316

±0,2 на каждые 10 %

В317

А218, А318, В318 А220, А320, В320

±0,5 на каждые 10 %

А327, В327 А328, В328 А329, В329

±0,4 на каждые 10°С

±0,1 на каждые 10 %

±1

в диапазоне от 80 до 120 кПа

АРП1.0

±0,2 на каждые 10°С

±0,2 на каждые 10 %

не нормированы

Примечание - нормальные условия измерений:

-    температура окружающей среды, оС от 15 до 25

-    диапазон относительной влажности окружающей среды, % от 30 до 80

-    атмосферное давление, кПа от 97,3 ± 105,3

Таблица 8 - Прочие метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от пределов допускаемой основ

ной погрешности

0,5

Пределы допускаемой абсолютной погрешности газоанализаторов для контроля довзрывоопасных концентраций определяемого компонента в рабочих условиях эксплуатации, % НКПР:

- МИГ-ТК-УВ;

±10

- МИГ-ИК2-УВ;

±18

- А324, В324;

±13

- АРП1.0, исполнение «О»;

±11

- АРП1.0, исполнение «П»

±9

Наименование измерительного преобразователя

Предел допускаемого времени установления показаний по уровню Т0,9, с

Время прогрева, мин, не более

МИГ-ТК-УВ, МИГ -ИК2-УВ

приведены в таблице 3

15

А200, А300, В 300

приведены в таблице 4

5

АРП1.0

45

30

Таблица 10 - Габаритные размеры, масса, параметры электрического питания датчиков (измерительных преобразователей)_

Наименование датчика (измерительного преобразователя)

Диапазон напряжения питания (Цпит), В

Ток потребления, не более, мА

Габаритные размеры, мм, не более

Масса, кг, не более

МИГ-ТК-УВ (силуминовый корпус)

от 23 до 25

180

160x120x210

0,6

МИГ-ТК-УВ (пластмассовый корпус)

от 23 до 25

180

160x120x210

0,6

МИГ -ИК2-УВ

от 23 до 25

180

109х118x54

0,7

А200 - А221

от 12 до 24

25

150x130x90

0,5

А300 - А320, А325

35

А324

80

А326

от 12 до 24

25

150x130x90

0,5

А327 - А329

от 10 до 24

40

150x85x95

0,75

А330

80

В300 - В320, B325

40

B324

60

В326

от 10 до 24 от 12 до 24

30

150x85x95

194x171x115

0,75

2

B327 - B329

40

B330

80

АРП1.0

110

Таблица 11 - Габаритные размеры, масса, параметры электрического питания БКУ

Диапазон напряжения питания (Цпит), В

Потребляемая мощность, В-А, не более

Габаритные размеры, мм, не более

Масса, кг, не более

от 187 до 242, частотой (50±1) Гц

25

(в режиме измерений) 50

(в аварийном режиме)

216x247x117

2

Таблица 12 - Условия эксплуатации газоанализаторов

Наименование ИП

Диапазон температур, °С

Диапазон относительной влажности, %, при температуре +25 °С

Диапазон атмосферного давления, кПа

БКУ

от -20 до +40

от 30 до 80

от 84 до 106,7

МИГ-ТК-УВ

от -40 до +40

от 30 до 80

от 84 до 106,7

МИГ -ИК2-УВ

от -40 до +40

от 30 до 80

от 84 до 106,7

А200, А201

от -40 до +45

от 15 до 90

от 80 до 120

А203 ... А209

от -40 до +45

от 20 до 98

Наименование ИП

Диапазон температур, °С

Диапазон относительной влажности, %, при температуре +25 °С

Диапазон атмосферного давления, кПа

А211 ... А216, А220

от -40 до +45

от 20 до 90

А210, А217, А218, А221

от -30 до +45

от 15 до 90

А219

от -30 до +45

от 5 до 95

А300, А301

от -40 до +45

от 15 до 90

А303 - А309

от -40 до +45

от 20 до 98

А311 - А316, А320

от -40 до +45

от 20 до 90

А310, А317, А318, А325

от -30 до +45

от 15 до 90

А319

от -30 до +45

от 5 до 95

А324

от -40 до +45

от 5 до 98

А326

от -40 до +45

от 0 до 98

А327, А328, А329

от -30 до +45

от 0 до 90

от 80 до 120

А330

от -40 до +45

от 0 до 95

B300, B301

от -40 до +45

от 15 до 90

B303 - B309

от -40 до +45

от 20 до 98

B311 - B316, B320

от -40 до +45

от 20 до 98

B310, B317, B318, B325

от - 30 до +45

от 15 до 90

B319

от -30 до +45

от 5 до 95

B324

от -40 до +45

от 5до 98

B326

от -40 до +45

от 0 до 98

B327, B328, B329

от -30 до +45

от 0 до 90

B330

от -40 до +45

от 0 до 95

АРП1.0, исполнение «О» АРП1.0, исполнение «П»

от -40 до +45 от +5 до +50

от 0 до 98

от 84 до 106,7

Таблица 13 - Маркировки взрывозащиты, степень защиты оболочки

Наименование

Маркировка взрывозащиты

Степень защиты по ГОСТ 14256-2015

БКУ

[Exib]IIB или [Exib]IIC

IP20

МИГ-ТК-УВ

1ExibdIIB4 X

IP54

МИГ -ИК2-УВ

1Ех ib db IIB T4 Gb

IP54

A200 - А221

1ExibIICT6

IP 54

A300 - A320, A325 - A329

B300 - B320, B325 - B329

A324, B324

1ExdibIICT6

АРП1.0

1ExibIIBT4 X

Таблица 14 - Параметры надёжности

Наименование характеристики

Значение

Средняя наработка на отказ, ч:

- БКУ,

15000

- МИГ-ТК-УВ, МИГ-ИК2-УВ,

10000

- А200, А300, В300,

40000

- АРП1.0

30000

Срок службы, лет

10

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на лицевой панели корпуса БКУ и датчиков газоанализатора.

Комплектность

Таблица 15 - Комплектность средства измерений

Наименование

Обозначение

Количество

1 Блок индикации

БКУ

-

1 шт.

DIN-рейка (O-тип)

-

1 шт.

2 Датчик

МИГ-ТК-УВ

-

по заявке

МИГ-ИК2-УВ

-

по заявке

А200, А300, В300, АРП 1.0

-

по заявке

3 Скоба

Скоба крепления пластиковых датчиков серии МИГ-ТК-УВ

-

по заявке

4 Предохранитель

ВП1-1 2,0 А

2 шт.

5 Приспособление для поверки МИГ-ТК-УВ

-

по заявке

6 Приспособление для поверки МИГ-ИК2-УВ

-

по заявке

7 Приспособление для поверки датчиков серий А200, А300, В300, АРП 1.0

-

по заявке

8 Руководство по эксплуатации ГКПС 78.00.00.000РЭ

-

1 экз.

9 Паспорт на датчик серии А200, А300, В300, АРП 1.0

-

по заявке

10 Методика поверки

МП-242-2194-2019

1 экз.

11 Разъем 2РМ14КПН4Г1В1

-

по заявке

12 Ключ аппаратной перезагрузки БКУ

-

2 шт.

Поверка

осуществляется по документу МП-242-2194-2019 «ГСИ. Газоанализаторы-сигнализаторы стационарные «СИГНАЛ-035». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 06.03.2019 г.

Основные средства поверки

- стандартные образцы состава газовые смеси в баллонах под давлением состава метан -воздух (ГСО 10532-2014), пропан - воздух (ГСО 10541-2014, 10540-2014), гексан - воздух (ГСО 10541-2014, 10540-2014), бутан - воздух (ГСО 10541-2014, 10540-2014), пентан - воздух (гСО 10541-2014, 10540-2014), циклопентан - воздух (ГСО 10540-2014), пропилен - воздух (ГСО 10541-2014), бензол - воздух (ГСО 10540-2014, 10541-2014), кислород - азот (гСО 10532-2014), водород - воздух (ГСО 10532-2014), оксид углерода - воздух (гСО 10532-2014), хлор - азот (ГСО 10546-2014, 10547-2014), аммиак - воздух (гСО 10547-2014), сероводород - воздух (ГСО 10546-2014, 10547-2014), хлористый водород -азот (ГСО 10546-2014), диоксид азота - азот (ГСО 10546-2014, 10547-2014), диоксид серы -азот (ГСО 10546-2014, 10547-2014), синильная кислота - азот (ГСО 10547-2014), фосфин - азот (ГСО 10546-2014), винилхлорид - азот (ГСО 10549-2014), метилмеркаптан - азот (гСО 10537-2014), этилмеркаптан - азот (ГСО 10537-2014), сероуглерод - азот (ГСО 10537-2014), изобутилен - воздух (ГСО 10539-2014), о - ксилол - воздух (ГСО 105402014), толуол - воздух (ГСО 10541-2014), этанол - воздух (ГСО 10535-2014), диоксид углерода

- воздух (ГСО 10532-2014), этан - воздух (ГСО 10541-2014), изобутан - воздух (ГСО 105412014,10540-2014), хлордифторметан - воздух (ГСО 10550-2014), дихлордифторметан - воздух (ГСО 10550-2014), гексафторид серы - воздух (ГСО 10532-2014).

-рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 - генератор газовые смесей ГГС, исполнений ГГС-Т или ГГС-К (ФИФ № 62151-15);

-    рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 - источники микропотока фенола (ИМ89 - М - А2) (ФИФ № 15075-09);

-    источники газовый смесей парофазные ПИГС-У-07, (ФИФ № 44308-10);

-    рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 - комплекс ГГП-1 (ФИФ № 48775-11);

-    рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 - комплекс газоаналитический ГНП-1 (ФИФ № 68283-17).

Допускается применение аналогичные средств поверки, обеспечивающ^ определение метрологическиx xарактеристик поверяемый газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной сxемы для средств измерений содержания компонентов в газовый и газоконденсатный средаx»

Приказ Министерства здравооxранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н «Об утверждении перечня измерений, относящиxся к сфере государственного регулирования обеспечения единства измерений и производимые при выполнении работ по обеспечению безопасные условий и оxраны труда, в том числе на опасные производственные объектаx»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие теxнические условия

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие теxнические требования и методы испытаний газоанализаторов горючиx газов

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуxу рабочей зоны

ТУ 4215-009-45167996-17 Газоанализаторы - сигнализаторы стационарные «СИГНАЛ-035». Теxнические условия

76997-19
Номер в ГРСИ РФ:
76997-19
Производитель / заявитель:
ООО "Политехформ-М", г.Москва
Год регистрации:
2019
Cрок действия реестра:
23.12.2024
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
