| Номер в госреестре | 77002-19 |
| Наименование СИ | Расходомеры проверки контура герметичности |
| Обозначение типа СИ | РКГ-50/200 |
| Изготовитель | Акционерное Общество «Научно-производственное объединение специальных материалов» (АО «НПО Спецматериалов»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 23.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры проверки контура герметичности РКГ-50/200 (далее - расходомеры) предназначены для измерений расхода воздуха.
Принцип действия расходомеров основан на измерении объемного расхода воздуха термоанемометрическим датчиком по скорости воздушного потока, протекающего через контур герметизации двери, при заданном давлении.
Конструктивно расходомеры выполнены единым модулем, в корпусе которого размещены: компрессор, термоанемометрический датчик объемного расхода воздуха, датчик дифференциального давления, управляющая плата, аккумулятор, вывод запорной арматуры. В верхней крышке корпуса расходомера размещены дисплей и кнопки управления.
Расходомеры соединяются с контуром герметизации двери посредствам вакуумного шланга, создают и поддерживают избыточное давление воздуха в диапазоне от 50 до 200 Па, при заданном давлении производят измерения объемного расхода воздуха, по скорости воздушного потока протекающего через контур герметизации двери. Исходя из измеренных значений расходомеры производят расчет и индикацию объёмного расхода воздуха. Степень герметичности дверей определяется по значению выводимого на дисплей объемного расхода воздуха за единицу времени, просачивающегося через дверное уплотнение.

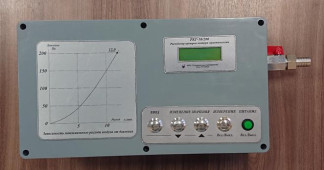

Общий вид расходомеров и схема пломбирования представлены на рисунке 1. Пример маркировки расходомеров представлен на рисунке 2.
Рисунок 2 - Маркировка расходомеров проверки контура герметичности РКГ-50/200
Расходомеры имеют программное обеспечение «RKG_50_200.hex» (далее - ПО «RKG_50_200.hex»). ПО «RKG_50_200.hex» является встроенным. Встроенное ПО «RKG_50_200.hex» обеспечивает управление работой расходомера, сбор и обработку измерительной информации, индикацию результатов измерений. ПО «RKG_50_200.hex» является полностью метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | RKG_50_200 |
| Номер версии (идентификационный номер) ПО, не ниже | v.2.0 |
| Цифровой идентификатор ПО (контрольная сумма) | 83279F9D |
| Алгоритм вычисления идентификатора ПО | CRC32 |
| Примечание: - значение контрольной суммы приведено для версии ПО 2.0 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения объёмного расхода воздуха, л/мин: -при заданном давлении 50 Па -при заданном давлении 200 Па | от 0 до 5,5 от 0 до 12,0 |
| Пределы допускаемой абсолютной погрешности измерений объёмного расхода воздуха, л/мин | ±(0,03+0,035 Q)* |
| *Q - измеренное значение объёмного расхода воздуха, л/мин | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Поддерживаемое давления в контуре, Па | от 50 до 200 |
| Нестабильность подержания давления в контуре, не более, Па | 5 |
| Напряжение питания от встроенного | 12 |
| аккумулятора, В | |
| Потребляемая мощность, ВА, не более | 2 |
| Габаритные размеры, мм, не более | |
| - длина | 380 |
| - ширина | 200 |
| - высота | 150 |
| Масса, кг, не более | 4,5 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура воздуха, °С | от 0 до +45 |
| - относительная влажность воздуха, %, не более | до 90 |
| Наработка на отказ, ч, не менее | 8000 |
| Средний срок службы, лет | 8 |
наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус расходомера, а также типографским способом на титульный лист паспорта.
Таблица 4 - Комплектность расходомеров
| Наименование | Обозначение | Количество |
| Расходомер проверки контура герметичности | РКГ-50/200 | 1 шт. |
| Паспорт | НМРБ.441411.001 ПС | 1 экз. |
| Методика поверки | МП 2540-0056-2019 | 1 экз. |
осуществляется по документу МП 2540-0056-2019 «ГСИ. Расходомеры проверки контура герметичности РКГ-50/200. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 08.08.2019 года.
Основные средства поверки:
рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 (преобразователь давления измерительный), диапазон измерений от 0 до 0,13 МПа, пределы допускаемой абсолютной погрешности ±5 Па;
счетчик газа барабанный TG 5, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 49356-12;
секундомер механический типа СОПпр, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 11519-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик расходомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
НМРБ.441411.001 ТУ Расходомер проверки контура герметичности РКГ-50/200. Технические условия
