| Номер в госреестре | 77013-19 |
| Наименование СИ | Каналы измерительные системы информационно-управляющей стенда 1А испытательной станции ИС-01 |
| Изготовитель | АО "НПЦ "МЕРА", г.Королев |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные системы информационно-управляющей стенда 1А испытательной станции ИС-01 (далее - ИК ИУС) предназначены для измерений силы и напряжения постоянного тока, электрического сопротивления постоянному току, коэффициента преобразования сопротивления постоянному току, частоты переменного тока, а также для сбора, преобразования, регистрации, обработки, визуального отображения и документирования результатов измерений на автоматизированных рабочих местах (АРМ).
Принцип действия ИК ИУС основан на передаче измеряемых величин по каналам связи в измерительные модули для цифрового преобразования и регистрации с последующей передачей для отображения средствами вычислительной техники на автоматизированных рабочих местах.
Конструктивно ИК ИУС состоит из: стойки приборной системы управления изделием (1 СУИ), стойки приборной системы управления стендом (1 СУС), стойки сетевого оборудования (СО) и автоматизированного рабочего места (АРМ) ведущего по СУИ и СУС. В стойках приборных 1 СУИ и 1 СУС расположены вторичные преобразователи АЧП4-01.Ех, АЧП5-02.Ех, АЧП2-11.Ех, АЧП2-06.Ех, ПО1-М.Ех, SW-МСКЧ и контроллеры СИКОН-М, с выходов которых по линии связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС). В стойке СО расположены два сервера -сервер СУС и сервер СУИ. Стойки приборные 1 СУС, 1 СУИ и СО расположены в аппаратной. АРМ ведущего по СУИ и СУС расположено в пультовой.
Функционально ИК ИУС состоят из следующих каналов (ИК):
ИК силы постоянного тока;
ИК электрического сопротивления постоянному току;
ИК напряжения постоянного тока;
ИК коэффициента преобразования сопротивления постоянному току;
ИК частоты переменного тока.
Принцип действия ИК:
- силы постоянного тока основан на передаче измерительного сигнала от входов в приборных стойках 1 СУИ и 1 СУС во вторичные преобразователи, где происходит преобразование силы постоянного тока в цифровой код и передача его на АРМ ведущего по СУИ и СУС через серверы СО;
- электрического сопротивления постоянному току основан на передаче измерительного сигнала от входов в приборных стойках 1 СУИ и 1 СУС во вторичные преобразователи, где происходит преобразование электрического сопротивления постоянному току в цифровой код и передача его на АРМ ведущего по СУИ и СУС через серверы СО;
- напряжения постоянного тока основан на передаче измерительного сигнала от входов в приборных стойках 1 СУИ и 1 СУС во вторичные преобразователи, где происходит преобразование напряжения постоянного тока в цифровой код и передача его на АРМ ведущего по СУИ и СУС через серверы СО;
- коэффициента преобразования сопротивления постоянному току основан на подаче опорного напряжения постоянного тока на резистивную нагрузку (не входящую в состав ИК), получении значений падения напряжения, передаче их на входы вторичных преобразователей приборных стоек 1 СУИ и 1 СУС, где происходит преобразование падения напряжения постоянного тока в коэффициент преобразования сопротивления постоянному току и передача его на АРМ ведущего по СУИ и СУС через серверы СО;
- частоты переменного тока основан на передаче измерительного сигнала от входов в приборных стойках 1 СУИ и 1 СУС во вторичные преобразователи где происходит преобразование частоты переменного тока в цифровой код и передача его на АРМ ведущего по СУИ и СУС через серверы СО;
По условиям эксплуатации ИК ИУС удовлетворяют требованиям гр. УХЛ 4.2 по ГОСТ 15150-69 с диапазоном рабочих температур от 10 до 30° С, относительной влажностью окружающего воздуха от 45 до 75 % при температуре 25° С и атмосферным давлением от 84 до 106 кПа без предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа к компонентам ИК ИУС обеспечивается запиранием ключом замка на дверях стоек приборных (рисунок 4).

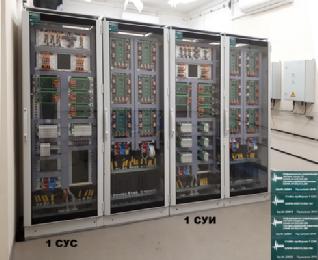

Внешний вид составных частей средства ИК ИУС представлен на рисунках 1-3.
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Microsoft Windows Server 2016 Standard (64-разрядная).
В состав функционального ПО (далее-ФПО) входит программа управления «BaseCalcFunc.dll».
Уровень защиты ПО «средний» в соответствии с Р 50.2.077- 2014.
Метрологически значимой частью ФПО является программный модуль scales.dll. Идентификационные данные метрологически значимой части ФПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ФПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BaseCalcFunc.dll |
| Номер версии (идентификационный номер ПО) | Версия 1 |
| Цифровой идентификатор ПО | 9DB1FB68 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC32 |
Метрологические характеристики (МХ) ИК ИУС приведены в таблице 2.
Таблица 2 - Метрологические характеристики ИК ИУС
| Наименование характеристики | Значение |
| ИК силы постоянного тока | |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой, приведенной к диапазону измерений (к ДИ) погрешности измерений силы постоянного тока, % | ±0,2 |
| Количество ИК (I СУИ1 - I СУИ50; I СУС1 - I СУС50) | 100 |
| ИК электрического сопротивления постоянному току | |
| Диапазон измерений сопротивления постоянному току, Ом | от 1 до 100 |
| Пределы допускаемой, приведенной к верхнему пределу измерений (к ВП) погрешности измерений сопротивления постоянному току, % | ±0,2 |
| Количество ИК (R СУИ1 - R СУИП; R СУС1 - R СУС4) | 15 |
| ИК напряжения постоянного тока | |
| Диапазон измерений напряжения постоянного тока, В | от 0,1 до 5 |
| Пределы допускаемой, приведенной (к ВП) погрешности измерений напряжения постоянного тока, % | ±0,2 |
| Количество ИК (U СУИ1 - U СУИ4; U СУС1 - U СУС11) | 15 |
| ИК коэффициента преобразования сопротивления постоянному току | |
| Диапазон измерений коэффициента преобразования сопротивления постоянному току, % | от 5 до 95 |
| Пределы допускаемой, приведенной (к ДИ) погрешности измерений коэффициента преобразования сопротивления постоянному току, % | ±0,2 |
| Количество ИК ^отн СУИ1 - Rотн СУИ15; Rотн СУС1 - Rотн СУС15) | 30 |
| ИК частоты переменного тока | |
| Диапазон измерений частоты переменного тока, Гц | от 50 до 10000 |
| Пределы допускаемой, приведенной (к ДИ) погрешности измерений частоты переменного тока, % | ±0,2 |
| Количество ИК (F СУИ1 - F СУИ24; F СУС1 - F СУС8) | 32 |
| Продолжение таблицы 2 | |
| Диапазон измерений частоты переменного тока, Гц | от 2000 до 23000 |
| Пределы допускаемой, приведенной (к ДИ) погрешности измерений частоты переменного тока, % | ±0,5 |
| Количество ИК (F САЗ1 - F САЗ16) | 16 |
Технические характеристики ИК ИУС представлены в таблице 3. Таблица 3 - Технические характеристики ИК ИУС_
| Наименование характеристики | Значение |
| Габаритные размеры, высотахширинахглубина, мм | |
| Автоматизированное рабочее место ведущего по СУИ и СУС | 850x840x180 |
| Стойки приборные 1 СУИ, 1 СУС, СО (3 шт.) | 2000x800x800 (каждая) |
| Комплект ЗИП | 1000x800x600 |
| Масса составных частей, кг, не более: | |
| Автоматизированное рабочее место ведущего по СУИ и СУС | 19,2 |
| Стойка приборная 1 СУИ, 1 СУС, СО (3 шт.) | 150 (каждая) |
| Комплект ЗИП | 60 |
| Параметры электрического питания: - напряжение питания от сети переменного тока, В - частота, Гц - потребляемая мощность, В-А, не более | 230±23 50±1 2000 |
наносится на титульный лист паспорта БЛИЖ.401202.200.266 ПС и на верхний левый угол стойки приборной 1 СУИ в виде наклейки.
Комплектность ИК ИУС приведена в таблице 4.
Таблица 4 - Комплектность ИК ИУС
| Наименование | Обозначение | Кол-во, шт./экз. |
| Каналы измерительные информационно-управляющей системы стенда 1А испытательной станции ИС-01 в составе: | БЛИЖ.401202.100.266 | 1 шт. |
| Программное обеспечение на CD-диске | - | 1 шт. |
| Формуляр | БЛИЖ.401202.200.266 ФО | 1 экз. |
| Паспорт | БЛИЖ.401202.100.266 ПС | 1 экз. |
| Методика поверки | БЛИЖ.401202.100.266 МП | 1 экз. |
осуществляется по документу БЛИЖ.401202.100.266 МП «Каналы измерительные информационно-управляющей системы стенда 1А испытательной станции ИС-01. Методика поверки», утвержденному ФГУП «ВНИИМС» 26.09.2019 г.
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45344-10 (далее - рег. No.));
- калибратор-вольтметр универсальный В1-28 (рег. № 10759-86);
- мера электрического сопротивления постоянного тока многозначная Р3026/2 (рег. № 8478-81).
Допускается применение аналогичных средств поверки, обеспечивающих определение МХ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к каналам измерительным системы информационно-управляющей стенда 1А испытательной станции ИС-01
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие положения
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии № 2091 от 01 октября 2018 года. Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146. Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621. Об утверждении Государственной поверочной схемы для средств измерений времени и частоты
