| Номер в госреестре | 77019-19 |
| Наименование СИ | Комплекты для проведения низкочастотных измерений |
| Обозначение типа СИ | АИСТ-2 БК |
| Изготовитель | ЗАО НПЦ фирма "НЕЛК", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 23.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты для проведения низкочастотных измерений АИСТ-2 БК (далее - комплекты) предназначены для измерений напряжения переменного тока, звукового давления в воздушной среде и воспроизведения напряжения переменного тока.
Принцип действия комплектов основан на измерении и регистрации параметров сигналов с их последующим анализом во временной (исследование формы и измерение амплитудных параметров) и частотной (спектральный анализ) областях.
Конструктивно комплект состоит из следующих элементов:
- блока цифровой обработки «АИСТ2-БЦО» построенного на основе 2-х канального
АЦП;
- модуля для проведения измерений «АИСТ2-ВВМ»;
- измерительных усилителей «АИСТ2-ИУС-1» и «АИСТ2-ИУС-2»;
- понижающего трансформатора «АИСТ2-ТРП»;
- генератора сигналов «АИСТ2-ВНЧГ»;
- управляющего контроллера (ПЭВМ типа ноутбук);
- эквивалента собственной емкости микрофона ST02;
- микрофона измерительного «АМИК2»;
- комплекта кабелей и адаптеров базового.

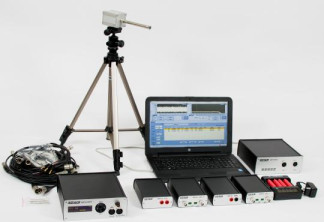

Общий вид комплекса приведен на рисунке 1.
Общий вид блока цифровой обработки «АИСТ2-БЦО», место пломбировки от несанкционированного доступа, места наклейки знака утверждения типа и знака поверки представлены на рисунке 2.
(а) (б)
Рисунок 2 - Общий вид блока цифровой обработки «АИСТ2-БЦО»
Метрологически значимая часть программного обеспечения (ПО) комплектов представляет собой специализированное ПО «АИСТ-2» Базовая.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные(признаки) | Значение | Значение |
| Идентификационное наименование ПО | AIST2.exe | AIST2CALIBR.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.1.1 | не ниже 1.1.1.1 |
| Цифровой идентификатор ПО | F7FD7159 | FD2BC22F |
| Алгоритм вычисления идентификатора ПО | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| При измерении звукового давления | |
| Диапазон рабочих частот, Гц | от 100 до 16000 |
| Диапазон измерений, дБ относительно уровня 20 мкПа: - с характеристикой «А» - с характеристиками «C» и «Z» | от 20 до 120 от 30 до 125 |
| Пределы допускаемой относительной погрешности измерений на частоте 1000 Гц, дБ относительно уровня 20 мкПа | ±0,7 |
| Нелинейность амплитудной характеристики, дБ | ±1,1 |
| Частотные характеристики А, С и Z соответствует шумомерам 1-го класса точности по ГОСТ 17187-2010 | |
| При измерении напряжения переменного тока блоком «АИСТ2-БЦО» | |
| Диапазон рабочих частот, Гц | от 20 до 50000 |
| Диапазон измерений, В | от 1 • 10-6 до 2 |
| Пределы допускаемой относительной погрешности измерений блоком «АИСТ2-БЦО», % | ±3 |
| Пределы допускаемой абсолютной погрешности измерений частоты, Гц в диапазоне частот от 20 Гц до 20 кГц включ. в диапазоне частот св. 20 кГц до 50 кГц включ. | ±1 ±2 |
| При измерении напряжения переменного тока блоком «АИСТ2-БЦО» с модулем «АИСТ2-ИУС-1» | |
| Диапазон рабочих частот, Гц | от 20 до 50000 |
| Верхний предел измерений, В, не менее | 1-10-2 |
| Спектральная плотность собственного шума в рабочем диапазоне частот, приведенная ко входу, нВ/Гц12, не более | 20 |
| Пределы допускаемой относительной погрешности измерений, % | ±5 |
| При измерении напряжения переменного тока блоком «АИСТ2-БЦО» с модулем «АИСТ2-ИУС-2» | |
| Диапазон рабочих частот, Гц | от 100 до 50000 |
| Диапазон измерений, В | от 1-10-6 до 1-10-2 |
| Пределы допускаемой относительной погрешности измерений, % - в диапазоне частот от 100 Гц до 20 кГц включ. - в диапазонах частот св. 20 кГц до 50 кГц включ. | ±5 ±7 |
| При измерении напряжения переменного тока блоком «АИСТ2-БЦО» с модулем «АИСТ2-ВВМ» | |
| Диапазон рабочих частот, Гц | от 100 до 20000 |
| Диапазон измерений, В | от 3 • 10-3 до 2 |
| Пределы допускаемой относительной погрешности измерений, % | ±5 |
| При измерении напряжения переменного тока блоком «АИСТ2-БЦО» с модулем «АИСТ2-ТРП» | |
| Диапазон рабочих частот, Гц | от 20 до 50000 |
| Диапазон измерений, В | от 1 • 10-3 до 10 |
| Пределы допускаемой относительной погрешности измерений, % - в диапазоне частот от 20 Гц до 100 Гц включ. - в диапазоне частот св. 100 Гц до 20 кГц включ. - в диапазонах частот св. 20 кГц до 50 кГц включ. | ±7 ±5 ±7 |
| При воспроизведении напряжения переменного тока блоком «АИСТ2-ВНЧГ» | |
| Диапазон рабочих частот, Гц | от 20 до 20000 |
| Диапазон воспроизведения, В | от 0,01 до 0,7 |
| Пределы допускаемой относительной погрешности воспроизведения, % | ± 5 |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты, Г ц - в диапазоне частот от 20 Гц до 12 кГц включ. - в диапазоне частот св. 12 кГц до 20 кГц включ. | ±1 ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | п 9 10% —15% 50 ±1 |
| Потребляемая мощность, В-А, не более | 100 |
| Габаритные размеры укладки (длинахширинахвысота), мм, не более | 630 х 360 х 300 |
| Масса, кг, не более: | 20 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С: - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
наносится на лицевую панель блока «АИСТ2-БЦО» в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки приведен в таблице 4.
Таблица 4
| Обозначение | Наименование изделия | Кол-во | Примечание |
| ЛИБЮ.468157.021 | Комплект блока цифровой обработки в составе: | 1 к-т | |
| ЛИБЮ.468157.014 | - блок цифровой обработки «АИСТ2-БЦО» | 1 | |
| - зарядное устройство | 1 | ||
| - блок питания | 1 | ||
| ЛИБЮ.411181.001 | Комплект входных преобразователей в составе: | 1 к-т | |
| ЛИБЮ.436434.007 | - модуль для проведения измерений в сетях 220В 50Гц «АИСТ2-ВВМ» | 1 | |
| ЛИБЮ.468731.008 | - измерительный усилитель «АИСТ2-ИУС-1» | 1 | |
| ЛИБЮ. 468731.009 | - измерительный усилитель «АИСТ2-ИУС-2» | 1 | |
| ЛИБЮ.436434.008 | - понижающий трансформатор «АИСТ2 ТРП» | 1 | |
| ЛИБЮ.468173.038 | Комплект генератора сигналов в составе: | 1 к-т | |
| ЛИБЮ.468173.036 | - генератор сигналов «АИСТ2-ВНЧГ» | 1 | |
| - зарядное устройство | 1 | ||
| - блок питания | 1 | ||
| Управляющий контроллер в составе: | 1 к-т | ||
| - ПЭВМ типа ноутбук | 1 | ||
| - блок питания для ПЭВМ с сетевым кабелем | 1 | ||
| ЛИБЮ.305621.003 | Комплект кабелей и адаптеров базовый | 1 к-т | |
| ЛИБЮ.685661.023 | - кабель Х7M-BNCM | 2 | |
| ЛИБЮ.685612.059 | - кабель Х7M-BNCF | 2 | |
| ЛИБЮ. 685612.060 | - кабель X7F-X7M | 2 | |
| ЛИБЮ. 685612.061 | - кабель XLR-BNCM | 2 | |
| ЛИБЮ. 685612.062 | - адаптер для калибровки входных преобразователей X7F-BNCM+Power | 2 | |
| ЛИБЮ.685612.067 | - адаптер для калибровки микрофонного блока | 1 | |
| - кабель патч-корд UTP 5e 3 м | 1 | ||
| - кабель кросс патч-корд UTP 5e 3 м | 1 | ||
| - эквивалент собственной емкости микрофона ST02 | 1 | ||
| - клеммник 2EDGK-5,08-0,2P | 4 | ||
| ЛИБЮ.413151.008 | Микрофон измерительный «АМИК2» в составе: | 1 к-т | |
| ЛИБЮ.413151.009 | - блок микрофонный «АИСТ2-БМ» | 1 |
| - измерительный микрофон «ACO 7052E» | 1 | ||
| - микрофонный предусилитель «SV12L» с защитным колпачком | 1 | ||
| - штатив | 1 | ||
| - тубус для хранения микрофона и предусилителя | 1 | ||
| - аккумуляторная батарея | 8 | ||
| - бокс хранения аккумуляторных батарей | 2 | ||
| Специальное программное обеспечение | |||
| RU.ЛИБЮ.00080-01 | Специальное программное обеспечение «АИСТ-2 БК» Базовая | 1 | Flash-диск |
| Эксплуатационная документация | |||
| ЛИБЮ.468157.017ФО | Формуляр | 1 | |
| ЛИБЮ.468157.017РЭ | Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | ||
осуществляется по документу МП 77019-19 «Инструкция. Комплекты для проведения низкочастотных измерений АИСТ-2 БК». Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 28.06.2019 г.
Основные средства поверки:
- калибратор акустический универсальный 4226 (регистрационный номер в Федеральном информационном фонде (рег. №) 41570-09);
- мультиметр цифровой 34401А (рег. № 54848-13);
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10);
- прибор для поверки аттенюаторов Д1-13А (рег. № 9257-83.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на корпус блока цифровой обработки «АИСТ2-БЦО» методом наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплектам для проведения низкочастотных измерений АИСТ-2 БК
Приказ Федерального агентства по техническому регулированию и метрологии от
29.05.2018 №1053 Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц
Приказ Федерального агентства по техническому регулированию и метрологии от
30.11.2018 № 2537 Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде
ГОСТ 17187-2010 Шумомеры. Часть 1. Технические требования
ГОСТ Р 8.714-2010 Фильтры полосовые октавные и на доли октавы. Общие технические требования и методы испытаний
ЛИБЮ.468157.017ТУ Комплект для проведения низкочастотных измерений АИСТ-2 БК. Технические условия
