| Номер в госреестре | 77026-19 |
| Наименование СИ | Резервуар вертикальный стальной |
| Обозначение типа СИ | РВС-400 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной РВС-400 предназначен для измерения объема в зависимости от уровня наполнения, а также приема, хранения и отпуска нефтепродуктов.
Принцип работы резервуара основан на заполнение и опорожнение нефтепродуктом через приемо-раздаточные патрубки, расположенный в нижней части резервуара.
Конструктивно резервуар представляет собой стальную вертикальную конструкцию цилиндрической формы с днищем и крышей. Цилиндрическая стенка резервуара включает в себя пять цельносварных поясов полистовой сборки. Листы изготовлены из стали СТ3 сп5.
Резервуар вертикальный стальной расположен на площадке ФГКУ «В/ч 44231» Саратовская область, Балашовский район, г. Балашов-13. (РВС-400 №1К).

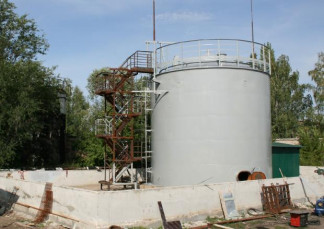

Общий вид резервуара представлен на рисунке 1.
Пломбирование резервуара вертикального стального РВС-400 не предусмотрено.
отсутствует.
| Наименование характеристики | Значение |
| РВС-400 | |
| Номинальная вместимость, м3 | 400 |
| Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % | ± 0,2 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 40 до + 45 от 98,0 до 104,0 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной | РВС-400 зав. №1К | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ±0,15%;
- эталонный уровнемер, пределы абсолютной погрешности ± 1 мм;
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствует.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным РВС-400
Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
