Государственный реестр средств измерений

Трансформаторы тока АВ (4МА/4МВ), 77035-19

77035-19
Трансформаторы тока АВ (4МА/4МВ) (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Карточка СИ
Номер в госреестре 77035-19
Наименование СИ Трансформаторы тока
Обозначение типа СИ АВ (4МА/4МВ)
Изготовитель "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция
Год регистрации 2019
Срок свидетельства 23.12.2024
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока АВ (4МА/4МВ) (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту -ЭДС) переменным магнитным полем.

Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции.

Выводы первичной обмотки расположены на верхнем торце трансформаторов, подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов M8 или М12 для каждой шины.

Трансформаторы выпускаются с числом вторичных обмоток от одной до пяти.

Трансформаторы могут быть установлены в любом положении. На основании трансформатора имеется клемма для заземления с винтом М8. Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой для предотвращения несанкционированного доступа.

Трансформаторы выпускаются в следующих модификациях данного типа: AB (4MA) 12, AB (4MA) 24, AB (4MA) 36, АВ (4МВ) 61(12) различающиеся наибольшими рабочими напряжениями, габаритами и весом.

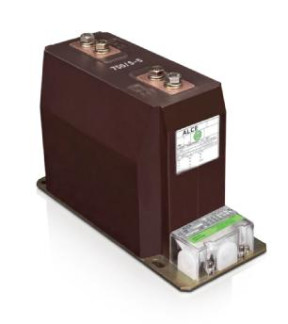

Общий вид трансформаторов с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов

Наименование характеристики

Значение

AB (4MA) 12

AB (4MA) 24

AB (4MA) 36

АВ (4MB) 61(12)

Номинальное напряжение, кВ

10

20

35

от 3 до 10

Наибольшее рабочее напряжение, кВ

12

24

40,5

от 3,6 до 12

Номинальный первичный ток, А

от 5 до 4000

от 5 до 600

Номинальный вторичный ток, А

1; 5

Номинальная вторичная нагрузка Б2ном с коэффициентом мощности cos ф2=1, В-А

от 1 до 5

Номинальная вторичная нагрузка Б2ном с индуктивноактивным коэффициентом мощности cos ф2=0,8, В-А

от 1 до 100

Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015

0,2S; 0,2; 0,5S; 0,5; 1; 3

0,2S; 0,2; 0,5S; 0,5; 1; 3; 5

Классы точности вторичной обмотки для защиты по ГОСТ 7746-2015

5Р;10P

Номинальная частота переменного тока, Гц

50; 60

Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета

от 5 до 30

от 5 до 20

Номинальная предельная кратность Кном вторичных обмоток для защиты

от 5 до 40

от 5 до 20

Таблица 2 - Основные технические характеристики трансформаторов

Наименование характеристики

Значение

AB (4MA) 12

AB (4MA) 24

AB (4MA) 36

АВ (4MB) 61(12)

Габаритные размеры (длинахширинахвысота), мм

от

280x148x220

до

380x148x220

от

290x178x280

до

400x178x280

от

360x240x320

до

390x240x320

148x253x179

Масса, кг, не более

35

50

75

16

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У2, У3, Т3

от -25 до +40

Средняя наработка на отказ, ч

700000

Средний срок службы, лет

30

Знак утверждения типа

наносится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.

Комплектность

Таблица 3 - Комплектность трансформаторов

Наименование

Количество

Трансформаторы тока АВ (4МА/4МВ)

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока измерительный переносной «ТТИП» (регистрационный номер в Федеральном информационном фонде 39854-08);

-    прибор    электроизмерительный    эталонный    многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);

-    магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт трансформатора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
