| Номер в госреестре | 77052-19 |
| Наименование СИ | Комплексы имитации параметров радиоканалов аппаратно-программные |
| Обозначение типа СИ | Propsim |
| Изготовитель | Компания "Keysight Technologies Finland OY", Финляндия |
| Год регистрации | 2019 |
| Срок свидетельства | 24.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы имитации параметров радиоканалов аппаратно-программные Propsim (далее - комплексы) предназначены для имитации параметров радиоканалов с нормированными задержкой и амплитудой.
Принцип действия комплексов основан на приёме внешнего радиосигнала и внесении изменений в него, с целью имитации поведения различных каналов связи и передачи данных, воспроизведение характеристик физических каналов передачи сигналов для беспроводных устройств связи.
Конструктивно комплексы выполнены в виде моноблока и имеют возможность наращивания количества каналов.
Комплексы изготавливаются в трех различных модификациях: Propsim F8, Propsim FS8, Propsim F32 отличающиеся функциональными возможностями, количеством каналов и массогабаритными характеристиками.
Защита от несанкционированного доступа комплексов проводится нанесением защитных наклеек на корпус.

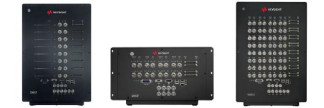

Общий вид комплексов имитации параметров радиоканалов аппаратно-программных Propsim представлен на рисунке 1.
Рисунок 1 - Общий вид комплексов имитации параметров радиоканалов аппаратнопрограммных Propsim
Комплексы имеют внешнее программное обеспечение (ПО).
Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные признаки ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Propsim FW |
| Номер версии (идентификационный номер) ПО | не ниже 3.11 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Propsim FS8 | Propsim F8 | Propsim F32 | |
| Диапазон частот канала, ГГц | от 0,35 до 6 | от 0,22 до 6 | от 0,35 до 6 |
| Максимальная полоса частот имитируемого канала, МГц | 40 | 160 | 40 |
| Максимальная воспроизводимая задержка выходного сигнала, мс | 3 | ||
| Дискретность установки задержки сигнала, нс | 20 | ||
| Диапазон уровня входного сигнала (СКЗ!)), дБм2) | от -50 до +20 | ||
| Диапазон воспроизведения уровня выходного сигнала (СКЗ) в диапазоне частот, дБм: от 0,35 до 4,2 ГГц включ. св. 4,2 до 6,0 ГГц | от -4 до -120 от -14 до -120 | от -16 до -116 от -16 до -116 | от -4 до -120 от -14 до -120 |
| Пределы допускаемой абсолютной погрешности воспроизведения уровня выходного сигнала, дБ | ±1,5 | ||
| Дискретность установки уровня выходного сигнала, дБ | 0,1 | ||
| Порог шума, дБм/Гц3) | -160 | ||
| 1 СКЗ - среднее квадратическое значение; 2) дБм - дБ относительно 1 мВт; 3) дБм/Гц - мощность на номинальной нагрузке в полосе частот 1 Гц. | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Propsim FS8 | Propsim F8 | Propsim F32 | |
| Количество каналов ввода-вывода | 2, 4, 6, 8 | 2, 4, 6, 8 | 8, 16, 24, 32 |
| Условия эксплуатации: »-» о/"ч - температура окружающей воздуха, С - относительная влажность при температуре 25 оС, % - атмосферное давление, кПа | от 15 до 35 до 80 от 84 до 106,7 | ||
| Габаритные размеры, мм, не более: - высота | 285 | 645 | 285 |
| - ширина | 435 | 435 | 435 |
| - глубина | 552 | 552 | 552 |
| Масса, кг, не более | 30 | 70 | 80 |
наносится на корпус комплексов в виде наклейки, на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| Комплексы имитации параметров радиоканалов аппаратно-программные Propsim | 1*, шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 651-19-003 МП | 1 экз. |
| * - модель по заказу. | ||
осуществляется по документу 651-19-003 МП «Инструкция. Комплексы имитации параметров радиоканалов аппаратно-программные Propsim. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 25 января 2019 г.
Основные средства поверки:
- частотомер универсальный 53152, регистрационный № 41567-09 в Федеральном информационном фонде;
- стандарт частоты рубидиевый FS725, регистрационный № 31222-06 в Федеральном информационном фонде;
- блок измерительный N1914A, регистрационный №57386-14 в Федеральном информационном фонде;
- преобразователь Е9304А, регистрационный №57387-14 в Федеральном информационном фонде;
- анализатор сигналов E4448A, регистрационный № 56128-14 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик проверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя
