| Номер в госреестре | 77053-19 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | NovAtel мод. OEM719, OEM729, OEM7600, OEM7700, OEM7720 |
| Изготовитель | ?ма "NovAtel Inc.", Канада |
| Год регистрации | 2019 |
| Срок свидетельства | 24.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая NovAtel модификаций OEM719, OEM729, OEM7600, OEM7700, OEM7720 (далее - приборы) предназначена для измерений длин базисов и координат точек земной поверхности.
Аппаратура геодезическая спутниковая NovAtel модификаций OEM719, OEM729, OEM7600, OEM7700, OEM7720 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно приборы представляют собой платы, которые при необходимости могут быть заключены в специальные корпуса или устанавливается внутри корпусов различных приборов потребителей. Управление приёмниками осуществляется с помощью персонального компьютера. Принимаемая со спутников информация записывается на внешнее устройство хранения информации. Приборы работают от внешних источников питания.
Приборы оснащены портами для связи с внешними устройствами, для подключения внешнего источника питания и разъёмами для подключения антенн.
Приборы позволяют принимать следующие типы спутниковых сигналов GPS: L1 C/A, L1C, L2C, L2P, L5; ГЛОНАСС: L1 C/A, L2 C/A, L2P, L3, L5; Galileo: E1, E5 AltBOC, E5a, E5b; BeiDou: B1I, B1C, B2I, B2a; QZSS: L1 C/A, L1C, L2C, L5; NavIC (IRNSS): L5; SBAS: L1, L5; L-Band: поддерживает до 5 каналов.
Аппаратура выпускается в нескольких модификациях, отличающихся форм-фактором и разъёмами подключения:
OEM719 выполнена в форм-факторе платы OEM615 для легкого перехода пользователей на приемники нового поколения;
OEM729 выполнена в форм-факторе платы OEM628 для легкого перехода пользователей на приемники нового поколения;
OEM7700 компактная одна антенная плата, выполненная в современном формфакторе, с новым типом разъема;
OEM7720 компактная двух антенная плата, выполненная в современном формфакторе, с новым типом разъема;
OEM7600 имеет металлический радио экран, защищающий плату от внешних электромагнитных помех.

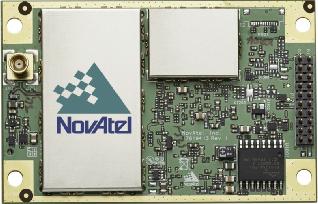

Общий вид приборов представлен на рисунках 1 - 5.
NoHtel
Рисунок 3 - Общий вид аппаратуры геодезической спутниковой NovAtel модификации OEM7600
Пломбирование приборов не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Аппаратура имеет встроенное микропрограммное обеспечение «OM7MR0504RN0000» и поддерживает работу с программным обеспечением (далее - ПО) «WayPoint GrafNav/GrafNet», устанавливаемым на ПК. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов
измерений, а также постобработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | OM7MR0504RN0000 | WayPoint GrafNav/GrafNet |
| Номер версии (идентификационный номер ПО), не ниже | 7.05.04 | 8.50 |
| Цифровой идентификатор ПО | 1763b065aa3a4cf5745ad352 acd4694e2 | a33b5b9d229bd24c6967e44 c06e96503 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длин базисов, м | от 0 до 30000 |
| Пределы допускаемой абсолютной погрешности измерений координат на неподвижном основании (при доверительной вероятности 0,95), м: - в плане на частотах L1 (L1/ L2) - по высоте на частотах L1 (L1/ L2) | ±1,5 (±1,2) ±2,5 (±2,4) |
| Пределы допускаемой абсолютной погрешности измерений длин базисов (при доверительной вероятности 0,95), мм в режимах: «Статика»: - в плане - по высоте «Кинематика в реальном времени (RTK)»: - в плане - по высоте | ±2 • (5,0+1-10-6-D) ±2 • (10,0+1'-10-fvD) ±2 • (10,0) ±2 • (20,0) где D - измеряемое расстояние в мм |
| Таблица 3 - Основные технические ха | рактеристики | ||||
| Наименование характеристики | Значение | ||||
| Модификация | OEM719 | OEM729 | 0EM7600 | 0EM7700 | 0EM7720 |
| Количество каналов | 555 | ||||
| Тип антенны | внешняя, серии NovAtel GNSS-800 | ||||
| Напряжение источника питания постоянного тока, В | от 3,1 до 3,5 | от 3,0 до 5,0 | |||
| Диапазон рабочих температур, °С | от -40 до +85 | ||||
| Габаритные размеры (ДхШ* В), мм, не более | 71x46x11 | 100x60x9 | 55x35x13 | 71x46x8 | |
| Масса, г, не более | 31 | 48 | 31 | 29 | |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая NovAtel (модификация в соответствии с заказом потребителя) | 1 шт. | |
| Специализированное монтажное устройство (Development Kit) | 1 комплект По заказу | |
| Методика поверки | МП АПМ 05-19 | 1 экз. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
наносится типографским способом на титульный лист руководства по эксплуатации.
осуществляется по документу МП АПМ 05-19 «Аппаратура геодезическая спутниковая NovAtel модификаций OEM719, OEM729, OEM7600, OEM7700, OEM7720. Методика поверки», утверждённому ООО «Автопрогресс-М» «14» августа 2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда согласно Государственной поверочной схеме для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр);
- рабочий эталон 2-го разряда согласно Государственной поверочной схеме для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - имитатор сигналов ГНСС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2831
Техническая документация «NovAtel Inc.», Канада.
