| Номер в госреестре | 77055-19 |
| Наименование СИ | Комплекс автоматизированный измерительный (КАИ) |
| Обозначение типа СИ | ТМСА 0.13-40.0 Д 099 |
| Изготовитель | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительный (КАИ) ТМСА 0.13-40.0 Д 099 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн в диапазоне частот от 0,13 до 40,0 ГГц.
Комплекс позволяет измерять радиотехнические характеристики антенн в диапазоне частот от 0,13 до 40,0 ГГц во временной или в частотной области.
Принцип действия комплекса при работе во временной области основан на измерении временного отклика на выходе антенны, размещенной в соответствии с условием «дальней зоны», при воздействии на нее импульсного сигнала пикосекундной длительности и последующем анализе его частотного спектра. Комплекс обеспечивает возможность фильтрации сигналов, переотраженных от элементов антенного полигона, посредством выбора параметров временной развертки сверхширокополосного (СТТТП) приемного устройства при выполнении условий, необходимых для разделения по задержке прихода прямого и переотраженных сигналов с учетом длительности их импульсных характеристик (обеспечении условий временной селекции).
Принцип действия комплекса при работе в частотной области основан на измерении зависимостей модуля и фазы коэффициента передачи от частоты и углов ориентации испытываемой антенны.
Испытываемая антенна устанавливается на опорно-поворотное устройство (ОПУ), способное поворачиваться в азимутальной плоскости.
Рабочий диапазон частот комплекса перекрывается путём использования комплекта измерительных антенн.
Комплекс автоматизированный измерительный (КАИ) ТМСА 0.13-40.0 Д 099 состоит из следующих элементов:
- векторного анализатора электрических цепей (ВАЦ) ZVA40, предназначенного для измерений модуля и фазы коэффициента передачи при работе в частотной области;
- СТТТП приемного устройства TMR 8140М с внешним цифровым смесителем, предназначенного для измерений амплитуд и временных задержек сигналов при работе во временной области;
- генератора СШП сигналов TMG015024VN02, предназначенного для формирования СТТТП импульсов, подаваемых на вход излучающей антенны в диапазоне частот (2,0 - 40,0) ГГц;
- генератора СШП сигналов ТМГ070040В001, предназначенного для формирования СШП импульсов, подаваемых на вход излучающей антенны в диапазоне частот (0,13 - 2,0) ГГц;
- генератора сигналов СВЧ SMF100A, используемого для получения опорного СВЧ сигнала;
- опорно-поворотного устройства (азимутального) AL-560-1, предназначенного для вращения испытуемой антенны в азимутальной плоскости;
- автоматизированного вспомогательного механизма вращения;
- контроллера перемещения ТМС 3112, предназначенного для управления опорноповоротным устройством и вспомогательным механизмом вращения;
- комплекта измерительных антенн A.H. Systems TDS-535 (25-1000 МГц), используемых в качестве эталонных антенн;
- измерительной антенны ETS-Lindgren EMCO 3106 (0,2-2,5 ГГц), используемой в качестве эталонной антенны;
- измерительной антенны ТМА 03-18Э (0,3-18 ГГц), используемой в качестве эталонной антенны;
- измерительной антенны ТМА 18-40Э (18-40 ГГц), используемой в качестве эталонной антенны;
- измерительной антенны ETS-Lindgren EMCO 3106В (0,2-2,5 ГГц), используемой в качестве вспомогательной антенны для создания рабочего поля излучения в диапазоне частот (0,13 - 2,0) ГГц;
- измерительной антенны ТМА 18-40И (18-40 ГГц), используемой в качестве вспомогательной антенны для создания рабочего поля излучения в диапазоне частот (2,0 - 40,0) ГГц;
- комплекта малошумящих усилителей (МШУ), используемых для усиления слабых сигналов;
- направленного ответвителя Agilent 87301, используемого для ответвления части электромагнитной энергии;
- комплекта кабелей и аксессуаров;
- ПЭВМ с установленным измерительным программным обеспечением (ПО) и принтером;
- приборных стоек для размещения оборудования.

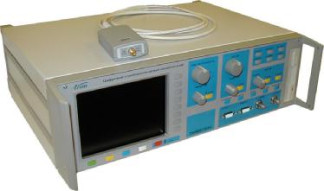

Общий вид составных частей комплекса приведен на рисунках 1 - 10.
Схема пломбировки от несанкционированного доступа представлена на рисунках 1 и 2. Обозначение места нанесения знака утверждения типа представлено на рисунке 10.
Рисунок 7 - Общий вид автоматизированного вспомогательного механизма вращения
Программное обеспечение (ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик исследуемой антенны;
- представление радиотехнических характеристик исследуемой антенны в виде таблиц, графиков и диаграмм;
- хранение результатов измерений и радиотехнических характеристик исследуемой антенны.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения блока временного метода
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | NFMeas.exe | NFCalc.exe | AmrView.exe | «PatCalc.exe» |
| Номер версии (идентификационный номер) ПО | 4.20 | 3.20.4 | 3.18 | 1.02 |
| Цифровой идентификатор ПО | 4CEA31B610A | 4B537F25BA50 | 53B0CFD7FB9 | 9CB0EF4EB18 |
| (контрольная сумма | 28B2F384407F | BC6B583B68C | 7D49C0099461 | F8F5363713920 |
| исполняемого кода) | 06E2BCB45 | 82885C787 | 47619548D | 24702DAB |
| по алгоритму MD5 |
Таблица 2 - Идентификационные данные программного обеспечения блока частотного метода
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | F requencyMeas.exe | NFCalc.exe | AmrView.exe | «PatCalc.exe» |
| Номер версии (идентификационный номер) ПО | 6.0.0.0 | 3.20.4 | 3.18 | 1.02 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) по алгоритму MD5 | 776C8FC8E058E72 527CC58A6A8D62 804 | 4B537F25BA5 0BC6B583B68 C82885C787 | 53B0CFD7FB 97D49C00994 6147619548D | 9CB0EF4EB18 F8F5363713920 24702DAB |
Метрологические характеристики представлены в таблицах 3-5. Основные технические характеристики представлены в таблице 6.
Таблица 3 - Метрологические характеристики комплекса при измерениях во временной области
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 0,13 до 40 |
| Пределы допускаемой относительной погрешности частоты при измерениях во временной области, % | ± 0,1 |
| Динамический диапазон приемного устройства при измерениях во временной области | |
| Диапазон частот и количество усреднений | Динамический диапазон приемного |
| сигнала | устройства, дБ, не менее |
| от 0,13 до 18,0 ГГц включ.: | |
| 16 усреднений | 54,0 |
| 64 усреднения | 60,0 |
| 128 усреднений | 63,0 |
| 256 усреднений | 66,0 |
| св. 18,0 до 26,0 ГГц включ.: | |
| 16 усреднений | 45,0 |
| 64 усреднения | 51,0 |
| 128 усреднений | 54,0 |
| 256 усреднений | 57,0 |
| св. 26,0 до 40,0 включ.: | |
| 16 усреднений | 49,0 |
| 64 усреднения | 55,0 |
| 128 усреднений | 58,0 |
| 256 усреднений | 61,0 |
| Продолжение таблицы 3 | |
| Пределы допускаемой погрешности измерений отношений уровней | |
| спектральных составляющих сигналов при измерениях во временной области | |
| (при 128 усреднениях) | |
| Пределы допускаемой погрешности | |
| Диапазон частот и уровень сигнала | измерений отношений уровней |
| спектральных составляющих сигналов1^ | |
| дБ | |
| от 0,13 до 0,2 ГГц включ. (антенна 1): | |
| на уровне минус 5 дБ | ±0,4 |
| на уровне минус 10 дБ | ±0,5 |
| на уровне минус 15 дБ | ±0,5 |
| на уровне минус 20 дБ | ±0,5 |
| на уровне минус 25 дБ | ±0,6 |
| на уровне минус 30 дБ | ±0,9 |
| на уровне минус 35 дБ | ±1,5 |
| на уровне минус 40 дБ | ±2,3 |
| на уровне минус 45 дБ | ±3,5 |
| от 0,2 до 2,0 ГГц включ. (антенна 2): | |
| на уровне минус 5 дБ | ±0,3 |
| на уровне минус 10 дБ | ±0,4 |
| на уровне минус 15 дБ | ±0,4 |
| на уровне минус 20 дБ | ±0,4 |
| на уровне минус 25 дБ | ±0,5 |
| на уровне минус 30 дБ | ±0,8 |
| на уровне минус 35 дБ | ±1,0 |
| на уровне минус 40 дБ | ±1,5 |
| на уровне минус 45 дБ | ±2,0 |
| на уровне минус 50 дБ | ±3,0 |
| от 2,0 до 18,0 ГГц включ. (антенна 3): | |
| на уровне минус 5 дБ | ±0,3 |
| на уровне минус 10 дБ | ±0,4 |
| на уровне минус 15 дБ | ±0,4 |
| на уровне минус 20 дБ | ±0,4 |
| на уровне минус 25 дБ | ±0,5 |
| на уровне минус 30 дБ | ±0,8 |
| на уровне минус 35 дБ | ±1,0 |
| на уровне минус 40 дБ | ±1,5 |
| на уровне минус 45 дБ | ±2,0 |
| на уровне минус 50 дБ | ±3,0 |
| от 18 до 26 ГГц включ. (антенна 4)2): | |
| на уровне минус 5 дБ | ±0,8 |
| на уровне минус 10 дБ | ±1,2 |
| на уровне минус 15 дБ | ±1,5 |
| на уровне минус 20 дБ | ±1,5 |
| на уровне минус 25 дБ | ±2,4 |
| на уровне минус 30 дБ | ±2,8 |
| на уровне минус 35 дБ | ±4,0 |
| Продолжение таблицы 3 | |||
| на уровне минус 40 дБ | ±5,0 | ||
| от 26 до 40 ГГц включ. (антенна 4)3): | |||
| на уровне минус 5 дБ | ±0,6 | ||
| на уровне минус 10 дБ | ±0,7 | ||
| на уровне минус 15 дБ | ±0,8 | ||
| на уровне минус 20 дБ | ±0,8 | ||
| на уровне минус 25 дБ | ±0,8 | ||
| на уровне минус 30 дБ | ±0,8 | ||
| на уровне минус 35 дБ | ±1,0 | ||
| на уровне минус 40 дБ | ±2,3 | ||
| на уровне минус 45 дБ | ±3,0 | ||
| на уровне минус 50 дБ | ±4,0 | ||
| Пределы допускаемой погрешности измерений уровней амплитудных и поляризационных4-* | |||
| диаграмм направленности (ДН) при изме | рениях во временной области | ||
| Диапазон частот, ГГц | Уровень ДН, дБ | Пределы допускаемой погрешности ^ ^ ТТТ X I ' | |
| измерений уровней ДН, дБ | |||
| -3 | ±0,3 | ||
| -6 | ±0,4 | ||
| -10 | ±0,6 | ||
| -15 | ±0,7 | ||
| от 0,13 до 0,2 включ. | -20 | ±0,7 | |
| (антенна 1) | -25 | ±1,0 | |
| -30 | ±1,3 | ||
| -35 | ±2,0 | ||
| -40 | ±2,6 | ||
| -45 | ±2,9 | ||
| -3 | ±0,3 | ||
| -6 | ±0,4 | ||
| -10 | ±0,5 | ||
| -15 | ±0,6 | ||
| -20 | Г" о -Н | ||
| от 0,2 до 2,0 включ. | -25 | 7 ±0 9 | |
| (антенна 2) | -30 | V-/5-X ±1,1 | |
| -35 | ±1,4 | ||
| -40 | ±2,0 | ||
| -45 | ±2,8 | ||
| -50 | ±3,8 | ||
| -3 | ±0,3 | ||
| -6 | ±0,3 | ||
| -10 | ±0,5 | ||
| -15 | ±0,6 | ||
| -20 | ±0,7 | ||
| от 2,0 до 18,0 включ. | -25 | ±0 9 | |
| (антенна 3) | -30 | V-/5-X ±1,3 | |
| -35 | ±1,5 | ||
| -40 | ±1,9 | ||
| -45 | ±2,7 | ||
| -50 | ±3,9 | ||
| Продолжение таблицы 3 | |||
| от 18,0 до 26,0 включ. (антенна 4)2) | -3 -6 -10 -15 -20 -25 -30 -35 | ±0,7 ±0,8 ±1,3 ±1,7 ±1,8 ±2,6 ±3,0 ±4,5 | |
| от 26,0 до 40,0 включ. (антенна 4)3) | -3 -6 -10 -15 -20 -25 -30 -35 -40 -45 -50 | ±0,5 ±0,6 ±0,8 ±1,0 ±1,2 ±1,3 ±1,3 ±1,5 ±2,7 ±3,5 ±4,8 | |
| Пределы допускаемой погрешности измерений коэффициента усиления (КУ) методом замещения при измерениях во временной области5) | |||
| Диапазон частот, ГГц | Пределы допускаемой погрешности КУ эталонной антенны, дБ | Пределы допускаемой погрешности измерений КУ, дБ | |
| от 0,13 до 40,0 включ. (антенны 1-4) | ±0,5 ±0,8 ±1,0 ±1,5 | ±1,2 ±1,3 ±1,5 ±1,9 | |
| лльса на входе смесителя не более 0,9 В; [умящий усилитель диапазона (18-26) ГГц; умящий усилитель диапазона (26-40) ГГц; ионных диаграмм отсчитываются от максимума на согласованной е более 2,2. | |||
| Примечания: 1) - при амплитуде импу 2) - используется малош 3) - используется малош 4) - уровни поляризац поляризации; 5) - при КСВН антенн н | |||
Таблица 4 - Метрологические характеристики комплекса при измерениях в частотной области
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 0,13 до 40 |
| Динамический диапазон комплекса при измерениях в частотной области | |
| Диапазон частот | Динамический диапазон, дБ, не менее |
| от 0,13 до 0,2 ГГц включ. (антенна 1) | 50,0 |
| от 0,2 до 2,0 ГГц включ. (антенна 2) | 54,0 |
| от 2,0 до 18,0 включ. (антенна 3) | 119,0 |
| от 18,0 до 26,0 включ. (антенна 4)1) | 66,0 |
| от 26,0 до 40,0 включ. (антенна 4)2) | 92,0 |
| Пределы допускаемой инструментальной погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности (ДН) при измерениях в частотной области | ||
| Диапазон частот и уровень ДН | Пределы допускаемой инструментальной погрешности измерений | |
| Уровней АДН, дБ | Уровней ФДН, градус | |
| от 0,13 до 0,2 ГГц включ. (антенна 1): | ||
| на уровне минус 5 дБ | ±0,4 | ±2,8 |
| на уровне минус 10 дБ | ±0,5 | ±3,4 |
| на уровне минус 15 дБ | ±0,6 | ±4,0 |
| на уровне минус 20 дБ | ±0,6 | ±4,4 |
| на уровне минус 25 дБ | ±0,7 | ±5,1 |
| на уровне минус 30 дБ | ±0,8 | ±5,6 |
| на уровне минус 35 дБ | ±1,0 | ±6,8 |
| на уровне минус 40 дБ | ±1,2 | ±8,2 |
| на уровне минус 45 дБ | ±1,5 | ±10,3 |
| на уровне минус 50 дБ | ±2,0 | ±14,2 |
| от 0,2 до 2,0 ГГц включ. (антенна 2): | ||
| на уровне минус 5 дБ | ±0,3 | ±2,3 |
| на уровне минус 10 дБ | ±0,4 | ±2,8 |
| на уровне минус 15 дБ | ±0,5 | ±3,4 |
| на уровне минус 20 дБ | ±0,6 | ±3,9 |
| на уровне минус 25 дБ | ±0,6 | ±4,4 |
| на уровне минус 30 дБ | ±0,7 | ±5,1 |
| на уровне минус 35 дБ | ±0,9 | ±5,9 |
| на уровне минус 40 дБ | ±1,0 | ±7,0 |
| на уровне минус 45 дБ | ±1,2 | ±8,8 |
| на уровне минус 50 дБ | ±1,6 | ±11,4 |
| от 2,0 до 18,0 ГГц включ. (антенна 3): | ||
| на уровне минус 5 дБ | ±0,3 | ±2,1 |
| на уровне минус 10 дБ | ±0,4 | ±2,7 |
| на уровне минус 15 дБ | ±0,5 | ±3,1 |
| на уровне минус 20 дБ | ±0,5 | ±3,7 |
| на уровне минус 25 дБ | ±0,6 | ±4,2 |
| на уровне минус 30 дБ | ±0,7 | ±5,0 |
| на уровне минус 35 дБ | ±0,8 | ±5,6 |
| на уровне минус 40 дБ | ±1,0 | ±6,7 |
| на уровне минус 45 дБ | ±1,1 | ±7,7 |
| на уровне минус 50 дБ | ±1,4 | ±9,7 |
| от 18 до 26 ГГц включ. (антенна 4)1): | ||
| на уровне минус 5 дБ | ±0,3 | ±2,1 |
| на уровне минус 10 дБ | ±0,4 | ±2,6 |
| на уровне минус 15 дБ | ±0,5 | ±3,1 |
| на уровне минус 20 дБ | ±0,5 | ±3,7 |
| на уровне минус 25 дБ | ±0,6 | ±4,3 |
| на уровне минус 30 дБ | ±0,7 | ±5,1 |
| на уровне минус 35 дБ | ±0,9 | ±6,0 |
| на уровне минус 40 дБ | ±1,0 | ±7,3 |
| на уровне минус 45 дБ | ±1,3 | ±9,3 |
| на уровне минус 50 дБ | ±1,6 | ±11,7 | |||
| от 26 до 40 ГГц включ. (антенна 4)2): на уровне минус 5 дБ на уровне минус 10 дБ на уровне минус 15 дБ на уровне минус 20 дБ на уровне минус 25 дБ на уровне минус 30 дБ на уровне минус 35 дБ на уровне минус 40 дБ на уровне минус 45 дБ на уровне минус 50 дБ | ±0,4 ±0,4 ±0,5 ±0,6 ±0,7 ±0,8 ±1,0 ±1,2 ±1,5 ±2,0 | ±2,4 ±2,8 ±3,4 ±4,0 ±4,7 ±5,4 ±6,6 ±8,1 ±10,6 ±14,9 | |||
| Пределы допускаемой погрешности измерений уровней амплитудных (АДН), фазовых (ФДН) и поляризационных3) диаграмм направленности (ДН) при измерениях в частотной области (при данном коэффициенте безэховости КБ) | |||||
| Диапазон частот, ГГц | КБ, дБ | Уровень ДН, | Пределы допускаемой погрешности измерений | ||
| Ди | Уровней АДН, дБ | Уровней ФДН, градус | |||
| -15 | -3 -6 -10 | ±2,4 ±3,0 ±4,0 | ±17,3 ±22,3 ±30,6 | ||
| от 0,13 до 0,2 включ. (антенна 1) | -20 | -3 -6 -10 -15 | ±1,6 ±2,0 ±2,6 ±4,0 | ±11,7 ±14,7 ±19,5 ±30,7 | |
| -25 | -3 -6 -10 -15 -20 | ±1,2 ±1,4 ±1,7 ±2,6 ±4,1 | ±8,5 ±10,2 ±12,4 ±19,5 ±30,7 | ||
| -15 | -3 -6 -10 | ±2,3 ±2,9 ±4,0 | ±16,9 ±22,0 ±30,6 | ||
| от 0,2 до 2,0 включ. (антенна 2) | -20 | -3 -6 -10 -15 | ±1,6 ±2,0 ±2,6 ±4,0 | ±11,3 ±14,3 ±19,5 ±30,7 | |
| -25 | -3 -6 -10 -15 -20 | ±1,1 ±1,4 ±1,7 ±2,6 ±4,1 | ±8,1 ±9,8 ±12,4 ±19,5 ±30,7 | ||
| от 2,0 до 18,0 включ. (антенна 3) | -15 | -3 -6 -10 | ±2,3 ±2,9 ±4,0 | ±16,8 ±21,9 ±30,6 | |
| -20 | -3 -6 -10 -15 | ±1,6 ±2,0 ±2,6 ±4,0 | ±11,2 ±14,2 ±19,5 ±30,7 | ||
| -25 | -3 -6 -10 -15 -20 | ±1,1 ±1,4 ±1,7 ±2,6 ±4,1 | ±7,9 ±9,7 ±12,4 ±19,5 ±30,7 | |
| -30 | -3 -6 -10 -15 -20 -25 | ±0,9 ±1,0 ±1,2 ±1,7 ±2,6 ±4,1 | ±6,1 ±7,1 ±8,3 ±12,5 ±19,6 ±30,8 | |
| от 18,0 до 26,0 включ. (антенна 4)1) | -15 | -3 -6 -10 | ±2,4 ±3,0 ±4,0 | ±17,3 ±22,3 ±30,6 |
| -20 | -3 -6 -10 -15 | ±1,6 ±2,0 ±2,6 ±4,0 | ±11,7 ±14,7 ±19,5 ±30,7 | |
| -25 | -3 -6 -10 -15 -20 | ±1,2 ±1,4 ±1,7 ±2,6 ±4,1 | ±8,5 ±10,2 ±12,4 ±19,5 ±30,7 | |
| -30 | -3 -6 -10 -15 -20 -25 | ±0,9 ±1,0 ±1,2 ±1,7 ±2,6 ±4,1 | ±6,1 ±7,1 ±8,3 ±12,5 ±19,6 ±30,8 | |
| -35 | -3 -6 -10 -15 -20 -25 -30 | ±0,7 ±0,8 ±0,9 ±1,2 ±1,7 ±2,7 ±4,1 | ±5,0 ±5,6 ±5,9 ±8,4 ±12,6 ±19,7 ±31,0 | |
| -40 | -3 -6 -10 -15 -20 -25 -30 -35 | ±0,6 ±0,7 ±0,7 ±0,9 ±1,2 ±1,8 ±2,7 ±4,1 | ±4,4 ±4,8 ±4,6 ±6,0 ±8,5 ±12,7 ±20,0 ±31,2 | |
| -3 | ±2,3 | ±16,9 | ||
| -15 | -6 | ±2,9 | ±22,0 | |
| от 26,0 до 40,0 включ. | -10 | ±4,0 | ±30,6 | |
| (антенна 4)2) | -3 | ±1,6 | ±11,3 | |
| -20 | -6 | ±2,0 | ±14,3 | |
| -10 | ±2,6 | ±19,5 |
| -15 | ±4,0 | ±30,7 | ||
| -3 | ±1,1 | ±8,1 | ||
| -6 | ±1,4 | ±9,8 | ||
| -25 | -10 | ±1,7 | ±12,4 | |
| -15 | ±2,6 | ±19,5 | ||
| -20 | ±4,1 | ±30,7 | ||
| -3 | ±0,9 | ±6,3 | ||
| -6 | ±1,0 | ±7,3 | ||
| -10 | ±1,2 | ±8,3 | ||
| -30 | -15 | ±1,7 | ±12,5 | |
| -20 | ±2,6 | ±19,6 | ||
| -25 | ±4,1 | ±30,8 | ||
| -3 | ±0,8 | ±5,3 | ||
| -6 | ±0,8 | ±5,9 | ||
| -10 | ±0,9 | ±5,9 | ||
| -35 | -15 | ±1,2 | ±8,4 | |
| -20 | ±1,7 | ±12,6 | ||
| -25 | ±2,7 | ±19,7 | ||
| -30 | ±4,1 | ±31,0 | ||
| -3 | ±0,7 | ±4,7 | ||
| -6 | ±0,7 | ±5,0 | ||
| -10 | ±0,7 | ±5,0 | ||
| ЛГ\ | -15 | ±0,9 | ±6,0 | |
| -40 | -20 | ±1,2 | ±8,5 | |
| -25 | ±1,8 | ±12,8 | ||
| -30 | ±2,7 | ±20,0 | ||
| -35 | ±4,1 | ±31,2 |
Пределы допускаемой погрешности измерений коэффициента усиления (КУ) методом замещения при измерениях в частотной области (для данного коэффициента безэховости КБ)
| Диапазон частот, ГГц | КБ, дБ | Пределы допускаемой погрешности КУ эталонной антенны, дБ | Пределы допускаемой погрешности измерений КУ4), дБ |
| ±0,5 | ±1,9 | ||
| 1 ^ | ±0,8 | ±2,0 | |
| -15 | ±1,0 | ±2,0 | |
| ±1,5 | ±2,3 | ||
| ±0,5 | ±1,4 | ||
| ±0,8 | ±1,5 | ||
| -20 | ±1,0 | ±1,6 | |
| ±1,5 | ±2,0 | ||
| от 0,13 до 40,0 включ. | ±0,5 | ±1,2 | |
| (антенны 1-4) | -25 | ±0,8 | ±1,4 |
| ±1,0 | ±1,5 | ||
| ±1,5 | ±1,9 | ||
| ±0,5 | ±1,1 | ||
| ±0,8 | ±1,3 | ||
| -30 | ±1,0 | ±1,5 | |
| ±1,5 | ±1,9 | ||
| -35 | ±0,5 ±0,8 | ±1,1 ±1,3 |
±0,5
±0,8
±1,0
±1,5
±1,1
±1,3
±1,4
±1,9
-40
Примечания:
1) - используется малошумящий усилитель диапазона (18-26) ГГц;
2) - используется малошумящий усилитель диапазона (26-40) ГГц;
3) - уровни поляризационных диаграмм отсчитываются от максимума на согласованной поляризации;
4) - при КСВН антенн не более 2,2._
Таблица 5 - Метрологические характеристики опорно-поворотного устройства
| Диапазон изменений угла поворота ОПУ в азимутальной плоскости, градус | ±180 |
| Пределы допускаемой абсолютной погрешности установки углового положения ОПУ в азимутальной плоскости, градус | ±0,05 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| Потребляемая мощность, В • А, не более | 3000 |
| Габаритные размеры контроллера перемещения, мм, не более: - высота - ширина - длина | 178 483 315 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от 15 до 25 от 30 до 70 от 86 до 106 |
наносится на контроллер перемещения в виде наклейки и типографским способом на титульный лист документа «Комплекс автоматизированный измерительный (КАИ) ТМСА 0.13-40.0 Д 099. Руководство по эксплуатации. ТМСА 099. 040. 00Д РЭ».
Таблица 7 - Комплектность комплекса
| Наименование | Обозначение | Кол-во |
| 1 Комплекс автоматизированный измерительный (КАИ) ТМСА 0.13-40.0 Д 099 в составе: | ТМСА 0.13-40.0 Д 099 | 1 шт. |
| 1.1 Векторный анализатор цепей (В АЦ) | ZVA40 | 1 шт. |
| 1.2 Сверхширокополосное приемное устройство | TMR 8140M | 1 шт. |
| 1.3 Генератор сигналов СВЧ | SMF100A | 1 шт. |
| 1.4 Генератор СШП сигналов для частотного диапазона 2.0-40.0 ГГц | TMG015024VN02 | 1 шт. |
| 1.5 Генератор СШП сигналов для частотного диапазона 0.13-2.0 ГГц | ТМГ 070040 ВО 01 | 1 шт. |
| 1.6 Опорно-поворотное устройство (азимутальное) | AL-560-1 | 1 шт. |
| 1.7 Автоматизированный вспомогательный механизм вращения (ВМВ) | - | 2 ком. |
| 1.8 Контроллер перемещения для управления опорно-поворотным устройством и вспомогательным механизмом вращения | ТМС 3112 | 1 шт. |
| 1.9 Набор измерительных антенн A.H. Systems TDS-535 в составе: | A.H. Systems TDS-535 | 1 ком. |
| 1.9.1 Антенна диапазона частот 25 МГц - 70 МГц | FCC-1 | 1 шт. |
| 1.9.2 Антенна диапазона частот 65 МГц - 180 МГц | FCC-2 | 1 шт. |
| 1.9.3 Антенна диапазона частот 170 МГц - 340 МГц | FCC-3 | 1 шт. |
| 1.9.4 Антенна диапазона частот 325 МГц - 1000 МГц | FCC-4 | 1 шт. |
| 1.10 Измерительная антенна для диапазона частот 0.2-2.5 ГГц | ETS-Lindgren EMCO 3106 | 2 шт. |
| 1.11 Измерительная антенна для диапазона частот 0,3 -18 ГГц | ТМА 03-18Э | 1 шт. |
| 1.12 Измерительная антенна для диапазона частот 18-40 ГГц | ТМА 18-40Э | 1 шт. |
| 1.13 Измерительная антенна для диапазона частот 18-40 ГГц | ТМА 18-40 И | 1 шт. |
| 1.14 Малошумящий усилитель (МШУ) | Agilent 83051А | 1 шт. |
| 1.15 Малошумящий усилитель (МШУ) | Салют 18-26 ГГц | 1 шт. |
| 1.16 Малошумящий усилитель (МШУ) | Салют 26-40 ГГц | 1 шт. |
| 1.17 Направленный ответвитель | Agilent 87301 | 1 шт. |
| 1.18 ВЧ кабели для подключения антенн | - | 1 ком. |
| 1.19 ВЧ переходы для подключения антенн | - | 1 ком. |
| 1.20 Кабели питания, управления и синхронизации | - | 1 ком. |
| 1.21 Приборная стойка для размещения оборудования | - | 2 шт. |
| 1.22 ПЭВМ с установленным измерительным программным обеспечением (ПО) и принтером | - | 1 ком. |
| 1.23 Резервная копия ПО и дистрибутив операционной системы | - | 2 диска |
| 1.21 Руководство по эксплуатации | ТМСА 099. 040. 00Д РЭ | 3 книги |
| 1.22 Паспорт | ТМСА 099. 040. 00Д ПС | 1 экз. |
| 1.23 Методика поверки комплекса | 133-19-05 МП | 1 экз. |
осуществляется по документу 133-19-05 МП «Комплекс автоматизированный измерительный (КАИ) ТМСА 0.13-40.0 Д 099. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 30 мая 2019 г.
Основные средства поверки:
- генератор сигналов Agilent N5183A (регистрационный номер 40965-09 в Федеральном информационном фонде по обеспечению единства измерений);
- аттенюатор ступенчатый программируемый 84908M (регистрационный номер 60239-15 в Федеральном информационном фонде по обеспечению единства измерений).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация предприятия-изготовителя
