| Номер в госреестре | 77057-19 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | RTP134, RTP164 |
| Изготовитель | "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2019 |
| Срок свидетельства | 24.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие RTP134, RTP164 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов цифровых запоминающих RTP134, RTP164 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие RTP134, RTP164 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. К осциллографам возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных, а также широкополосных пробников для измерений сигналов на различных платах.
Конструктивно осциллографы цифровые запоминающие RTP134, RTP164 выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, GPIB, USB.
Модификации осциллографов цифровых запоминающих RTP134, RTP164 отличаются штатной полосой пропускания и имеют следующие опции:
B1 - логический пробник;
B7 - генератор перепада;
B101 - расширение памяти до 100 млн. отсчетов на канал;
B102 - расширение памяти до 200 млн. отсчетов на канал;
B105 - расширение памяти до 500 млн. отсчетов на канал;
B110 - расширение памяти до 1 млрд. отсчетов на канал;
B1316 - расширение полосы пропускания до 16 ГГц для RTP134;
RT-ZM130, RT-ZM160 - высокочастотные пробники с полосой 13/16 ГГц.
Общий вид осциллографов цифровых запоминающих RTP134, RTP164 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

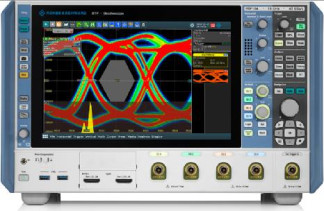

Рисунок 1 - Общий вид средства измерений и обозначение места нанесения знака утверждения
типа.
Идентификационные данные программного обеспечения осциллографов цифровых запоминающих RTP134, RTP164 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих RTP134, RTP164 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW RTP |
| Номер версии (идентификационный номер) ПО | не ниже 4.60.1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Число измерительных каналов | 4 | |||
| Тип входного разъема | BNC-совместимый | |||
| Входное сопротивление, Ом | 50 | |||
| Разрядность АЦП, бит | 8 | |||
| Максимальная частота дискретизации Бд, Гц | 41010 | |||
| Объем памяти на каждый канал, миллионов отсчетов | на каждый канал | на два канала | на один канал | |
| штатно | 50 | 100 | 200 | |
| опция В101 | 100 | 200 | 400 | |
| опция В102 | 200 | 400 | 800 | |
| опция В105 | 500 | 1000 | 2000 | |
| опция В110 | 1000 | 2000 | 2000 | |
| Полоса пропускания BW в двухканальном режиме, ГГц, не менее | RTP134 | 13 | ||
| RTP164, RTP134 c опцией В1316 | 16 | |||
| Номинальные значения времени нарастания переходной характеристики, пс | RTP134 | 33 | ||
| RTP164, RTP134 c опцией В1316 | 27 | |||
| Диапазон значений коэффициента развертки, с/дел | от 210-11 до 1104 | |||
| Пределы допускаемой относительной погрешности по частоте 5F внутреннего опорного генератора | ±110-7 | |||
| Диапазон значений коэффициента отклонения (КО), В/дел | от 0,002 до 1 | |||
| Пределы допускаемой относительной погрешности установки коэффициента отклонения 5КО, % | 2 мВ/дел < КО < 5 мВ/дел | ±2 | ||
| КО > 5 мВ/дел | ±1,5 | |||
| Тип синхронизации | внутренняя, внешняя | |||
| Минимальный уровень внутренней синхронизации, дел, не более | 0,1 | |||
| Режимы запуска | автоматический, ждущий, однократный | |||
| Выходное сопротивление генератора перепада B7, Ом | Несимметричный режим | 50 | ||
| Дифференциальный режим | 100 | |||
| Тип выходного разъема генератора перепада | 2,92 мм «розетка» | |||
| Частота повторения выходных импульсов, Гц | от 5 до 2,5108 | |||
| Амплитуда импульсов отрицательной полярности U, мВ | от 50 до 200 | |||
| Пределы допускаемой погрешности установки амплитуды импульсов в несимметричном режиме в диапазоне частот от 5 Гц до 100 МГц, мВ, не более | ±(0,02U +15) | |||
| Время нарастания и спада импульса, пс, не более | 26 | ||
| Входное сопротивление пробников RT-ZM13, RT-ZM16, Ом | Несимметричный режим | Контакт типа «игла» | 2105 |
| RT-ZMA40 | 50 | ||
| Дифференциальный режим | Контакт типа «игла» | 4105 | |
| RT-ZMA40 | 100 | ||
| Тип входного разъема пробников модулем RT-ZMA40 | SMA «вилка» | ||
| Диапазон входных напряжений, В | от ±0,025 до ±2,5 | ||
| Пределы допускаемой дополнительной относительной погрешности установки коэффициента отклонения 5КО осциллографа совместно с пробниками RT-ZM13, RT-ZM16, % | ±0,5 | ||
| Полоса пропускания в двухканальном режиме, ГГц, не менее | RTP134 с пробником RT-ZM13 | 8,5 | |
| RTP164 и RTP134 с опцией В1316 с пробником RT-ZM16 | 10,5 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В | от 100 до 240 |
| Потребляемая мощность, Вт, не более | 1000 |
| Габаритные размеры (ширина х высота х глубина), мм, не более | 463x285x349 |
| Масса (без опций и аксессуаров), кг, не более | 20 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 40 °С, %, не более | от +5 до +45 85 |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность при температуре 40 °С, %, не более | от -40 до +70 85 |
| Время прогрева, мин | 30 |
| Средняя наработка на отказ, лет | 10 |
наносится на лицевую панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Осциллограф цифровой запоминающий | RTP134, RTP164 | 1 шт. |
| Опция логического пробника | B1 | по отдельному заказу |
| Опция генератора перепада | B7 | по отдельному заказу |
| Опция расширения памяти до 100 млн. отсчетов на канал | B101 | по отдельному заказу |
| Опция расширения памяти до 200 млн. отсчетов на канал | B102 | по отдельному заказу |
| Опция расширения памяти до 500 млн. отсчетов на канал | B105 | по отдельному заказу |
| Наименование | Обозначение | Количество |
| Опция расширения памяти до 1 млрд. отсчетов на канал | B110 | по отдельному заказу |
| Опция расширения полосы пропускания до 16 ГГц для RTP134 | B1316 | по отдельному заказу |
| Опция, высокочастотного пробника с полосой 13 ГГц | RT-ZM130 | по отдельному заказу |
| Опция, высокочастотного пробника с полосой 16 ГГц | RT-ZM160 | по отдельному заказу |
| Кабель питания | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-6414-441-2019 | 1 экз. |
осуществляется по документу РТ-МП-6414-441-2019 «ГСИ. Осциллографы цифровые запоминающие RTP134, RTP164. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 октября 2019 года.
Основные средства поверки:
- калибратор осциллографов 9500B (регистрационный номер в Федеральном информационном фонде 30374-13);
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09);
- ваттметр проходящей мощности СВЧ NRP-Z28 (регистрационный номер в Федеральном информационном фонде 43643-10).
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер в Федеральном информационном фонде 39089-08);
- осциллограф стробоскопический WaveExpert 100H (регистрационный номер в Федеральном информационном фонде 32489-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия
