| Номер в госреестре | 77058-19 |
| Наименование СИ | Комплекс измерительно-вычислительный центра сбора и обработки информации (ЦСОИ) ООО "Газпром энерго" |
| Изготовитель | ИТЦ ООО "Газпром энерго", г.Оренбург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-вычислительный центра сбора и обработки информации (ЦСОИ) ООО «Г азпром энерго» (далее - ИВК ЦСОИ ООО «Г азпром энерго») предназначен для измерения времени в шкале времени UTC(SU), активной и реактивной электрической энергии.
Принцип действия ИВК ЦСОИ ООО «Г азпром энерго» при измерении времени заключается в формировании шкалы времени и хранении этой шкалы времени в серверах синхронизации времени ССВ-1Г (Регистрационный номер 58301-14). Серверы синхронизации времени ССВ-1Г осуществляют сравнение сигнала от внутреннего модуля «ГЛОНАСС/GPS» с частотой внутреннего опорного генератора и подстройку частоты опорного генератора. В случае отсутствия видимых спутников ГЛОНАСС/GPS для хранения текущего времени и формирования сигналов синхронизации используется внутренний опорный генератор серверов синхронизации времени ССВ-1Г. Серверы синхронизации времени ССВ-1Г передают шкалу времени по локальной сети Ethernet по протоколу NTP для синхронизации часов компонентов ИВК ЦСОИ ООО «Газпром энерго» (серверов, автоматизированных рабочих мест) и внешних устройств (устройств сбора и передачи данных (далее - УСПД), счетчиков электрической энергии). Серверы синхронизации времени ССВ-1Г являются дублирующими, в случае выхода из строя одного сервера ССВ-1Г синхронизация компонентов ИВК ЦСОИ ООО «Газпром энерго» и внешних устройств осуществляется от другого сервера ССВ-1Г. В случае выхода из строя одновременно двух серверов ССВ-1Г, компоненты ИВК ЦСОИ ООО «Газпром энерго» имеют возможность синхронизации с другим источником точного времени - сервером синхронизации времени ССВ-1Г, входящим в состав ИВК ОАО «Газпром» (Регистрационный номер 66975-17)
Принцип действия ИВК ЦСОИ ООО «Газпром энерго» при измерении активной и реактивной электрической энергии заключается в получении результатов измерений электрической энергии и служебной информации по цифровым каналам связи от автоматизированных информационно-измерительных систем коммерческого учета электрической энергии утвержденного типа (далее - АИИС КУЭ).
ИВК ЦСОИ ООО «Г азпром энерго» обеспечивает прием информации по основному каналу связи - спутниковой связи стандарта DVB-S2, обеспечивающей обмен данными по сети Ethernet между ИВК ЦСОИ ООО «Газпром энерго» и измерительно-вычислительными комплексами опрашиваемых АИИС КУЭ и региональных центров сбора данных. При отсутствии связи по основному каналу, происходит автоматическое переключение на резервный канал связи, реализованный наземными проводными каналами связи, такими как xDSL, E1, Dial-Up, обеспечивающими обмен данными между ИВК ЦСОИ ООО «Газпром энерго» и УСПД, входящими в состав опрашиваемых АИИС КУЭ.
В ИВК ЦСОИ ООО «Газпром энерго» обеспечена возможность ручного переключения на аварийный канал связи, реализованный по сети сотовой связи стандарта GSM/GPRS, обеспечивающей обмен данными со счетчиками электрической энергии, входящими в состав опрашиваемых АИИС КУЭ.
ИВК ЦСОИ ООО «Газпром энерго» хранит измерительную информацию (результаты измерений электрической энергии) и служебную информацию (журналы событий УСПД и счетчиков электрической энергии) в БД под управлением СУБД Oracle и MSSQL. ИВК ЦСОИ ООО «Газпром энерго» осуществляет математическую обработку результатов измерений, заключающуюся в умножении на коэффициенты трансформации измерительных
трансформаторов тока и напряжения, сведения баланса электрической энергии по подстанции, расчета потерь электрической энергии в линиях электропередачи и силовых трансформаторах.
ИВК ЦСОИ ООО «Газпром энерго» состоит из шкафов низковольтных комплектных устройств (НКУ) и автоматизированных рабочих мест (АРМ). В состав шкафа НКУ1 входят серверы Stratus ft4700 и DL 580G5, работающие под управлением операционной системы Microsoft Windows Server Enterprise Edition, система хранения данных EVA 4400DC, сервер синхронизации времени ССВ-1Г и сетевое оборудование Cisco. В состав шкафа НКУ2 и НКУ 3 входят серверы Stratus ft4700, DL 580G5, DL 360G4 и HP DL 360 G4p, сервер синхронизации времени ССВ-1Г, оптический коммутатор StorageWorks 8/24 Base (16) Full Fabric Ports Enabled SAN Switch, коммутатор Catalyst 3750 48 10/100/1000 4 T/SFP LAN Base Image, система хранения данных EVA 4400DC, ленточная библиотека StorageWorks MSL6030 1 LTO-4 Ultrium 1840 Fibre Channel Tape Library. Оборудование шкафов НКУ и АРМ объединены в локальную сеть Ethernet ООО «Г азпром энерго».
Передача результатов измерений электрической энергии осуществляется автоматически или по команде оператора с АРМ по электронной почте в виде файлов XML макет 80020. В ИВК ЦСОИ ООО «Газпром энерго» реализован информационный обмен данными (макеты XML формата 80020, 80030) с системой автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Межрегионэнергосбыт», регистрационный номер № 65280-16. Передача информации происходит по сети Интернет через межсетевой экран с использованием электронно-цифровой подписи (ЭЦП).

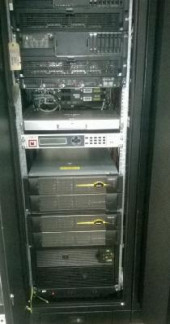

Общий вид ИВК ЦСОИ ООО «Газпром энерго» приведен на рисунке 1. Пломбирование замков и дверей шкафов ИВК ЦСОИ ООО «Газпром энерго» производится после первичной приемки, а также после проведения планового технического обслуживания в установленные сроки с помощью пломбам-наклеек произведенных ООО «Газпром энерго».
В состав ИВК ЦСОИ ООО «Газпром энерго» входит программное обеспечение (далее - ПО):
- ПО «АльфаЦЕНТР» и ПК «Энергосфера» установленное на серверах ИВК, осуществляет обработку, организацию учета и хранения результатов измерений электрической энергии, а также их отображение и передачу в автоматическом режиме в форматах, предусмотренных регламентом оптового рынка электроэнергии;
- ПО «АльфаЦЕНТР» и ПК «Энергосфера», установленное на АРМ пользователей, осуществляет отображение, хранение и вывод на печать результатов измерений и журналов событий.
ПО «АльфаЦЕНТР», осуществляет хранение информации в БД под управлением СУБД Oracle, ПК «Энергосфера», осуществляет хранение информации в БД под управлениемСУБД MSSQL.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные признаки метрологически значимого программного обеспечения ИВК приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные признаки метрологически значимой части ПО «АльфаЦЕНТР»_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | ac_metrology.dll |
| Номер версии (идентификационный номер) программного обеспечения | 12.1 |
| Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) | 3e736b7f380863f44cc8e6f7bd211c54 |
Таблица 2 - Идентификационные признаки метрологически значимой части ПО «Энергосфера»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | pso_metr.dll |
| Номер версии (идентификационный номер) программного обеспечения | 1.1.1.1 |
| Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) | cbeb6f6ca69318bed976e08a2bb7814b |
ИВК ЦСОИ ООО «Газпром энерго» приведены в таблице 3.
Таблица 3
| Характеристика | Значение |
| 1 | 2 |
| Пределы допускаемого значения поправки часов ИВК относительно шкалы времени UTC, с | ±1 |
| Пределы допускаемой абсолютной погрешности измерения активной и реактивной электрической энергии при сборе, хранении, обработке и передачи результатов измерений, единиц младшего разряда | ±1 |
| 1 | 2 |
| Формирование XML-файла (макет 80020) для передачи в программноаппаратный комплекс администратора торговой системы оптового рынка электроэнергии | автоматическое |
| Формирование баз данных с результатами измерений с указанием времени проведения измерений, журналов событий УСПД, счетчиков | автоматическое |
| Глубина хранения результатов измерений в базах данных, год, не менее | 3,5 |
| Ведение журналов событий ИВК | автоматическое |
| Параметры электрического питания: - частота сети, Гц - напряжение, В | от 49 до 50 от 198 до 242 |
| Рабочие условия применения компонентов ИВК: | |
| - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 25 °С, %, не более | от 0 до 35 90 |
| Потребляемая мощность, В • А, не более | 8000 |
| Режим работы | непрерывный круглосуточный |
| Среднее время восстановления, часов | не более 1 |
| Средний коэффициент готовности | не менее 0,99 |
наносится на титульный лист формуляра АУВП.411711.002.ФО «Центр сбора и обработки информации (ЦСОИ) Комплекс измерительно-вычислительный ООО «Газпром энерго» Формуляр».
Таблица 4 - Комплектность ИВК
| Наименование | Тип оборудования | Количество |
| 1 | 2 | 3 |
| Шкаф НКУ1 | ||
| Сервер | Stratus ft4700 | 1 шт. |
| Сервер | DL 580G5 | 2 шт. |
| Система хранения данных | EVA 4400DC | 1 шт. |
| Сервер синхронизации времени | ССВ-1Г | 1 шт. |
| Оптический коммутатор | StorageWorks 8/24 Base (16) Full Fabric Ports Enabled SAN Switch | 2 шт. |
| Коммутатор | Catalyst 3750 48 10/100/1000 4 T/SFP LAN Base Image | 2 шт. |
| Консоль управления монитор и клавиатура | TFT7600 Rackmount | 1 шт. |
| КВМ коммутатор | KVM - Server console switch | 1 шт. |
| Концентратор сетевой | Digi Anywhere USB/2 | 2 шт. |
| Источник бесперебойного питания | APC Smart-UPS RT 8000VA | 1 шт. |
| Стойка | HP 42U | 1 шт. |
| 1 | 2 | 3 |
| Шкаф НКУ2; НКУ3 | ||
| Сервер | Stratus ft4700 | 1 шт. |
| Сервер | DL 580G5 | 2 шт. |
| Сервер | DL 360G4 | 1 шт. |
| Сервер | DL 360G4p | 1 шт. |
| Система хранения данных | EVA 4400DC | 1 шт. |
| Сервер синхронизации времени | ССВ-1Г | 1 шт. |
| Ленточная библиотека | StorageWorks MSL6030 1 LTO-4 Ultrium 1840 Fibre Channel Tape Library | 1 шт. |
| Ленточная библиотека | StorageWorks 1/8 Ultrium 448 | 2 шт. |
| Оптический коммутатор | StorageWorks 8/24 Base (161 Full Fabric Ports Enabled SAN Switch | 2 шт. |
| Коммутатор | Cisco Catalyst 2960 48 10/100/1000 4 T/SF | 2 шт. |
| Консоль управления монитор и клавиатура | TFT7600 Rackmount | 1 шт. |
| КВМ коммутатор | KVM - Server console switch | 2 шт. |
| Концентратор сетевой | Digi Anywhere USB/2 | 1 шт. |
| Источник бесперебойного питания | APC Smart-UPS RT 8000VA | 1 шт. |
| Источник бесперебойного питания | APC Smart-UPS 2200VA | 4 шт. |
| Консоль управления монитор и клавиатура | APC AP5017R | 1 шт. |
| КВМ коммутатор | KVM - Server console switch | 1 шт. |
| Стойка | ZPAS SZB SE 47U | 2 шт. |
| В составе ЦСОИ: | ||
| Проекционный модуль | 0verView-mDG50-DL | 1шт. |
| Подставка | 87 cm для OverView- mP50 | 1шт. |
| Интерфейсный кабель (медный) | DVI-DVI, 10m | 1шт. |
| Контроллер | TransForm A Процессорный блок | 1шт. |
| Контроллер | TransForm A OmniBus Блок расширения | 1шт. |
| TransForm A | Карта графическая выходная, цифр. UGX | 1шт. |
| TransForm A | Карта масштабирования OmniScaler UXG | 1шт. |
| TransForm A | Карта для входных сигналов Dual RGB | 1шт. |
| TransForm A | Карта для входных аналоговых видео сигналов | 1шт. |
| Лицензия на Аргус TransForm A | Base License | 1шт. |
| TransForm A | Лицензия на выходной канал (за каждый) | 1шт. |
| Операционная система | Windows XP WS Pro | 1шт. |
| Автоматизированные рабочие места | ||
| АРМ | Администратора | 1 шт. |
| АРМ | Диспетчеров/операторов «Газпром» | 2 шт. |
| АРМ | Пользователей ООО «Г азпром энерго» | 4 шт. |
| 1 | 2 | 3 |
| Документация | ||
| Комплекс измерительновычислительный центра сбора и обработки информации (ЦСОИ) ООО «Газпром энерго» Методика поверки | МП-231-RA.RU.310556-2019 | 1 шт. |
| Центр сбора и обработки информации (ЦСОИ) Комплекс измерительно-вычислительный ООО «Г азпром энерго» Формуляр | МРЕК.411711.049.ФО | 1 шт. |
осуществляется по документу МП-231-КЛ.Яи.310556-2019 «Комплекс измерительновычислительный центра сбора и обработки информации (ЦСОИ) ООО «Газпром энерго». Методика поверки», утвержденному ФГУП «СНИИМ» от 09.09.2019 г.
Основные средства поверки:
устройство синхронизации частоты и времени Метроном версии 300 (Рег. № 56465-14). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься на свидетельство о поверке в виде наклейки.
Методика измерений изложена в документе «Методика измерений электрической энергии с использованием комплекса измерительно-вычислительного центра сбора и обработки информации (ЦСОИ) ООО «Газпром энерго». Свидетельство об аттестации методики измерений № 315-RA.RU.311735-2016 от 09.09.2019 г.
Нормативные документы, устанавливающие требования к комплексу измерительновычислительному центра сбора и обработки информации (ЦСОИ) ООО «Газпром энерго»
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
