| Номер в госреестре | 77070-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LR-110 |
| Изготовитель | "Shandong Taikai Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LR-110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока предназначены для установки в комплектные распределительные устройства с элегазовой изоляцией (КРУЭ).
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой однофазные, закрытые трансформаторы тока проходной конструкции. Основная высоковольтная изоляция обеспечивается за счет элегаза. Трансформаторы имеют тороидальные сердечники с вторичными обмотками, которые расположены внутри элегазового объема на алюминиевой трубе, внутри которой проходит токоведущий стержень, проходящий по оси трансформатора внутри корпуса. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки, закрепленной на крышке трансформаторного отсека. Контактная коробка закрывается металлической крышкой. Крышка пломбируется через отверстие в двух крепежных болтах с целью ограничения доступа к измерительной цепи.

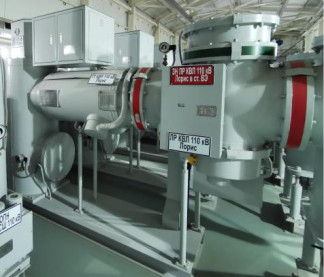

Общий вид средства измерений приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Значение для заводских номеров | |
| Наименование характеристики | 0914623, 0904634, 0904651, 0915633, 0907643, 0911629, 0906639, 0913627, 0905636, 0913628, 0909616, 0905649, 0909617, 0909645, 0908619, 0909644, 0905637, 0908699, 0912630, 0905698, 0911626, 0915632, 0910624, 0912625, 0914622, 0910631, 0909711 |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 1000 |
| Номинальный вторичный ток 12ном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток | 0,2S |
| для измерений и учета | |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | LR-110 | 27 шт. |
| Паспорт | LR-110 | 27 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока LR-110
| Зарегистрировано поверок | 27 |
| Поверителей | 1 |
