| Номер в госреестре | 77071-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JSQ-110 |
| Изготовитель | "Shandong Taikai Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JSQ-110 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения предназначены для установки в комплектные распределительные устройства с элегазовой изоляцией (КРУЭ).
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения представляют собой масштабные преобразователи индуктивного типа, размещенные по три штуки в баке, заполненном элегазом. Имеют одну первичную и три вторичных обмотки. Плотность элегаза контролируется специальным монитором плотности. Сердечники трансформаторов напряжения набраны из листов трансформаторной стали прямоугольного сечения и имеют низкие потери. Активная часть трансформаторов напряжения помещена в бак, изготовленный из алюминия. Первичные обмотки вводятся в бак через изоляционную перегородку, которая выполнена из литого полимера. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки расположенной на баке. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

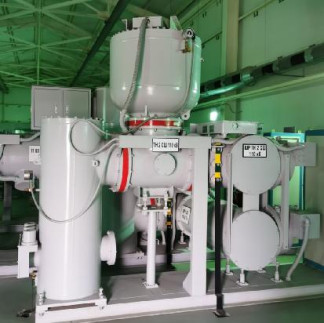

Общий вид средства измерений приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 09026-А, 09026-В, 09026-С, 09032-А, 09032-В, 09032-С | |
| Номинальное напряжение первичной обмотки и1ном, кВ | 110/V3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/V3 |
| Номинальная частота fII0M, Гц | 50 |
| Класс точности основной вторичной обмотки | 0,2 |
| Номинальная мощность основной вторичной обмотки, ВА | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | JSQ-110 | 6 шт. |
| Паспорт | JSQ-110 | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Нормативные документы, устанавливающие требования к трансформаторам напряжения JSQ-110
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
