| Номер в госреестре | 77074-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | SUD |
| Изготовитель | "Trench Germany GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 24.12.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения SUD предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электросетях 110, 150 и 220 кВ в КРУЭ.
Принцип действия трансформаторов напряжения SUD (далее по тексту -трансформаторы напряжения) основан на явлении электромагнитной индукции переменного тока.
Каждый трансформатор имеет первичную и до четырех вторичных обмоток.
Сердечники, набранные из листов электротехнической стали в виде замкнутых квадратов, имеют низкие потери. Бак трансформатора напряжения изготовлен из алюминия или стали. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной.
Выводы вторичных обмоток подключены к клеммам контактной коробки, расположенной на боковой поверхности трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Трансформаторы напряжения выпускаются в четырех модификациях SUD 123/S, SUD 145/S, SUD 170/S, SUD 245/S для работы в электрических сетях 110, 150 и 220 кВ соответственно.

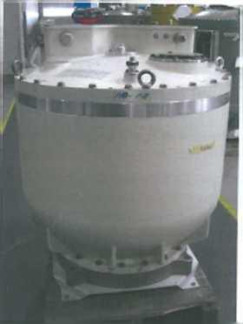

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| SUD 123/S SUD 145/S | SUD 170/S | SUD 245/S | |
| Класс напряжения, кВ | 110 | 150 | 220 |
| Наибольшее рабочее напряжение, кВ | 126, 145 | 170 | 252 |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 | 150/V3 | 220/V3 |
| Номинальное напряжение основных вторичных обмоток, В | 100/V3; 100/3; 100 | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/V3; 100/3; 100 | ||
| Класс точности: - основных вторичных обмоток для измерения - дополнительных вторичных обмоток для защиты | 0,1; 0,2; 0,5; 1; 3 3P, 6Р | ||
| Номинальная мощность основных вторичных обмоток для измерения, ВА | от 5 до 300 | ||
| Номинальная мощность дополнительных вторичных обмоток для защиты, ВА | от 10 до 400 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| STTD 123/S SUD 145/S SUD 170/S SUD 245/S | |
| Масса, кг, не более | 725 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 980x980x1135 |
| Климатическое исполнение по ГОСТ 15150-69 | У3 |
наносится на титульный лист паспорта типографским способом и на табличку трансформатора напряжения.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | SUD 123/S; SUD 145/S; SUD 170/S; SUD 245/S | 1 шт. (модификация по заказу) |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель напряжения составной ДН-160пт (регистрационный номер в Федеральном информационном фонде 53115-13);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения SUD
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия Техническая документация изготовителя «Trench Germany GmbH»
