Весы платформенные ПВ, 77083-19

Назначение

Весы платформенные ПВ (далее - весы) предназначены для статических измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговые электрические сигналы с датчиков поступают в индикатор, содержащий аналогово-цифровой преобразователь, где сигналы суммируются и преобразуются в цифровой код. Результаты взвешивания (значение массы груза) индицируются на цифровом дисплее, расположенном на передней панели индикатора вместе с функциональной клавиатурой и/или на дисплее ПК.

Весы состоят из грузоприемного устройства (далее - ГПУ), выполненного в виде одной или нескольких грузоприемных платформ, и индикатора, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей и т.п.). В весах предусмотрена возможность установки дополнительного индикатора.

В весах используются:

-    датчики весоизмерительные тензорезисторные H8C (регистрационный номер в ФИФ 55371-19), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай;

-    датчики весоизмерительные тензорезисторные L6E3, L6Q, L6W (регистрационный номер в ФИФ 55198-19), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай;

-    датчики весоизмерительные МВ 150 (регистрационный номер в ФИФ 44780-10), производство ЗАО «ВИК «Тензо - М», Россия, п. Красково.

В качестве индикатора в весах используются:

-    приборы весоизмерительные CI 5010А (регистрационный номер в ФИФ № 50968-12), производство «^AS Corporation», Р. Корея;

-    приборы весоизмерительные МИ (модификация МИ ВДА (ВЖА)/7Я, МИ ВДА (ВЖА)/12Я) (регистрационный номер в ФИФ 61378-15), производство ООО «МИДЛиК», г. Москва;

-    приборы весоизмерительные Микросим, регистрационный номер в ФИФ 75654-19, производства ООО НПП «Метра», г.Обнинск.

Управление весами осуществляется с помощью функциональной клавиатуры индикатора и/или персонального компьютера (ПК). Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

-    полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

-    устройство первоначальной установки на нуль (п. Т.2.7.2.4);

-    устройство слежения за нулем (п. Т.2.7.3);

-    устройство выборки массы тары (п. Т.2.7.4);

Дополнительно в весах предусмотрен режим взвешивания животных.

На ГПУ весов или на индикаторе прикрепляется маркировочная табличка, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    класс точности по ГОСТ OIML R 76-1-2011;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значения поверочного интервала (е) и действительной цены деления (d);

-    знак утверждения типа средств измерений;

-    заводской номер.

Весы выпускаются однодиапазонными в модификациях: ПВ-40-0,02, ПВ-50-0,02 ПВ-60-0,02, ПВ-100-0,05, ПВ-150-0,05, ПВ-200-0,1, ПВ-250-0,1, ПВ-300-0,1, ПВ-500-0,2, ПВ-600-0,2, ПВ-800-0,5, ПВ-1000-0,5, ПВ-10000-5, ПВ-15000-5, которые отличаются друг от друга значениями максимальной нагрузки, поверочного интервала, модификациями подключаемых индикаторов.

Весы при заказе имеют обозначения вида:

ПВ-Х1-Х2,

где ПВ - тип весов;

Х1 - величина максимальной нагрузки, кг:

- 40, 50, 60, 100, 120; 150, 200, 250, 300, 500, 600, 800;1000, 10000, 15000 Х2 - значение (е), кг 0,02; 0,05; 0,1; 0,2; 0,5; 5

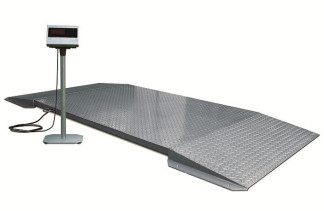

Общий вид весов представлен на рисунках 1, 2.

Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки представлены на рисунках 3,4.

CI-5010A    М0601

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

ПО состоит из метрологически значимой и метрологически незначимой части.

Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной на плате устройства обработки аналоговых данных индикатора, и загружается на заводе-изготовителе. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 .................................................................средний (III).

Значения Мах и Min, d, е, числа поверочных интервалов (n) при поверке для модификаций весов приведены в таблице 2.

Таблица 2 - Метрологические характеристики весов модификаций ПВ

Таблица 3 - Метрологические характеристики

Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблице 4, для массы нетто при любом значении массы тары, соответственно.

Таблица 4- Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ или на индикаторе, фотохимическим способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов).

Основные средства поверки:

- рабочий эталон единицы массы 4-го разряда по Приказу Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» гири номинальной массой от 2 до 20 кг; от 200 до 5000 кг, класса точности М1 и М1-2 по ГОСТ OIML 111-1-2009. «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 3, 4.

Сведения о методах измерений

изложены в эксплуатационной документации.

Нормативные документы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 28.29.31-003-37597719-2018. Весы платформенные ПВ. Технические условия
