| Номер в госреестре | 77086-19 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | АО "Нефтебаза "Красный Яр", пос.Красный Яр |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-2000 предназначены для измерения объема и массы нефти, а также приема, хранения и отпуска нефти.
Тип резервуаров - стальные вертикальные цилиндрические с теплоизоляцией, номинальной вместимостью 2000 м .
Резервуары представляют собой металлический сосуд в форме вертикального цилиндра с теплоизоляцией крыши и стенки, с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Резервуары стальные вертикальные цилиндрические РВС-2000 являются по принципу действия закрытым, по расположению - наземным.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-2000 расположены на территории ПСП ООО «Южно-Охтеурское».

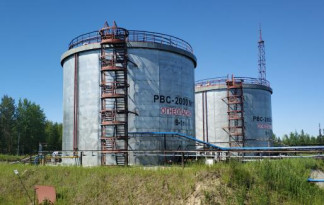

Общий вид резервуаров стальных вертикальных цилиндрических РВС-2000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-2000 не предусмотрено.
отсутствует.
Таблица 1 -Метрологические характеристики
| Наименование характеристики | Значение |
| №134 №135 | |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров, % | ±0,25 |
Таблица 2 -Технические характеристики
| Наименование характеристики | Значение | ||
| №134 | №135 | ||
| Габаритные размеры, мм, не более - высота | 11920 | 11920 | |
| - внутренний диаметр | 15180 | 15180 | |
| Рабочая среда | нефть по ГОС | ГР 51858-2002 | |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +50 | ||
| - атмосферное давление, кПа | от 84 до 106,7 | ||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуары стальные вертикальные цилиндрические, (зав. № 134, №135) | РВС-2000 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется по документу РМГ 105-2010 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом».
Основные средства поверки:
- рулетка измерительная металлическая ТС30/5 (регистрационный №22003-07);
- рулетка измерительная металлическая 2-го класса точности, Р20Н2Г (регистрационный №55464-13);
- толщиномер ультразвуковой УТ-93П (регистрационный №10479-98);
- теодолит электронный RGK T-02 (регистрационный №55445-13);
- теодолит 3Т5КП (регистрационный №45283-10);
- штангенциркуль типа ТТТЦ-ТТ -250-0,05 (регистрационный №22088-01);
- термометр ртутный стеклянный ТЛ - 4 (регистрационный №303-91);
- нивелир с компенсатором GEABOX N7-36 (регистрационный №56338-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице в местах подписи поверителя.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
РМГ 105-2010 ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом
