| Номер в госреестре | 77089-19 |
| Наименование СИ | Спектрометр эмиссионный |
| Обозначение типа СИ | SPECTROMAXx LMF15 |
| Изготовитель | "Spectro Analytical Instruments GmbH", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометр эмиссионный SPECTROMAXx LMF15 (далее - спектрометр) предназначен для измерений массовой доли элементов в металлах и сплавах.
Принцип действия спектрометра эмиссионного SPECTROMAXx LMF15 основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.
Конструктивно спектрометр состоит из источника возбуждения спектра, оптической системы и системы управления и регистрации спектров.
Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между исследуемым образцом и электродом. Световой поток попадает сквозь входную щель в оптическую систему спектрометра, где происходит разложение эмиссионного излучения в спектр и фиксируется интенсивность излучения на выбранных для целевого компонента пробы длинах волн. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и массовой долей элемента в градуировочных образцах. Весь анализ и расчет массовой доли компонента пробы выполняется автоматически под управлением внешнего компьютера с установленным программным обеспечением.

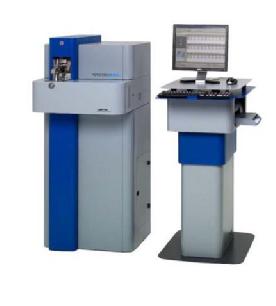

Общий вид средства измерений и обозначение места нанесения знака поверки представлены на рисунке 1.
ч
Пломбирование спектрометра не предусмотрено.
Спектрометр оснащен программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометра приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Spark Analyzer Vision Mx of Spectro Smart |
| Номер версии (идентификационный номер) ПО | Max 1.00.0011 |
| Цифровой идентификатор ПО | - |
Технические характеристикиТаблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 160 до 670 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, % | 5 |
| Чувствительность, имп/%, не менее1) | 500 000 |
| Предел обнаружения, %, не более2) | 0,002 |
1) Значение нормировано для Si на длине волны 288,2 нм с массовой долей не
более 0,6 %
2) Значение нормировано для Mn на длине волны 294,9 нм с массовой долей не
более 0,008 %
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число спектральных каналов на одну программу | 128 |
| Габаритные размеры, мм, не более: | |
| - высота | 1370 |
| - ширина | 600 |
| - глубина | 740 |
| Масса, кг, не более | 120 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 220±15 |
| - частота переменного тока, Гц | от 50 до 60 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +28 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр эмиссионный | SPECTROMAXx LMF15 | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП 63-251-2019 | 1 экз. |
осуществляется по документу МП 63-251-2019 «ГСИ. Спектрометр эмиссионный SPECTROMAXx LMF15. Методика поверки», утвержденному ФГУП «УНИИМ» 19 августа 2019 г.
Основные средства поверки:
- ГСО 8658-2005 стандартные образцы состава алюминия (комплект VSA1): интервал аттестованных значений массовой доли элементов от 0,000092 до 0,91 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,000012 до ±0,06 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого спектрометра с требуемой точностью.
Знак поверки наносится на переднюю панель спектрометра.
приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений спектрометр применяется в соответствии с аттестованными методами (методиками) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Техническая документация фирмы «SPECTRO Analytical Instruments GmbH», Германия
