| Номер в госреестре | 77092-19 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-8 |
| Изготовитель | ОАО "Сибтехмонтаж", г.Красноярск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-8 предназначен для измерений объема и массы нефти, а также приема, хранения и отпуска нефти.
Резервуар стальной горизонтальный цилиндрический РГС-8 представляет собой сварной металлический сосуд в форме горизонтального цилиндра.
Резервуар стальной горизонтальный цилиндрический РГС-8 является по принципу действия закрытым, по расположению - подземным.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства. Резервуар стальной горизонтальный цилиндрический РГС-8 расположен на территории ПСП ООО «Южно-Охтеурское».

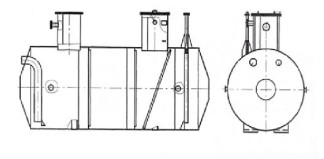

Эскиз резервуара представлен на рисунке 1.
Рисунок 1 - Эскиз резервуара
Пломбирование резервуара стального горизонтального цилиндрического РГС-8 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 8 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм | |
| - высота | 3290 |
| - диаметр внутренний | 2000 |
| Рабочая среда | нефть по ГОСТ Р 51858-2002 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -35 до +40 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуар стальной горизонтальный цилиндрический (зав. №12) | РГС-8 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- Рабочий эталон 2 разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости, утвержденной приказом Росстандарта №256 от 7 февраля 2018 г.;
- Система измерительная «Струна» (регистрационный №28116-09);
- Термометр ртутный стеклянный лабораторный ТЛ - 4 (регистрационный №28208-04);
- Манометр цифровой, мод.ДМ5002М-А (регистрационный № 68984-17);
- Ареометр АНТ-1 (регистрационный № 6262-83);
- Рулетка измерительная металлическая с грузом РНГ (регистрационный №43611-10). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-8
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
