| Номер в госреестре | 77094-19 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-25, РГС-50 |
| Изготовитель | ОАО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-25, РГС-50 предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуаров - горизонтальные стальные цилиндрические номинальной вместимостью 25 м3 и 50 м3.
Резервуары представляют собой:
- РГС-25 зав. №№ 1,2 - горизонтальные стальные сосуды цилиндрической формы с усеченно-коническими днищами наземного исполнения, оборудованные люками и приемнораздаточными патрубками для заполнения и опорожнения резервуаров;
- РГС-25 зав. № 6578 - горизонтальный стальной сосуд цилиндрической формы с коническими днищами подземного исполнения, оборудованный люками и приемнораздаточными патрубками для заполнения и опорожнения резервуаров;
- РГС-50 зав. №№ 6597, 6598, 6599 - горизонтальные стальные сосуды цилиндрической формы с коническими днищами наземного исполнения, оборудованные люками и приемнораздаточными патрубками для заполнения и опорожнения резервуара.
Резервуары горизонтальные стальные цилиндрические РГС-25 зав. №№ 1, 2 расположены на территории НПС «Малиновка», АО «Транснефть-Дружба», 392509, Тамбовская область, Тамбовский район, поселок Дружба.
Резервуары горизонтальные стальные цилиндрические РГС-25 зав. № 6578, РГС-50 зав. №№ 6597, 6598, 6599 расположены на территории ЛПДС «Никольское», АО «Транснефть-Дружба», 393740, Тамбовская область, Мичуринский район, село Новоникольское.
Эскиз резервуаров горизонтальных стальных цилиндрических РГС-25 представлен на рисунках 1, 2.

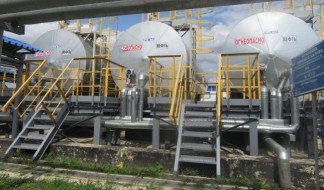

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-50 представлен на рисунке 3.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-25, РГС-50 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Тип резервуара | РГС- 25 | РГС- 25 | РГС- 25 | РГС- 50 | РГС- 50 | РГС- 50 |
| Заводской номер | 1 | 2 | 6578 | 6597 | 6598 | 6599 |
| Номинальная вместимость, м3 | 25 | 25 | 25 | 50 | 50 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,25 | |||||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, °C | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-25 | 3 шт. |
| Резервуар горизонтальный стальной цилиндрический | РГС-50 | 3 шт. |
| Паспорт | - | 6 экз. |
| Градуировочная таблица | - | 6 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ», пределы допускаемой относительной погрешности комплекса ±0,15 % (регистрационный номер 20570-03);
- уровнемер Струна-М (регистрационный номер 15669-02);
- термометр лабораторный электронный ЛТ-300 (регистрационный номер 45379-10). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-25 и РГС-50
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
