| Номер в госреестре | 77106-19 |
| Наименование СИ | Аппаратура тензоизмерительная |
| Обозначение типа СИ | 16СУ27Ф |
| Изготовитель | АО "ЛИИ им.М.М.Громова", г.Жуковский |
| Год регистрации | 2019 |
| Срок свидетельства | 25.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура тензоизмерительная 16СУ27Ф предназначена для измерений относительных напряжений тензодатчиков (тензомостов) при измерениях статодинамических нагрузок в узлах и элементах конструкций.
Принцип работы аппаратуры тензоизмерительной 16СУ27Ф основан на преобразовании изменений сопротивления тензорезисторов, включённых по мостовой схеме, при деформациях конструкции в напряжение с последующим его усилением и фильтрацией.
Аппаратура тензоизмерительная 16СУ27Ф состоит из устройства согласующего (СУ) с входными, выходным и питающим кабелями, а также пульта управления (ПУ) и пульта балансировки (ПБ).
СУ состоит из усилителя и источника питания, которые размещены на отдельных платах внутри блока СУ и соединяются с помощью коммутационной платы.
ПУ предназначен для установки диапазонов измерений, частотных диапазонов, балансировки мостов и контроля измерительных каналов и тензодатчиков. ПУ имеет цифровое табло и клавиатуру. Контроллер пульта управления связан с помощью интерфейса RS-485 с контроллером источника питания согласующего устройства.
ПБ предназначен для включения режима автоматической балансировки всех каналов в полёте. На пульте имеется кнопка запуска балансировки и сигнальный светодиод, который индицирует режим балансировки.

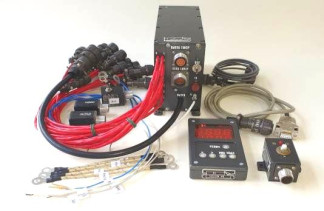

Общий вид аппаратуры тензоизмерительной 16СУ27Ф с указанием места пломбировки от несанкционированного доступа и гравировки знака утверждения типа приведён на рисунке 1.
Конструкция аппаратуры тензоизмерительной 16СУ27Ф исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов | 16 |
| Схема включения тензорезисторов | мостовая |
| Питание тензомостов | током |
| Диапазон сопротивлений тензорезисторов, Ом | от 100 до 400 |
| Диапазоны измерений при сопротивлении тензомоста 200 Ом, мВ/В Диапазоны измерений в зависимости от сопротивления тензомоста рассчитываются по формуле: D=D200 xR/200, где: - D200 - диапазон измерений при сопротивлении тензомоста 200 Ом; - R - сопротивление тензомоста в Ом | ±12 ±6 ±3 ±1,5 ±0,75 ±0,375 ±0,1875 |
| Диапазон выходных напряжений, В | ±3 |
| Пределы допускаемой основной относительной погрешности выходного напряжения, % | ±1,0 |
| Выходное напряжение после балансировки, В | ±0,2 |
| Эффективное значение напряжения шума на выходах, мВ, не более | 15 |
| Пределы допускаемой дополнительной относительной погрешности выходного напряжения, % | ±2,0 |
| Частотные диапазоны при неравномерности амплитудно-частотной характеристики (АЧХ) не более ±5 %, Гц | от 0 до 6 от 0 до 12,5 от 0 до 25 от 0 до 50 от 0 до 100 от 0 до 200 |
| Затухание АЧХ на удвоенной частоте верхнего предела частотного диапазона, дБ, не менее | 20 |
| Нелинейность фазочастотной характеристики (ФЧХ) в частотном диапазоне, % | ±2,0 |
| Различие ФЧХ измерительных каналов, % | ±1,0 |
| Сопротивление изоляции, МОм, не менее: - в нормальных условиях - при повышенной влажности | 20 1,0 |
Таблица 2 - Основные технические характеристики
| Выходное сопротивление, Ом, не более | 150 |
| Максимальный компенсируемый разбаланс тензомоста, мВ/В | ±3 |
| Напряжение питания постоянного тока, В | 27±3 |
| Ток потребления, А, не более | 0,6 |
| Габаритные размеры (длинахширинахвысота), мм: - устройства согласующего - пульта управления - пульта балансировки | 216x75x123 120x70x23 67x54x43 |
| Масса, кг, не более: | |
| - устройства согласующего | 2,0 |
| - пульта управления | 0,2 |
| - пульта балансировки | 0,1 |
| Нормальные условия эксплуатации: | |
| - температура окружающего воздуха, °С: | от +15 до +25 |
| - относительная влажность воздуха при температуре 25 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Рабочие условия эксплуатации: | |
| а) для СУ и ПБ: | |
| - пониженная температура окружающей среды, °С | |
| - рабочая температура | -50 |
| - предельная температура | -50 |
| - повышенная температура окружающей среды, °С | |
| - рабочая температура | +60 |
| - предельная температура | +85 |
| - синусоидальная вибрация: | |
| - амплитуда ускорения по осям X, Y и Z, м/с2 | 98,1 |
| - диапазон частот, Гц | от 10 до 2000 |
| - амплитуда перемещения, мм, не более | 2,5 |
| - механический удар многократного действия: | |
| - пиковое ударное ускорение по осям X, Y и Z, м/с2 | 59 |
| - длительность действия ударных импульсов, мс | 12 |
| - механических ударов одиночного действия: | |
| - пиковое ударное ускорение по осям X, Y и Z, м/с2 | 147 |
| - длительность действия ударного импульса, мс | 6 |
| - линейное ускорение по осям X, Y и Z, м/с2 | 132,5 |
| - пониженное атмосферное давление, мм. рт. ст. | 18 |
| - повышенная относительная влажность при температуре 35 °С, % | до 98 |
| б) для ПУ: | |
| - пониженная рабочая температура окружающей среды, °С | -20 |
| - повышенная рабочая температура окружающей среды, °С | +50 |
| - механический удар одиночного действия: | |
| - пиковое ударное ускорение по осям X, Y и Z, м/с2 | 147 |
| - длительность действия ударных импульсов, мс | 12 |
| - повышенная относительная влажность при температуре 35 °С, % | 95 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на верхнюю панель согласующего устройства в виде гравировки.
Таблица 3 - Комплектность аппаратуры тензоизмерительной 16СУ27Ф
| Наименование | Шифр | Количество | Примечание |
| Устройство согласующее | СУ 16СУ27Ф | 1 шт. | |
| Пульт управления | ПУ 16СУ27Ф | 1 шт. | |
| Пульт балансировки | ПБ 16СУ27Ф | 1 шт. | |
| Жгут контрольный | ИКПВ.469416.014 | 1 шт. | 1,5 м |
| Паспорт | ИКПВ.404161.001ПС | 1 экз. |
| Руководство по эксплуатации | ИКПВ.404161.001РЭ | 1 экз. | |||
| Методика поверки | ИКПВ.404161.001МП | 1 экз. | |||
| Принадлежности: | |||||
| Жгут балансировки | ИКПВ.469416.033 | 1 шт. | 1,5 м | ||
| Жгут питания | ИКПВ.469416.034 | 1 шт. | 1,5 м | ||
| Жгут испытательный | ЖИ | 1 шт. | |||
| Перемычка | ПГ | 2 шт. | гнездо | ||
| Перемычка | ПШ | 2 шт. | штырь | ||
| Перемычка | П150 | 4 шт. | 0,15 м | ||
| Мост М200 | М200 | 1 шт. | 200 Ом | ||
| Мост М350 | М350 | 1 шт. | 350 Ом | ||
осуществляется по документу ИКПВ.404161.001МП «Инструкция. Аппаратура тензоизмерительная 16СУ27Ф. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 13 августа 2019 г.
Основные средства поверки:
- вольтметр универсальный В7-78/1 (2 шт.) (регистрационный номер в Федеральном информационном фонде (рег. №) 31773-06): диапазон измерений напряжения переменного тока от 10 мкВ до 10,0 В, диапазон частот от 3 Гц до 20 кГц, пределы допускаемой основной погрешности измерений: ±(1,0 % +300 ед. мл. разряда), диапазон измерений электрического сопротивления от 0,1 мОм до 100 МОм;
- магазин электрического сопротивления Р4834 (рег. № 11326-90) (2 шт.): диапазон сопротивлений от 0 до 1,0 МОм, класс точности 0,02/2,5 10 ;
- генератор сигналов произвольной формы 33210А (рег. № 62209-15): диапазон частот выходного синусоидального сигнала от 1,0 мГц до 10 МГц; пределы допускаемой относительной погрешности установки частоты ±2 10-5; диапазон установки размаха напряжения выходного сигнала от 10 мВ от 10 В.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма и в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии № 1053 от
29.05.2018 Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц
ИКПВ.402161.001ТУ Аппаратура тензоизмерительная 16СУ27Ф. Технические условия
