Резервуары вертикальные стальные цилиндрические РВС-1000, РВСП-1000, 77117-19

Назначение

Резервуары вертикальные стальные цилиндрические РВС-1000, РВСП-1000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров вертикальных стальных цилиндрических РВС-1000, РВСП-1000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары представляют собой стальной сосуд цилиндрической формы с днищем и кровлей.

Тип резервуара - наземный вертикальный сварной:

-    со стационарной кровлей без понтона (РВС);

-    со стационарной кровлей с понтоном (РВСП).

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.

Резервуары вертикальные стальные цилиндрические РВС-1000 с заводскими номерами 5, 7, РВСП-1000 с заводским номером 24, расположены на территории Серовской нефтебазы, по адресу: Свердловская область, г. Серов, ул. Орджоникидзе, 1-А.

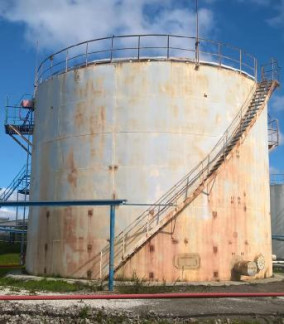

Общий вид резервуаров вертикальных стальных цилиндрических РВС-1000, РВСП-1000 представлен на рисунках 1, 2.

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВСП-1000

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-1000, РВСП-1000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая 2 класса точности Р100У3К, предел измерений от 0 до 100 м, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 51171-12;

-    рулетка измерительная металлическая 2 класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер 55464-13;

-    толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11;

-    термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;

-    нивелир электронный SDL30, предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпромнефть». Регистрационный номер ФР.1.29.2015.21897

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-1000, РВСП-1000

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
