| Номер в госреестре | 77119-19 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | 9650, 96501, 96502, 862702, 862703 |
| Изготовитель | ООО "Энергомаш", г.Набережные Челны |
| Год регистрации | 2019 |
| Срок свидетельства | 25.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны 9650, 96501, 96502, 862702, 862703 (далее - ППЦ) являются мерой полной вместимости и служат для измерения объема светлых нефтепродуктов, транспортирования и кратковременного хранения светлых нефтепродуктов.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ изготавливаются на базе двухосных (9650, 96502, 862702) и трехосных (96501, 862703) автомобильных шасси в зависимости от технических характеристик. Конструкция цистерны выполнена в поперечном сечении в форме «чемодан» или «круг» и может состоять из одной или нескольких секций. Каждая из секций может иметь разную номинальную вместимость. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина прямоугольной формы, с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части отстойники и фланцы для подсоединения к трубопроводу насосной установки. На цистерне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.
Электрооборудование ППЦ состоит из системы световой сигнализации и наружного освещения. ППЦ снабжается противопожарными средствами, к которым относятся: огнетушитель; ящик для песка; заземляющее устройство; цепь походного заземления.
Наполнение цистерны ППЦ осуществляется через заливной люк горловины при использовании внешнего насоса.
Полуприцепы-цистерны 9650, 96501, 96502, 862702, 862703 имеют модификации, которые отличаются номинальной вместимостью и геометрическими размерами. Пример записи в формуляре: модель 862702 (ППЦ-20).

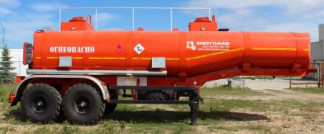

Общий вид ППЦ представлен на рисунке 1. Место пломбирования от несанкционированного доступа обозначено на рисунке 2 и 3.
отсутствует.
представлены в таблицах 1, 2, 3.
| Наименование характеристики | Значение для модификаций полуприцепов-цистерн 9650, 96501, 96502, 862702, 862703 | ||||||
| ШЩ-16 | ШЩ-17 | ШЩ-18 | ШЩ-19 | ППЦ-20 | ППЦ-21 | ШЩ-22 | |
| Номинальная вместимость цистерны, м3 | 16,00 | 17,000 | 18,00 | 19,000 | 20,0 | 21,000 | 22,00 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,24 | ±0,255 | ±0,27 | ±0,285 | ±0,3 | ±0,315 | ±0,33 |
| Номинальная вместимость секций, м3 | от 0,5 до 16,0 | от 0,5 до 17,0 | от 0,5 до 18,0 | от 0,5 до 19,0 | от 0,5 до 20,0 | от 0,5 до 21,0 | от 0,5 до 22,0 |
| Количество секций цистерны, шт. | от 1 до 5 включ. | ||||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | ||||||
| Объем вместимости горловины цистерны над указателем уровня, м3, не менее | 0,32 | 0,34 | 0,36 | 0,38 | 0,40 | 0,42 | 0,44 |
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,016 | 0,017 | 0,018 | 0,019 | 0,02 | 0,021 | 0,022 |
| Время слива из цистерны самотеком, мин., не более | 48 | 51 | 54 | 57 | 60 | 63 | 66 |
| Наименование характеристики | Значение для модификаций полуприцепов-цистерн 9650, 96501, 96502, 862702, 862703 | |||||
| ППЦ-23 | ППЦ-24 | ППЦ-25 | ППЦ-26 | ППЦ-27 | ППЦ-28 | |
| Номинальная вместимость цистерны, м3 | 23,000 | 24,00 | 25,000 | 26,00 | 27,000 | 28,00 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,345 | ±0,36 | ±0,375 | ±0,39 | ±0,405 | ±0,42 |
| Номинальная вместимость секций, м3 | от 0,5 до 23,0 | от 0,5 до 24,0 | от 0,5 до 25,0 | от 0,5 до 26,0 | от 0,5 до 27,0 | от 0,5 до 28,0 |
| Количество секций цистерны, шт. | от 1 до 5 включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ± 0,4 | |||||
| Вместимость горловины над указателем уровня налива, м3, не менее | 0,46 | 0,48 | 0,50 | 0,52 | 0,54 | 0,56 |
| Несливаемый остаток жидкости в цистерне, м3,не более | 0,023 | 0,024 | 0,025 | 0,026 | 0,027 | 0,028 |
| Время слива из цистерны самотеком, мин., не более | 69 | 72 | 75 | 78 | 81 | 84 |
| Наименование характеристики | Значение для модификаций полуприцепов-цистерн 9650, 96501, 96502, 862702, 862703 | |||||
| ППЦ-29 | ППЦ-30 | ППЦ-31 | ППЦ-32 | ППЦ-33 | ППЦ-34 | |
| Номинальная вместимость цистерны, м3 | 29,000 | 30,00 | 31,000 | 32,00 | 33,000 | 34,00 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,435 | ±0,45 | ±0,465 | ±0,48 | ±0,495 | ±0,51 |
| Номинальная вместимость секций, м3 | от 0,5 до 29,0 | от 0,5 до 30,0 | от 0,5 до 31,0 | от 0,5 до 32,0 | от 0,5 до 33,0 | от 0,5 до 34,0 |
| Количество секций цистерны, шт. | от 1 до 5 включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ± 0,4 | |||||
| Вместимость горловины над указателем уровня налива, м3, не менее | 0,58 | 0,6 | 0,62 | 0,64 | 0,66 | 0,68 |
| Несливаемый остаток жидкости в цистерне, м3,не более | 0,029 | 0,03 | 0,031 | 0,032 | 0,033 | 0,034 |
| Время слива из цистерны самотеком, мин., не более | 87 | 90 | 93 | 96 | 99 | 102 |
| Наименование характеристики | Значение для модификаций полуприцепов-цистерн 9650, 96501, 96502, 862702, 862703 | |||||
| ППЦ-35 | ППЦ-36 | ППЦ-37 | ППЦ-38 | ППЦ-39 | ППЦ-40 | |
| Номинальная вместимость цистерны, м3 | 35,000 | 36,00 | 37,000 | 38,00 | 39,000 | 40,0 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,525 | ±0,54 | ±0,555 | ±0,57 | ±0,585 | ±0,6 |
| Номинальная вместимость секций, м3 | от 0,5 до 35,0 | от 0,5 до 35,0 | от 0,5 до 35,0 | от 0,5 до 35,0 | от 0,5 до 35,0 | от 0,5 до 35,0 |
| Количество секций цистерны, шт. | от 1 до 5 включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ± 0,4 | |||||
| Вместимость горловины над указателем уровня налива, м3 , не менее | 0,7 | 0,72 | 0,74 | 0,76 | 0,78 | 0,8 |
| Несливаемый остаток жидкости в цистерне, м3 ,не более | 0,035 | 0,036 | 0,037 | 0,038 | 0,039 | 0,04 |
| Время слива из цистерны самотеком, мин., не более | 105 | 108 | 111 | 114 | 117 | 120 |
| Примечание: * Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке | ||||||
| Тип ШЩ | Наименование параметра или размера | ||||
| Полная масса транспортного средства, кг, не более | Масса снаряженного транспортного средства, кг, не более | Габаритные размеры, мм, не более | |||
| Длина | Высота | Ширина | |||
| ППЦ-16 | 21560 | 7800 | 8200 | 3500 | 2550 |
| ППЦ-17 | 22520 | 7900 | 8200 | 3500 | 2550 |
| ППЦ-18 | 23480 | 8000 | 8400 | 3500 | 2550 |
| ППЦ-19 | 24440 | 8100 | 8400 | 3500 | 2550 |
| ППЦ-20 | 25400 | 8200 | 8400 | 3700 | 2550 |
| ППЦ-21 | 26360 | 8300 | 8800 | 3700 | 2550 |
| ППЦ-22 | 27320 | 8400 | 9200 | 3700 | 2550 |
| ППЦ-23 | 28280 | 8500 | 9700 | 3700 | 2550 |
| ППЦ-24 | 29240 | 8600 | 9800 | 3700 | 2550 |
| ППЦ-25 | 32200 | 10700 | 10200 | 3700 | 2550 |
| ППЦ-26 | 33160 | 10800 | 10400 | 3700 | 2550 |
| ППЦ-27 | 34120 | 10900 | 10400 | 3800 | 2550 |
| ППЦ-28 | 35080 | 11000 | 10400 | 3800 | 2550 |
| ППЦ-29 | 36140 | 11200 | 10400 | 3800 | 2550 |
| ППЦ-30 | 37200 | 11400 | 10500 | 3800 | 2550 |
| ППЦ-31 | 38260 | 11600 | 10500 | 3800 | 2550 |
| ППЦ-32 | 39320 | 11800 | 10600 | 3800 | 2550 |
| ППЦ-33 | 40380 | 12000 | 10800 | 3800 | 2550 |
| ППЦ-34 | 41440 | 12200 | 11000 | 4000 | 2550 |
| ППЦ-35 | 42500 | 12400 | 11200 | 4000 | 2550 |
| ППЦ-36 | 43660 | 12700 | 11500 | 4000 | 2550 |
| ППЦ-37 | 44820 | 13000 | 11500 | 4000 | 2550 |
| ППЦ-38 | 45980 | 13300 | 11700 | 4000 | 2550 |
| ППЦ-39 | 47140 | 13600 | 12000 | 4000 | 2550 |
| ППЦ-40 | 48300 | 13900 | 12000 | 4000 | 2550 |
Таблица 3 - Условия эксплуатации
| Температура окружающего воздуха, 0С | от -45 до +40 |
| Относительная влажность воздуха, % при 25 ос | до 100 |
наносится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую на цистерну ППЦ, и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Таблица 4
| Наименование | Обозначение | Количество |
| ИИЦ в сборе | 9650,96501, 96502, 862702, 862703 (по заказу) | 1 шт. |
| Комплектующие согласно комплектовочной ведомости | 1 шт. | |
| Эксплуатационные документы | ||
| Руководство по эксплуатации | ППЦ 9650, 96501, 96502, 862702, 862703.00.00.000.РЭ | 1 экз. |
| Формуляр | ППЦ 9650, 96501, 96502, 862702, 862703.00.00.000. ФО | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки»
Основные средства поверки:
Цилиндр 2-го класса точности 1000 см3 (регистрационный номер 4784-02), класс точности 2;
Термометр ртутно-стеклянный ТЛ-7 (регистрационный номер 308-84), диапазон измерения от 0 °С до 50 °С, цена деления 0,1 °С по ГОСТ 28498-90;
Мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013 (регистрационный номер 56453-14), вместимость 200, 500, 1000 дм3;
Мерники эталонные 2-го разряда по ГОСТ 8.400-2013 М2р-2000 (регистрационный номер 62849-15), вместимость 2000 дм ;
Мерники эталонные 2-го разряда по ГОСТ 8.400-2013 М2р-5000 (регистрационный номер 53293-13), вместимость 5000 дм .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 33666-2015 Автомобильные транспортные средства для транспортировки и заправки нефтепродуктов
ТУ 4525-016-21517991-2007 Полуприцепы-цистерны для нефтепродуктов. Технические условия
