| Номер в госреестре | 77120-19 |
| Наименование СИ | Системы автоматизированные информационно-измерительные |
| Обозначение типа СИ | "ВАЛДАЙ" |
| Изготовитель | Общество с ограниченной ответственностью «Институт радарной метеорологии» (ООО «ИРАМ»), Ленинградская обл., Всеволожский р-н, п.Воейково |
| Год регистрации | 2019 |
| Срок свидетельства | 25.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные информационно-измерительные «ВАЛДАЙ» (далее по тексту - Система) предназначены для дистанционных автоматических измерений метеорологических параметров дорожных покрытий - температуры поверхности и толщины слоя воды, а также для контроля состояния поверхности дорожного покрытия.
Принцип действия Системы основан на измерении температуры дорожного покрытия и толщины слоя воды на поверхности дорожного покрытия при помощи измерительного модуля и преобразования данных в цифровой код преобразователями с дальнейшей передачей результатов измерений по беспроводному каналу связи Bluetooth на модуль сбора, обработки и отображения данных.
Конструктивно Система построена по модульному принципу и состоит из измерительного модуля и модуля сбора, обработки и отображения данных.
Измерительный модуль состоит из первичных измерительных преобразователей метеорологических параметров, корпуса и вспомогательного оборудования. Данный модуль расположен на траверсе, которая крепится к шару фаркопа или бамперу транспортного средства. Для измерений температуры поверхности дорожного покрытия используется датчик дистанционный инфракрасный RTS411, для измерений толщины слоя воды на поверхности дорожного покрытия - датчик дистанционный инфракрасный RCM411.
Модуль сбора, обработки и отображения данных представляет собой мобильное устройство с предустановленным программным обеспечением (ПО) «АИИС «Валдай», которое устанавливается в салон транспортного средства. Для обмена информацией между датчиками и модулем сбора и обработки информации используется беспроводной канал связи Bluetooth.
На основании полученных данных при помощи ПО «АИИС «Валдай» проводится оценка коэффициента сцепления и определение текущего состояния поверхности дорожного покрытия («сухо», «влажно», «мокро», «слякоть», «лед» или «снег»).

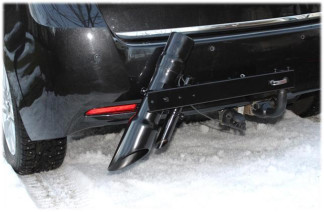

Фотография общего вида измерительного модуля Системы, установленного на транспортном средстве приведена на рисунке 1.
Пломбирование Системы осуществляется при помощи пластикового хомута с информационной биркой, содержащей данные о дате пломбирования. Место пломбирования указано на рисунке 2.
Программное обеспечение Систем состоит из метрологически значимого встроенного ПО, расположенного во внутренней памяти микроконтроллера измерительного модуля, и внешнего (автономного) ПО «АИИС «Валдай».
Встроенное ПО устанавливается предприятием-изготовителем в процессе изготовления и не подлежит внешней модификации на протяжении всего времени функционирования.
Структура встроенного ПО исключает возможность несанкционированного влияния на ПО Системы и измерительную информацию. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения Системы приведены в таблице 1.
Таблица 1
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | valday.apk |
| Номер версии ПО, не ниже | 1.01 |
| Цифровой идентификатор программного обеспечения | недоступен |
Идентификационные данные внешнего программного обеспечения Системы приведены в таблице 2.
Таблица 2
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | АИИС «Валдай» |
| Номер версии ПО, не ниже | 1.01 |
| Цифровой идентификатор программного обеспечения | недоступен |
Технические характеристикиМетрологические и основные технические характеристики Системы приведены в таблицах 3 и 4. (*) Таблица 3 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений температуры дорожного покрытия , °С | от -50 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры дорожного покрытия, °С - в диапазоне от -50 до -5 °С включ. - в диапазоне св. -5 до +30 °С включ. - в диапазоне св. +30 °С | ±1,0 ±0,5 ±1,0 |
| Разрешающая способность показаний при измерении температуры, °С | 0,1 |
| Диапазон измерений толщины слоя воды, мм | от 0 до 5 |
| Разрешающая способность показаний при измерении толщины слоя воды, мм | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений толщины слоя воды, мм | ±0,5 |
Примечание:
(*)
^ ’ - метрологические характеристики Системы нормированы для статического режима измерений._
| Наименование характеристики | Значение |
| Диапазон показаний температуры дорожного покрытия , °С () | от -50 до +70 |
| ^ (**) Диапазон показаний толщины слоя воды, мм v ; | от 0 до 15 |
| Диапазон показаний коэффициента сцепления с поверхностью дорожного покрытия (безразмерная величина) | от 0,00 до 1,00 |
| Разрешающая способность показаний коэффициента сцепления (безразмерная величина) | 0,01 |
| Напряжение питания от сети постоянного тока, В | от 9 до 30 |
| Максимальная потребляемая мощность, Вт, не более | 15 |
| Габаритные размеры, мм - длина | 510 |
| - ширина | 160 |
| - высота | 120 |
| Масса Системы (в сборе), кг | 6 |
| Условия эксплуатации: - температура окружающей среды для модуля измерительного, °С | от -50 до +60 |
| - температура окружающей среды для модуля сбора, обработки и отображения данных, °С | от 0 до +35 |
| - относительная влажность воздуха, % | до 100 |
| - атмосферное давление, гПа | от 700 до 1100 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Срок службы, лет, не менее | 10 |
| Примечания: (*) v 7 - при динамическом режиме снятия показаний; (**) v - при динамическом и статическом режиме снятия показаний. |
наносится на титульный лист Руководства по эксплуатации и формуляра типографским способом.
Комплектность средств измерений
Комплектность системы приведена в таблице 5.
Таблица 5
| Наименование | Обозначение | Количество |
| Система автоматизированная информационно-измерительная «Валдай» в составе: - модуль измерительный - модуль сбора, обработки и отображения данных | ИТАВ.416311.032 | 1 комплект |
| Формуляр | ИТАВ.416311.032ФО | 1 экз. |
| Руководство по эксплуатации | ИТАВ.416311.032РЭ | 1 экз. |
| Методика поверки | МП 207-018-2019 | 1 экз. |
осуществляется по документу МП 207-018-2019 «Системы автоматизированные информационно-измерительные «ВАЛДАЙ», утвержденному ФГУП «ВНИИМС» 19.07.2019 г. Основные средства поверки:
Термометр лабораторный электронный LTA (Регистрационный № 69551-17); Штангенциркуль серии 605 (Регистрационный № 52414-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ИТАВ.416311.032ТУ Системы автоматизированные информационно-измерительные «ВАЛДАЙ». Технические условия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
