Номер в госреестре | 77123-19 |
Наименование СИ | Резервуар вертикальный стальной цилиндрический |
Обозначение типа СИ | РВСП-5000 |
Изготовитель | АО "Самарский резервуарный завод", г.Самара |
Год регистрации | 2019 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВСП-5000 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Резервуар РВСП-5000 представляет собой стальную вертикальную конструкцию цилиндрической формы с понтоном и малоконусной щитовой крышей с центральной стойкой.
Тип резервуара - вертикальный стальной цилиндрический. Цилиндрическая стенка резервуара состоит из 8 цельносварных поясов. Резервуар оборудован боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуар оснащен молниезащитой, защитой от статического электричества и системой тушения пожара. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе.
Тип размещения - наземный. Фундамент резервуара РВСП-5000 соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Резервуар расположен на территории ООО «ЛУКОЙЛ-УНП» по адресу: Республика Коми, г. Ухта, ул. Заводская, д. 11.

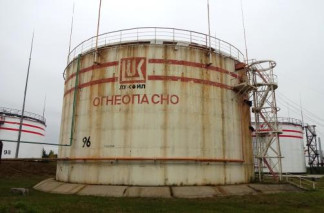

Общий вид резервуара вертикального стального цилиндрического РВСП-5000 № 96 представлен на рисунке 1.
Пломбирование резервуара вертикального стального цилиндрического РВСП-5000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
Наименование характеристики | Значения |
Тип резервуара | РВСП-5000 |
Номер резервуара | 96 |
Номинальная вместимость, м3 | 5000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,10 |
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающей среды при температуре от минус 45 до плюс 50 °С, %, не более | от -60 до +40 от 69,9 до 106,7 98 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуар вертикальный стальной цилиндрический | РВСП-5000 № 96 | 1 шт. |
Технический паспорт на резервуар | - | 1 экз. |
Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм, ПГ±(0,001Ь+0,03) мм (рег.№ 46426-11);
- нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег.№ 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (рег.№ 55446-13);
- линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег.№ 34854-07). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу в виде оттиска поверительного клейма.
ГОСТ 8.595-2004 Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ Р 8.903-2015 Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Методики (методы) измерений
Нормативные документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВСП-5000
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
