| Номер в госреестре | 77124-19 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВСП-5000, РВС-10000 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВСП-5000, РВС-10000 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары РВСП-5000 представляют собой стальные вертикальные конструкции цилиндрической формы с понтоном и малоконусной щитовой крышей.
Резервуары РВС-10000 представляют собой стальные вертикальные конструкции цилиндрической формы с щитовой купольной крышей.
Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары оснащены молниезащитой, защитой от статического электричества и системой тушения пожара. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров.
Тип размещения - наземный. Фундамент резервуаров РВСП-5000, РВС-10000 соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Резервуары расположены на территории ООО «ЛУКОЙЛ-УНП» по адресу: Республика Коми, г. Ухта, ул. Заводская, д. 11.

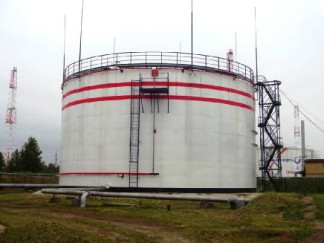

Общий вид резервуаров вертикальных стальных цилиндрических РВСП-5000, РВС-10000 №№ 92, 95, 260, 265 представлен на рисунках 1-2.
Пломбирование резервуаров вертикальных стальных цилиндрических РВСП-5000, РВС-10000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значения | |
| Тип резервуара | РВСП-5000 | РВС-10000 |
| Номер резервуара | 92 95 | 260 265 |
| Номинальная вместимость, м3 | 5000 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,10 | |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающей среды при температуре от минус 45 до плюс 50 °С, %, не более | от -60 до +40 от 69,9 до 106,7 98 | |
наносится на титульный лист технического паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары вертикальные стальные цилиндрические | РВСП-5000 №№ 92, 95, РВС-10000 №№ 260, 265 | 4 шт. |
| Технические паспорта на резервуары | - | 4 экз. |
| Градуировочные таблицы | - | 4 экз. |
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм, ПГ±(0,001Ь+0,03) мм (рег.№ 46426-11);
- нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег.№ 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (рег.№ 55446-13);
- линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег.№ 34854-07). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ Р 8.903-2015 Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Методики (методы) измерений
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-5000, РВС-10000
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
