| Номер в госреестре | 77127-19 |
| Наименование СИ | Меры моделей дефектов |
| Обозначение типа СИ | МКП-9 |
| Изготовитель | ООО "НПП "Промприбор", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 25.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры моделей дефектов МКП-9 (далее по тексту - меры) предназначены для поверки, калибровки, настройки и проверки общей работоспособности установок автоматизированных для комплексного неразрушающего контроля колесных пар вагонов СНК КП-8.
Принцип действия мер основан на непосредственном воспроизведении заданных геометрических параметров искусственных дефектов.
Меры представляют собой колесную пару в сборе с осью, на которую нанесены искусственные дефекты типа прорезь и сверление со стороны цилиндрических и конических поверхностей оси колесной пары (ИД-О) и на колесе (ИД-К).
Меры состоят из оси (РУ1, РУ1Ш или РВ2Ш) и двух колес (колесо УЗ и колесо ЭМА). Тип оси определяется при заказе.

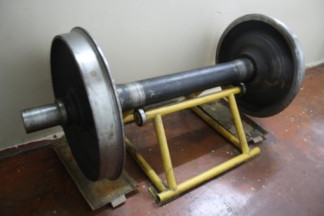

Общий вид мер представлен на рисунке 1. Чертежи осей и колес представлены на рисунках 2 - 6.
Пломбирование мер не предусмотрено.
И(2: 11
15»**
ТлдмЛ "1Г
^3
"1
д.
->^1-
fc
fM»
-I -1-1
г ^ т4
J J ,-1
к,'2-а
хгггт.
V fv /
f.j.o
Лю;сй Г
Г3.7
1/1 *1
I
mXxih
.i_
5f
_Л л
А 1 5 ^
J J J
3У~Ы>
к
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение и допускаемое отклонение глубины (координаты) залегания искусственных дефектов, мм ИД-О-1, ИД-О-2 в сечении А-А, Б-Б * ИД-О-3, ИД-О-6 в сечении В-В, Д-Д ИД-О-4, ИД-О-7, ИД-О-8, ИД-О-9 в сечении Г-Г, Д-Д, Е-Е, Ж-Ж ИД-О-5 в сечении Г -Г ИД-К-1 в сечении Б-Б ИД-К-2 в сечении В-В ИД-К-3 в сечении Г-Г ИД-К-4, ИД-К-6 в сечении Д-Д, А-А (ЭМА) ИД-К-5 в сечении Ж-Ж | 3 ± 0,2 1,5 ± 0,1 2 ± 0,2 4 ± 0,2 ** 97 ± 10 ** 69 ± 10 ** 64 ± 10 3 ± 0,5 2 ± 0,1 |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины (координаты) залегания искусственных дефектов, мм | ± 0,05 |
| Номинальное значение и допускаемое отклонение диаметра ИД-К, мм ИД-К-1, ИД-К-2, ИД-К-3 в сечении Б-Б, В-В, Г-Г ИД-К-5 в сечении Ж-Ж ИД-К-6 в сечении А-А (ЭМА) | 5 ± 0,1 3 ± 0,1 7 ± 0,1 |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметра ИД-К, мм | ± 0,05 |
| Номинальное значение и допускаемое отклонение расстояния (координаты) от ближнего торца оси меры до ИД-О для меры, выполненной в виде оси типа РУ1Ш, мм ИД-О-1, ИД-О-8 в сечении А-А, Е-Е ИД-О-2, ИД-О-6, ИД-О-7 в сечении Б-Б, Д-Д, Д-Д ИД-О-3, ИД-О-4, ИД-О-5 в сечении В-В, Г-Г, Г-Г ИД-О-9 в сечении Ж-Ж | 160 ± 2 285 ± 5 490 ± 10 80 ± 2 |
| Пределы допускаемой абсолютной погрешности воспроизведения расстояния (координаты) от ближнего торца оси меры до ИД-О для меры, выполненной в виде оси типа РУ1Ш, мм | ± 1 |
| Номинальное значение и допускаемое отклонение расстояния (координаты) от ближнего торца оси меры до ИД-О для меры, выполненной в виде оси типа РУ1, мм: ИД-О-1, ИД-О-8 в сечении А-А, Е-Е ИД-О-2, ИД-О-6, ИД-О-7 в сечении Б-Б, Д-Д, Д-Д ИД-О-3, ИД-О-4, ИД-О-5 в сечении В-В, Г-Г, Г-Г ИД-О-9 в сечении Ж-Ж | 200 ± 2 325 ± 5 530 ± 10 120 ± 2 |
| Пределы допускаемой абсолютной погрешности воспроизведения расстояния (координаты) от ближнего торца оси меры до ИД-О для меры, выполненной в виде оси типа РУ 1, мм | ± 1 |
| Номинальное значение и допускаемое отклонение расстояния (координаты) от ближнего торца оси меры до ИД-О для меры, выполненной в виде оси типа РВ2Ш, мм: ИД-О-1, ИД-О-8 в сечении А-А, Е-Е ИД-О-2, ИД-О-6, ИД-О-7 в сечении Б-Б, Д-Д, Д-Д ИД-О-3, ИД-О-4, ИД-О-5 в сечении В-В, Г-Г, Г-Г ИД-О-9 в сечении Ж-Ж | 180 ± 2 305 ± 5 510 ± 10 90 ± 2 |
| Пределы допускаемой абсолютной погрешности воспроизведения расстояния (координаты) от ближнего торца оси меры до ИД-О для меры, выполненной в виде оси типа РВ2Ш, мм | ± 1 |
| Номинальное значение и допускаемое отклонение расстояния (координаты) от поверхности ввода УЗ до ИД-К (или от базовой поверхности), мм: ИД-К-1 в сечении Б-Б ИД-К-2 в сечении В-В ИД-К-3 в сечении Г -Г ИД-К-4 в сечении Д-Д ИД-К-5 в сечении Ж-Ж ИД-К-6 в сечении А-А (ЭМА) | 15 ± 0,2 70 ± 0,2 125 ± 0,2 126 ± 0,2 16 ± 0,5 70 ± 1 |
| Пределы допускаемой абсолютной погрешности воспроизведения расстояния (координаты) от поверхности ввода УЗ до ИД-К (или от базовой поверхности), мм | ± 1 |
| Номинальное значение и допускаемое отклонение длины оси, мм - РУ1Ш - РУ1 - РВ2Ш | 2216±20 2294 ± 20 2246 ± 20 |
| Пределы допускаемой абсолютной погрешности воспроизведения длины оси РУ1Ш, РУ1, РВ2Ш, мм | ± 1 |
| Номинальное значение и допускаемое отклонение длины окружности колеса, мм | 3005±100 |
| Пределы допускаемой абсолютной погрешности воспроизведения длины окружности колеса, мм | ± 1 |
| Номинальное значение и допускаемое отклонение ширины обода колеса, мм | 130 ± 3 |
| Пределы допускаемой абсолютной погрешности воспроизведения ширины обода колеса, мм | ± 1 |
| * для РУ1 и РУ1Ш ** номинальное значение глубины может быть изменено в зависимости от заказа | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Коэффициент выявляемости Кд для меры, выполненной в виде оси типа РУ1Ш, дБ: ИД-О-1 в сечении А-А | 20 ± 6 |
| ИД-О-8 в сечении Е-Е | 18 ± 6 |
| ИД-О-2, ИД-О-3 в сечении Б-Б, В-В | 30 ± 6 |
| ИД-О-4 в сечении Г -Г | 28 ± 6 |
| ИД-О-5 в сечении Г -Г | 44 ± 6 |
| ИД-О-6 в сечении Д-Д | 19 ± 6 |
| ИД-О-7 в сечении Д-Д | 26 ± 6 |
| ИД-О-9 в сечении Ж-Ж | 7 ± 6 |
| Коэффициент выявляемости Кд для меры, выполненной в виде оси типа РУ1, | |
| дБ: | |
| ИД-О-1 в сечении А-А | 23 ± 6 |
| ИД-О-2 в сечении Б-Б | 32 ± 6 |
| ИД-О-3 в сечении В-В | 30 ± 6 |
| ИД-О-4, ИД-О-8 в сечении Г-Г, Е-Е | 28 ± 6 |
| ИД-О-5 в сечении Г-Г | 47 ± 6 |
| ИД-О-6 в сечении Д-Д | 19 ± 6 |
| ИД-О-7 в сечении Д-Д | 18 ± 6 |
| ИД-О-9 в сечении Ж-Ж | 10 ± 6 |
| Коэффициент выявляемости Кд для меры, выполненной в виде оси типа | |
| РВ2Ш, дБ: | |
| ИД-О-1 в сечении А-А | 20 ± 6 |
| ИД-О-8 в сечении Е-Е | 18 ± 6 |
| ИД-О-2, ИД-О-3 в сечении Б-Б, В-В | 30 ± 6 |
| ИД-О-4 в сечении Г -Г | 28 ± 6 |
| ИД-О-5 в сечении Г-Г | 44 ± 6 |
| ИД-О-6 в сечении Д-Д | 19 ± 6 |
| ИД-О-7 в сечении Д-Д | 26 ± 6 |
| ИД-О-9 в сечении Ж-Ж | 7 ± 6 |
| Коэффициент выявляемости Кд для меры, выполненной в виде колеса, дБ: | |
| ИД-К-1 в сечении Б-Б | - 22 ± 6 |
| ИД-К-2 в сечении В-В | - 7 ± 6 |
| ИД-К-3 в сечении Г -Г | - 1 ± 6 |
| Коэффициент выявляемости Кд для меры, выполненной в виде колеса, дБ: | |
| ИД-К-4 в сечении Д-Д | 20 ± 6 |
| ИД-К-5 в сечении Ж-Ж | 8 ± 6 |
| Коэффициент выявляемости КД для меры, выполненной в виде колеса, дБ: | |
| ИД-К-6 в сечении А-А (ЭМА) | 0 ± 6 |
| Скорость продольных ультразвуковых колебаний (УЗК) на частоте 5 МГц при | |
| температуре (20 ± 5) °С, м/с | 5940±118 |
| Условия эксплуатации: температура окружающей среды, °С | от 5 до 35 |
| Габаритные размеры меры, мм, не более - длина - ширина - высота | 2294 992 992 |
| Масса, кг, не более | 1400 |
| Средний срок службы, лет | 15 |
наносится на титульный лист паспорта типографским методом.
Таблица 3 - Комплект средства измерений
| Наименования | Обозначение | Количество |
| Мера моделей дефектов в составе: | МКП-9 | |
| УЗ ось РУ1Ш | РДГЛ.441461.001-03-90.02.001 | 1 шт.* |
| УЗ ось РУ1 | РДГЛ.441461.001-03-90.02.004 | 1 шт.* |
| УЗ ось РВ2Ш | РДГЛ.441461.001-03-90.02.006 | 1 шт.* |
| Колесо УЗ | РДГЛ.441461.001-03-90.02.003 | 1шт. |
| Колесо ЭМА | РДГЛ.441461.001-03-90.02.005 | 1шт. |
| Мера моделей дефектов МКП-9. Паспорт | МКП-9.76005454.00 ПС | 1 экз. |
| Мера моделей дефектов МКП-9. Методика поверки | МП № 203-49-2019 | 1 экз. |
| Примечание:* - количество и типоразмеры осей определяются при заказе | ||
осуществляется по документу МП № 203-49-2019 «Меры моделей дефектов МКП-9. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.09.2019 г.
Основные средства поверки:
- штангенциркуль серии 530 (рег. № 72366-18);
- рулетка измерительная металлическая Р20УЗК (рег. № 35280-07);
- контрольный образец №2 из комплекта КОУ-2 (рег. № 6612-99);
- дефектоскоп ультразвуковой УД4-76 (рег. № 32724-06);
- комплект образцов с искусственными отражателями КМД4-У (рег. № 35581-07). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой меры с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
