| Номер в госреестре | 77131-19 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | Т |
| Изготовитель | "ifm efector, inc.", США |
| Год регистрации | 2019 |
| Срок свидетельства | 25.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления T (далее - термопреобразователи) предназначены для измерений температуры жидких и газообразных сред, в том числе коррозийных.
Принцип действия термопреобразователей основан на свойстве платины изменять электрическое сопротивление с изменением температуры.
Основной частью термопреобразователей является чувствительный элемент из платиновой проволоки, помещенный в термическую гильзу из нержавеющей стали.
Термопреобразователи выпускаются в модификациях TM и TT. Термопреобразователи модификации ТМ имеют исполнения TM9550 и TM9950, отличающиеся диапазоном измерений температуры и резьбовым соединением для подключения к замкнутым и открытым системам. Термопреобразователи модификации ТТ имеют исполнения TT1050, TT1081, TT1250, TT2050, TT2081, TT2250, TT3050, TT3081, TT3250, TT5050 и TT5081, отличающиеся номинальной статической характеристикой, массой и габаритными размерами.

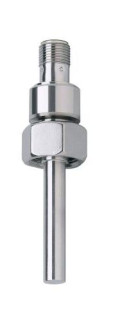

Общий вид термопреобразователей представлен на рисунке 1.
а) модификация TM б) модификация TT
Рисунок 1 - Общий вид термопреобразователей
Пломбирование термопреобразователей не предусмотрено.
отсутствует.
Таблица 1 - Метрологические и технические характеристики термопреобразователей модификации ТМ_
| Наименование характеристики | Значение | |
| TM9550 | TM9950 | |
| Диапазон измерений температуры, оС | от -25 до +80 | от -40 до +125 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 | |
| Номинальное значение сопротивления при температуре 0 оС (R0), Ом | 100 | |
| Температурный коэффициент сопротивления а, оС-1 | 0,00385 | |
| Класс допуска по ГОСТ 6651-2009 | В | |
| Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте в зависимости от класса допуска и диапазона измеряемых температур по ГОСТ 6651-2009, °С | ±(0,30+0,005|t|)* | |
| Габаритные размеры (диаметрхдлина), мм, не более | 25x90 | |
| Длина монтажной части, мм, не более | 60 | |
| Диаметр монтажной части, мм, не более | 8,2 | |
| Масса, г, не более | 81,5** | |
| Рабочие условия измерений: - температуры окружающего воздуха, С - относительная влажность воздуха, %, не более | от -25 до +80 90 | |
| Степень защиты по ГОСТ 14254-2015 | IP68; IP69 | |
| Средний срок службы, лет | 10 | |
| Средняя наработка на отказ, ч | 87600 | |
| * t - значение измеряемой температуры. ** В зависимости от исполнения. | ||
| Наименование характеристики | Значение | ||||||||||
| TT1050 | TT1081 | TT1250 | TT2050 | TT2081 | TT2250 | TT3050 | TT3081 | TT3250 | TT5050 | TT5081 | |
| Диапазон измерений температуры, оС | от -40 до +1 | [50 | |||||||||
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 | Pt1000 | Pt100 | Pt100 | Pt1000 | Pt100 | Pt100 | Pt1000 | Pt100 | Pt100 | Pt1000 |
| Номинальное значение сопротивления при температуре 0 оС (R0), Ом | 100 | 1000 | 100 | 100 | 1000 | 100 | 100 | 1000 | 100 | 100 | 1000 |
| Температурный коэффициент сопротивления а, оС-1 | 0,00385 | ||||||||||
| Класс допуска по ГОСТ 6651-2009 | А | ||||||||||
| Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте в зависимости от класса допуска и диапазона измеряемых температур по ГОСТ 6651-2009, °С | ±(0,15+0,002|t|)* | ||||||||||
| Габаритные размеры (диаметрхдлина), мм, не более | 20x585 | ||||||||||
| Длина монтажной части, мм, не более | 560 | ||||||||||
| Диаметр монтажной части, мм, не более | 10 | ||||||||||
| Масса, г, не более | 148 | ||||||||||
| Рабочие условия измерений: - температуры окружающего воздуха, С - относительная влажность воздуха, %, не более | от -25 до +80 90 | ||||||||||
| Степень защиты по ГОСТ 14254-2015 | IP68; IP69 | ||||||||||
| Средний срок службы, лет | 10 | ||||||||||
| Средняя наработка на отказ, ч | 87600 | ||||||||||
| * t - значение измеряемой температуры. | |||||||||||
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность термопреобразователей
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления Т | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде 65421-16);
- термометр цифровой эталонный ТЦЭ-005 (регистрационный номер в Федеральном информационном фонде 40719-15);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Техническая документация изготовителя
