| Номер в госреестре | 77134-19 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП-1000 |
| Изготовитель | АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов", г.Самара |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-1000 (далее -резервуары) предназначены для измерения объема нефтепродуктов, а также для их хранения, приема и отпуска.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой металлические сосуды в форме вертикального цилиндра, со стационарной крышей и понтоном. На боковых стенках и крышах предусмотрены люки-лазы для обслуживания резервуаров, а также монтажные и замерные люки. Резервуары оборудованы приемо-раздаточными патрубками. Днища резервуаров металлические. Резервуары снабжены шахтными лестницами для доступа на крыши.
Резервуары РВСП-1000 зав. №№ Р-301,Р-302, Р-303, Р-304 расположены на территории Астраханского газоперерабатывающего завода, по адресу Россия, Астраханская область, Красноярский район, муниципальное образование Джанайский сельсовет, территория Аксарайский.

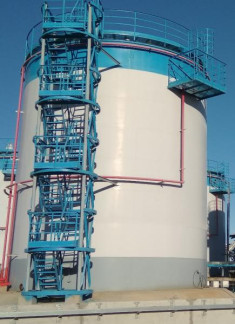

Общий вид резервуаров стальных вертикальных цилиндрических с понтоном РВСП-1000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВСП-1000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды при | |
| эксплуатации, °C | от - 20 до + 50 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Срок службы, лет, не более | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический с понтоном РВСП-1000 | РВСП-1000 зав. №№ Р-301, Р-302, Р-303, Р-304 | 4 шт. |
| Паспорт (формуляр) | - | 4 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
Основные средства поверки:
Рулетка измерительная металлическая 2-го класса точности Р30У2К, регистрационный № 46931-11;
Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;
Толщиномер ультразвуковой Булат 2, регистрационный № 46426-11;
Линейка измерительная металлическая, регистрационный № 34854-07.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) в свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-1000
Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
