| Номер в госреестре | 77142-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-5, РГС-12,5, РГС-25 |
| Изготовитель | ООО "СМП-97", г.Воронеж |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-12,5, РГС-25 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-12,5, РГС-25 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками.
Расположение резервуаров подземное.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-5 заводской № 1К расположен: Российская Федерация, г. Воронеж, ул. Димитрова, 134
Резервуары стальные горизонтальные цилиндрические РГС-12,5 заводской № Е-103, РГС-25 заводской № Е-101 расположены: Российская Федерация, Воронежская обл., Лискинский р-он, район хут. Старая Покровка.
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-12,5, РГС-25 представлен на рисунке 1-2.
| nJ | ffT |
| ! ... | 1-4. |
| s'" | |
| Ф | |
/
| — | V j | — | 1 | — | ||
| 1 | ||||||

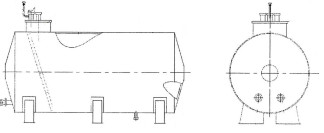

Рисунок 1 - Общий вид резервуара стального горизонтального цилиндрического РГС-5
ап.
п.
—
/"
\
-!---::---1
с
V*
ш
J
Рисунок 2 - Общий вид резервуара стального горизонтального цилиндрического РГС-12,5,
РГС-25
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-12,5, РГС-25 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-5 | РГС-12,5 | РГС-25 | |
| Номинальная вместимость, м3 | 5 | 12,5 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Средний срок службы, лет | 30 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-5 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-12,5 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 | 1 шт. |
| Паспорт | - | 3 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «Зонд» (регистрационный № 17906-08);
- ареометр стеклянный АНТ-1 (регистрационный № 34711-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-5, РГС-12,5, РГС-25
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.20018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
