| Номер в госреестре | 77147-19 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический с понтоном |
| Обозначение типа СИ | РВСП-20000 |
| Изготовитель | ООО "Завод "АНКЕР", г.Челябинск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-20000 предназначен для измерения объема газового конденсата, а также для его приема, хранения и отпуска.
Принцип действия резервуара стального вертикального цилиндрического с понтоном РВСП-20000 основан на измерении объема газового конденсата в зависимости от уровня его наполнения.
Резервуар представляет собой стальной сосуд цилиндрической формы с днищем, стационарной крышей и понтоном поплавкового типа с двумя направляющими и языковым затвором. Тип резервуара - наземный вертикальный сварной.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки. Листы изготовлены из стали марки 09Г2С-12.
Заполнение и опорожнение резервуара осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар РВСП-20000 с заводским № Р-1/1 расположен на территории АО «ТАИФ-НК», Республика Татарстан, Нижнекамский район, г. Нижнекамск.

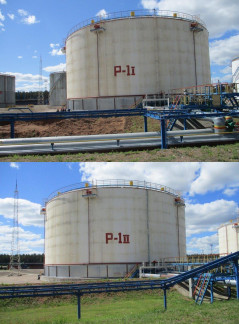

Общий вид резервуара стального вертикального цилиндрического с понтоном РВСП-20000 приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -55 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический с понтоном РВСП-20000 | РВСП-20000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г 2-го класса точности, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому с понтоном РВСП-20000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
