| Номер в госреестре | 77149-19 |
| Наименование СИ | Анализаторы пыли |
| Обозначение типа СИ | LM 3086 SER |
| Изготовитель | "MIP Electronics Oy", Финляндия |
| Год регистрации | 2019 |
| Срок свидетельства | 26.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы пыли LM 3086 SER (далее - анализаторы) предназначены для автоматических измерений массовой концентрации взвешенных частиц в пылегазовых потоках стационарных источников загрязнения окружающей среды.
Принцип действия анализаторов - оптико-абсорбционный. Излучение от источника проходит через анализируемый пылегазовый поток со взвешенными частицами пыли и регистрируется фотоприёмником. Изменение интегральной интенсивности зарегистрированного излучения, обусловленное наличием частиц пыли, пропорционально массовой концентрации пыли в потоке.
Конструктивно анализаторы состоят из трёх блоков: блока излучателя, блока приёмника и контроллера. Блоки излучателя и приёмника соединены волоконно-оптическим кабелем и имеют оптические компоненты для передачи и приёма опорного сигнала оптического излучения. Блоки состоят из следующих основных элементов: блок излучателя - источник оптического излучения, оптический модулятор; блок приёмника - приёмник оптического излучения, зеркало для передачи опорного сигнала; контроллер - электронные компоненты, управляющие работой анализатора и процессом сбора и обработки данных, ЖК-дисплей, кнопки управления, световые индикаторы.
С целью очистки оптических поверхностей блоков излучателя и приёмника при эксплуатации предусмотрено подключение системы обдува - линии сжатого воздуха. Дополнительно в комплектность анализатора может включаться блок воздуходувок.
Управление анализаторами осуществляется с помощью контроллера. Предусмотрена передача данных через аналоговые выходы от 4 до 20 мА и цифровой интерфейс RS-232.
Результаты измерений представляются в виде численных значений массовой концентрации пыли и спектрального коэффициента направленного пропускания. Анализаторы применяются на месте эксплуатации после проведения градуировки на анализируемой среде (например, согласно ГОСТ Р ИСО 9096-2006 «Выбросы стационарных источников. Определение массовой концентрации твёрдых частиц ручным гравиметрическим методом»).

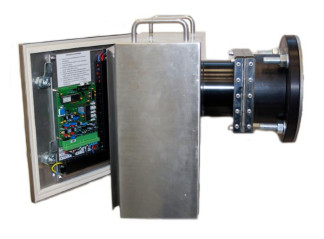

Общий вид блоков анализаторов и место нанесения знака поверки изображены на рисунках 1 и 2. Пломбировка корпусов блоков не предусмотрена.
а) блок излучателя б) блока приёмника
Рисунок 1 - Общий вид анализаторов (блоки излучателя и приёмника)
Место нанесения
Рисунок 2 - Общий вид анализаторов (контроллер)
Анализаторы имеют встроенное программное обеспечение (ПО). ПО используется для обеспечения функционирования анализатора, выполнения измерений, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации. Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LM3086 |
| Номер версии (идентификационный номер) ПО | не ниже 3 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации пыли, мг/м3 | от 0 до 10000 |
| Диапазон измерений массовой концентрации пыли 1), мг/м3 | от 10 до 4000 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений массовой концентрации пыли 2), % | ±20 |
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 100 |
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 5 до 95 |
| Пределы допускаемой относительной погрешности измерений спектрального коэффициента направленного светопропускания, % | ±5 |
| Для оптической длины пути 1 м 2) После проведения градуировки на анализируемой среде | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: | |
| - напряжение сети переменного тока частотой (50±1) Гц, В | 230±23 |
| Потребляемая мощность, В-А, не более | 55 |
| Габаритные размеры, мм, не более | |
| - блок излучателя | |
| - высота | 400 |
| - ширина | 400 |
| - длина | 375 |
| - блок приёмника | |
| - высота | 230 |
| - ширина | 230 |
| - длина | 335 |
| - контроллер | |
| - высота | 135 |
| - ширина | 800 |
| - длина | 300 |
| Масса, кг, не более | |
| - блок излучателя | 22 |
| - блок приёмника | 9 |
| - контроллер | 3 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -20 до +50 |
| - относительная влажность окружающего воздуха, %, не более | 90 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 18000 |
наносится на корпус контроллера анализатора с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор пыли LM 3086 SER 1) | - | 1 шт. |
| Комплект принадлежностей 2) | - | 1 комп. |
| Комплект эксплуатационной документации 2) | - | 1 комп. |
| Методика поверки | МП 242-0315-2019 | 1 экз. |
| 1) Анализаторы могут поставляться в комплекте с дополнительными устройствами. 2) Комплекты принадлежностей и эксплуатационной документации согласовываются при заказе. | ||
осуществляется по документу МП 242-0315-2019 «ГСИ. Анализаторы пыли LM 3086 SER. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» «25» июня 2019 г. Основные средства поверки:
рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах с относительной погрешностью не более ±10 % в соответствии с ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
рабочий эталон единицы спектрального коэффициента направленного пропускания с абсолютной погрешностью не более ±0,5 % в соответствии с Государственной поверочной схемой для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2517.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на корпус контроллера анализатора и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ № 425 от 07.12.2012 г. Министерства природных ресурсов и экологии Российской Федерации «Об утверждении перечня измерений, относящихся к сфере государственного Регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
Техническая документация изготовителя
| Зарегистрировано поверок | 16 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
