Преобразователи уровня магнитострикционные NIVOTRACK, 77150-19

Назначение

Преобразователи уровня магнитострикционные NIVOTRACK (далее по тексту -преобразователи уровня) предназначены для измерений уровня жидкости и преобразования значения измеренного уровня в цифровой сигнал по протоколу HART и/или выходной аналоговый токовый сигнал (4-20 мА).

Описание

Принцип действия преобразователей уровня основан на магнитострикционном эффекте. Для измерения уровня жидкости в резервуаре располагается вертикальный волновод из магнитострикционного материала в защитной оболочке. При изменении уровня жидкости поплавок с постоянными магнитами свободно перемещается вдоль чувствительного элемента, охваченного электрическими обмотками. При подаче импульса по волноводу в зоне нахождения поплавка из-за магнитострикционного эффекта возникает механическая деформация волновода, вследствие которой по нему начинает распространяться волна, эти колебания, распространяясь по чувствительному элементу, наводят ЭДС в обмотках и отражаются в зонах действия магнитной системы поплавка. В электронном блоке преобразователя уровня определяется время между генерацией импульса, отражения его в зоне действия поплавка и регистрацией фронта волны в верхней точке волновода. Информация об определенном времени путем математических преобразований пересчитывается в измеряемый уровень. Значение измеренного уровня преобразуется в цифровые (с передачей по протоколу HART) и/или аналоговые значения (4-20 мА) измеренного уровня для передачи их в системы верхнего уровня, а также в зависимости от исполнения для вывода на показывающее устройство электронного блока преобразователя уровня или для вывода на выносной блок отображения и управления SAP-300.

Преобразователь уровня состоит из: корпуса, в котором расположен электронный блок и

зонда.

В зависимости от назначения и условий применения преобразователи уровня могут иметь общепромышленное, взрывонепроницаемая оболочка (Ех d) и/или искробезопасное (Ех iа) исполнение.

Параметризация преобразователей уровня и пусконаладочные работы осуществляются на месте монтажа при помощи персонального компьютера с установленным программным обеспечением EView2, посредством выносного блока отображения и управления SAP-300 (рис.2) или при помощи контроллера Multicont.

Структура условного обозначение преобразователя уровня магнитострикционного NIVOTRACK МХ1Х2_ХэХ4Хз_ХбЕх:

Х1 _ Т - преобразователь уровня с жестким зондом, В - преобразователь уровня с жестким зондом и дисплеем, Е - преобразователь уровня с пластиковым зондом, G - преобразователь уровня с пластиковым зондом и дисплеем, М - преобразователь уровня с зондом до 1,5м, С - преобразователь уровня с зондом до 1,5 м и дисплеем;

Х2 _ A - жесткий зонд с резьбовым соединением 1” BSP, C _ жесткий зонд с резьбовым соединением 2” BSP, D - жесткий зонд с резьбовым соединением 1” NPT, G - жесткий зонд с резьбовым соединением 2” NPT, U - жесткий зонд без соединения, L - без соединения и поплавка, K - гибкий зонд с резьбовым соединением 2” BSP, N - гибкий зонд с резьбовым соединением 2” NPT, Z- гибкий зонд без соединения;

Х3 _ 5 - алюминиевый корпус, 6 - пластиковый корпус, 7 _ корпус из нержавеющей

стали;

Х4 _ целая часть значения длина зонда от 0 до 15 метров (0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F);

Х5 _ десятичная часть значения длина зонда от 0 до 0,9 метров (0,1,2,3,4,5,6,7,8,9);

Х6 - дискретность дисплея (0,1 или 1 мм), маркировка взрывозащиты (ia, d, d ia), наличие аналогового выходного сигнала силы тока и/или цифрового протокола HART (1,2,3,4,5,6,7,8,А,В,С,Б);

Преобразователи уровня имеют три модификации, которые отличаются видом зонда:

-    с жёстким зондом;

-    с жестким покрытым пластиком зондом;

-    с гибким зондом.

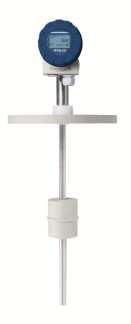

Общий вид преобразователей уровня представлен на рисунке 1.

Пломбирование преобразователей уровня не предусмотрено.

а) Преобразователь уровня б) Преобразователь уровня в) Преобразователь уровня NIVOTRACK с гибким NIVOTRACK с жестким NIVOTRACK с жестким

покрытым пластиком зондом

зондом

зондом

Рисунок 2 - Общий вид выносного блока отображения и управления SAP-300

Программное обеспечение

Преобразователи уровня содержат встроенное программное обеспечение (далее - ПО) для сбора, обработки, отображения и передачи информации об измерениях и энергонезависимую память для хранения заводских настроек. ПО обеспечивает:

-    обработку и передачу измерительной информации от электронного блока преобразователя уровня;

-    отображение результатов измерений на показывающем устройстве;

-    формирование выходного аналогового сигнала;

-    настройку и диагностику аппаратной части преобразователя уровня.

Метрологически значимая часть ПО и заводские параметры защищены от

несанкционированного доступа с помощью паролей и недоступны для изменения. Идентификационные данные представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 _ Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и/или паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 208-024-2019 «ГСИ. Преобразователи уровня магнитострикционные NIVOTRACK. Методика поверки», утвержденному ФГУП «ВНИИМС» 07.06.2019 г.

Основные средства поверки:

-    эталонная уровнемерная установка 1-го разряда по ГОСТ 8.477-82, с пределами допускаемой абсолютной погрешности в соотношении не более 1/3 к поверяемому преобразователю уровня с диапазоном измерений равным диапазону поверяемого преобразователя уровня;

-    рулетки измерительные металлические по ГОСТ 7502-98 класса точности 2 с диапазоном измерений не менее диапазона поверяемого преобразователя уровня;

-    калибратор процессов многофункциональный FLUKE-726, диапазон измерений силы постоянного тока от 0 до 24 мА, пределы допускаемой абсолютной погрешности ±(0,00021+00,002)А, где I - показания калибратора (регистрационный номер 52221-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт преобразователя уровня и/или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

Техническая документация изготовителя «Nivelco zRT.»
