| Номер в госреестре | 77153-19 |
| Наименование СИ | Машина координатная измерительная |
| Обозначение типа СИ | ECLIPSE |
| Изготовитель | "Carl Zeiss Industrielle Messtechnik GmbH", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина координатная измерительная ECLIPSE (далее - КИМ) предназначена для измерений геометрических размеров и формы деталей сложной формы.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция машины портальная, с неподвижным измерительным столом из гранита, боковым приводом портала. Пиноль и направляющие по осям X и Z выполнены из керамики. Три направляющие КИМ образуют декартову базовую систему координат X,Y,Z, в которой расположена трехмерная измерительная головка Renishaw PH10M plus с контактными датчиками TP20 и SP25M. КИМ так же оснащена бесконтактной измерительной головкой Kreon Zephir II.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.

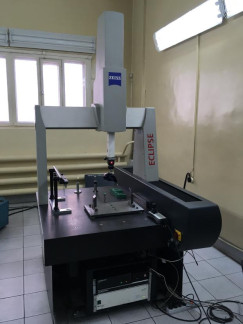

Общий вид КИМ представлен на рисунке 1.
Опломбирование от несанкционированного доступа не предусмотрено.
КИМ оснащена программным обеспечением (далее - ПО) Inca 3D.
Вычислительные алгоритмы Inca 3D расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. Inca 3D блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Inca 3D |
| Номер версии (идентификационный номер) ПО | v. 6.3.0.3 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 -Метрологические характеристики КИМ
| Наименование характеристики | Значение |
| Диапазон измерений по осям, мм: - X - Y - Z | от 0 до 700 от 0 до 1000 от 0 до 580 |
| Пределы допускаемой абсолютной объемной погрешности при измерении контактной головкой PH10M plus с датчиком TP20* (L- измеряемая длина в мм), мкм | ±(4,5+L/250) |
| Пределы допускаемой абсолютной объемной погрешности при измерении контактной головкой PH10M plus с датчиком SP25* (L- измеряемая длина в мм), мкм | ±(2,9+L/250) |
| Пределы допускаемой абсолютной объемной погрешности при измерении бесконтактной измерительной головкой Kreon Zephir II*, мкм | ±15 |
| Пределы допускаемой абсолютной погрешности измерительной головки PH10M plus с датчиком TP20*, мкм | ±4 |
| Пределы допускаемой абсолютной погрешности измерительной головки PH10M plus с датчиком SP25*, мкм | ±2,9 |
| Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80% | |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: -длина -ширина -высота | 1860 1400 2570 |
| Масса, кг, не более | 1800 |
| Условия эксплуатации: - температура окружающего воздуха, °С - допускаемое изменение температуры, °С, не более, в течение: 1 ч 24 ч Градиент по объему, °С на метр - относительная влажность воздуха, без конденсата, %, не более | От +15 до +35 1 1,5 1 80 |
| Расход воздуха, Нл/мин | 30 |
| Давление сжатого воздуха, кПа | 600 |
| Напряжение питания переменного тока, В | 220±22 |
| Частота переменного тока, Гц | 50/60 |
наносят на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатная измерительная ECLIPSE | - | 1 шт. |
| Пульт управления | - | 1 шт. |
| Шкаф управления | - | 1 шт. |
| Калибровочная сфера диаметром 30 мм | - | 1 шт. |
| Комплект сменных измерительных наконечников | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 203-28-2019 | 1 экз. |
осуществляется по документу МП 203-28-2019 «Машина координатная измерительная ECLIPSE. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 апреля 2019г.
Основные средства поверки:
- рабочие эталоны 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные);
- Меры для поверки систем координатно-измерительных ROMER Absolute Arm: сфера без покрытия и сфера с покрытием (регистрационный номер в Федеральном информационном фонде № 64593-16)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой КИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. №2340.
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
