Датчики расхода газа DYMETIC-1223M, 77155-19

77155-19
Датчики расхода газа «БУМЕТ1С-1223М» (далее - датчики) предназначены для измерения объёма и объемного расхода газа в рабочих условиях и, опционально, температуры, давления и вычисления объёма газа, приведённого к стандартным условиям.
Карточка СИ
Номер в госреестре 77155-19
Наименование СИ Датчики расхода газа
Обозначение типа СИ "DYMETIC-1223M"
Изготовитель Акционерное общество «ДАЙМЕТ» (АО «ДАЙМЕТ»), г. Тюмень
Год регистрации 2019
Срок свидетельства 26.12.2029
МПИ (интервал между поверками) 4 года - для датчиков класса точности 0,75; 5 лет - для датчиков класса точности 1; 7 лет - для датчиков класса точности 1,5 и 2; 9 лет - для датчиков класса точности 2,5
Описание типа скачать
Методика поверки скачать

Назначение

Датчики расхода газа «БУМЕТ1С-1223М» (далее - датчики) предназначены для измерения объёма и объемного расхода газа в рабочих условиях и, опционально, температуры, давления и вычисления объёма газа, приведённого к стандартным условиям.

Описание

Принцип действия датчика основан на преобразовании разности времен прохождения акустических импульсов вдоль и против потока газа и преобразования этой величины в значение объемного расхода газа в рабочих условиях.

Функционально, датчик имеет два исполнения:

-    базовое - датчик расхода газа;

-    опциональное - датчик расхода газа, опционально дополненный датчиками температуры (далее - ДТ), давления (далее - ДР) и вычислительным устройством (далее -вычислитель).

Датчик базового исполнения обеспечивает:

-    измерение и преобразование значений объема и расхода газа в рабочих условиях в числоимпульсный (частотный) и токовый (4 - 20 мА) выходные сигналы установленного формата;

-    измерение и преобразование значений объема и расхода газа в рабочих условиях, сервисной и диагностической информации в кодовые (цифровые) выходные сигналы RS485 и (или) HART установленного формата (опционально);

-    индикацию на дисплее текущих значений накопленного объема и расхода газа, сервисной и диагностической информации;

-    автоматическое тестирование технического состояния при включении питания и в процессе работы;

-    сохранение накопленной информации при перерывах в электроснабжении;

-    кодовую защиту от несанкционированного доступа к установочным и градуировочным данным.

Датчик опционального исполнения обеспечивает:

-    измерение объема и расхода газа в рабочих условиях, температуры и давления газа, а также вычисление объема и расхода, приведённых к стандартным условиям по ГОСТ 2939-63, природного газа (согласно ГОСТ 30319.2-2015 и ГОСТ 30319.3-2015), влажного нефтяного газа (согласно ГСССД МР 113-03), умеренно-сжатых газовых смесей (согласно ГСССД МР 118-05) и других табличных газов и их смесей;

-    измерение и преобразование в показания дисплея вычислителя температуры и давления

газа;

-    измерение и преобразование в показания дисплея вычислителя объема и расхода газа в рабочих условиях и приведённых к стандартным условиям;

-    сигнализацию сбоя в работе с индикацией выхода за пределы диапазона расходов, давлений и температур, и отсутствия сигналов от датчиков расхода, давления и температуры;

-    вывод на дисплей вычислителя журнала событий, происшедших за отчётный период (выход расхода за установленные пределы измерений, корректировка часов реального времени), и архивных данных по выбранному пользователем каналу измерения;

-    автоматическое тестирование технического состояния датчика при включении питания и в процессе работы;

-    измерение и отображение на дисплее суммарного времени включённого состояния датчика и времени работы в режиме в течение отчётного периода;

-    передачу измерительной информации через цифровой интерфейс RS485 на устройство верхнего уровня и через последовательный интерфейс USB (опционально) - на USB-Flash-накопитель;

-    кодовую защиту от несанкционированного доступа к установочным и градуировочным данным;

Датчики, в зависимости от условий применения, могут устанавливаться или на открытом воздухе под навесом, или в помещениях (объёмах), термошкафах, боксах и т.д.

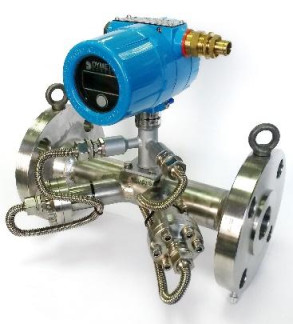

Датчик базового исполнения представляет собой корпус с размещенными на нем акустическими преобразователями, электронный блок и дополнительные элементы. Подключение к устройствам верхнего уровня обеспечивается через кабельный ввод электронного блока.

Датчик опционального исполнения представляет собой датчик базового исполнения, опционально дополненный датчиками (преобразователями) температуры, давления и вычислительным устройством (далее - вычислителем). Средства измерений, которые могут использоваться в составе датчиков опционального исполнения, указаны в таблице 1.

Таблица 1 - Средства измерений, применяемые в составе датчиков опционального исполнения

Наименование и тип средства измерений

Регистрационный номер в Федеральном информационном фонде

Устройства микровычислительные «DYMETIC-5123»

37417-13

Приборы вторичные теплоэнергоконтроллеры ИМ 2300

14527-11

14527-17

Комплексы измерительно-вычислительные расхода и количества жидкостей и газов АБАК+

52866-13

Вычислители УВП-280

53503-13

Датчики давления 415М

36555-07

59550-14

Датчики давления МИДА-13П

17636-06

17636-17

Преобразователи давления измерительные 3051

14061-10

14061-15

Датчики давления «Метран-55»

18375-08

Датчики давления «Метран-75»

48186-11

Датчики давления «Метран-150»

32854-13

Преобразователи давления измерительные АИР-10, тип ДИ, ДА

31654-14

Преобразователи давления измерительные АИР-Ю^ АИР-10Р

70286-18

Преобразователи давления измерительные АИР 20 Exd/M2

46375-11

Преобразователи давления измерительные АИР-30 Exd/M2

37668-13

Преобразователи давления измерительные АИР-20/М2

63044-16

Преобразователи давления измерительные ЭЛЕМЕР-АИР-30М

67954-17

Преобразователи давления измерительные ЗОНД-10

15020-07

1

2

Термопреобразователи с унифицированным выходным сигналом ТххУ-205

21969-11

Термопреобразователи с унифицированным выходным сигналом Метран-270-Ех, Метран-270

21968-11

Преобразователи температуры Метран-280,Метран-280-Ех

23410-13

Термопреобразователи универсальные ТПУ 0304

50519-12

50519-17

Датчики давления ЭМИС-БАР

72888-18

Преобразователи давления измерительные СДВ-SMART

61935-15

Преобразователи давления измерительные КМ35

71088-18

Термопреобразователи сопротивления платиновые ГКС TS500

62325-15

Корпус СИ пломбируется изготовителем. Пломба выглядит в виде заводской наклейки. Общий вид датчика базового исполнения представлен на рисунке 1.

Программное обеспечение

Датчик имеет микроконтроллер со встроенным программным обеспечением (далее -ПО), выполняющим вычислительные операции в соответствии с назначением датчика и влияющим на его метрологические характеристики.

ПО неизменяемое и несчитываемое. Доступ к ПО датчика отсутствует. Предусмотрено перепрограммирование датчика специальными программно-аппаратными средствами, при этом ранее введённая информация автоматически уничтожается. Конструкция датчика исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений расхода в рабочих условиях (от наименьшего Qmin до наибольшего Qmax) находятся в пределах, м /ч: датчиков фланцевого исполнения Dy от 50 до 300 мм датчиков зондового исполнения D,^ от 50 до 300 мм датчиков зондового исполнения D,/ до 1000 мм

от 0,08 до 6500 от 0,3 до 6500 от 0,3 до 1,0 Q3- d2m/d2K

Примечание - Qэ - максимальный расход при градуировке;

d-г - внутренний диаметр трубопровода в месте установки зонда; dE = (200 ... 300) мм - диаметр градуировочного трубопровода.

Пределы допускаемой относительной погрешности измерений объема и расхода в рабочих условиях датчиками базового исполнения по частотному и кодовому выходам, ± %, в диапазоне расходов:

Qmin < Q < Qt2

Qt2 < Q < Qt1 Qt1 < Q < Qmax

5,0

2,5

0,75; 1,0; 1,5; 2,0; 2,5

Пределы допускаемой приведённой погрешности преобразования частотного сигнала в токовый, ± %

0,2

Диапазоны давлений (абсолютных или избыточных), измеряемых датчиками опционального исполнения, определяются пределами измерений применяемых датчиков давления и находятся в пределах, МПа

от 0 до 25

Диапазоны температур, измеряемых датчиками опционального исполнения, определяются пределами измерений применяемых датчиков температуры и находятся в пределах, °С

от - 99 до + 999

Пределы допускаемой относительной погрешности вычисления объема и расхода газа, приведённых к стандартным условиям с помощью устройств микровычислительных DYMETIC-5123, ± %

0,1

Пределы допускаемой относительной погрешности измерения времени датчиком опционального исполнения, ± %

0,01

Примечание - Пределы допускаемой относительной погрешности измерения объема и расхода газа, приведённых к стандартным условиям, определяются исходя из пределов допускаемой погрешности средств измерений, применяемых в составе датчиков опционального исполнения и условий их эксплуатации.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Диаметры условного прохода, мм

от 50 до 1000

Условное рабочее давление, МПа

1,6; 2,5; 4,0; 6,3; 10; 16; 20; 25

1

2

Виды выходных сигналов:

- датчиков базового исполнения

числоимпульсные (частотные) с диапазоном от 1 Гц до 1,1 кГц, оптоизолированные типа «сухой контакт»;

-    токовые (4 - 20) мА + HART-совместимый протокол установленного формата;

-    кодовые (цифровые) RS485, протокол Modbus RTU установленного формата

- датчиков опционального исполнения

-    кодовые (цифровые) RS485, протокол Modbus RTU установленного формата;

-    кодовые (цифровые) USB (опционально)

Температура измеряемой среды, °С

от - 40 до +135

Абсолютное рабочее давление измеряемой среды, МПа

от 0,085 до 25

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

от - 45 до + 50 (от - 60 в комплекте с термооболочкой) до 100

Напряжение питания постоянного тока, В

от 18 до 28

Потребляемая мощность, Вт, не более:

-    датчика базового исполнения

-    датчика опционального исполнения

2,5

8

Средний срок службы, лет, не менее

12

Средняя наработка на отказ датчика базового исполнения, ч, не менее

75000

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015

IP57, IP65, IP68

Устойчивость к воздействию синусоидальной вибрации (группа исполнения по ГОСТ Р 52931-2008)

N1

Устойчивость к воздействию температуры и влажности окружающего воздуха (группа исполнения по ГОСТ Р 52931-2008)

С4 (для температуры окружающего воздуха от минус 45 до плюс 50 оС и относительной влажности до 100 % при +35 оС)

Маркировка взрывозащиты датчика базового исполнения

1Ex db IIC Т6...Т4 Gb X

Примечания

1.    По согласованию с производителем абсолютное давление может устанавливаться от 0,05 МПа.

2.    Условия эксплуатации нормированы для датчиков базового исполнения.

Знак утверждения типа

наносится на датчик методом гравирования (лазерным или удароточечным), а на титульный лист паспорта - типографским способом или штемпелеванием.

Комплектность

Комплектность датчика представлена в таблице 4.

Таблица 4 - Комплектность датчика

Наименование

Обозначение

Количество

Датчик расхода газа

DYMETIC-1223М

1

Датчик давления

В соответствии с заказом

1

Датчик температуры

В соответствии с заказом

1

Вычислительное устройство

В соответствии с заказом

1

Паспорт

1223М.00.000 ПС (ПС1)

1

Комплект монтажных частей

DYMETIC-1223M-КМЧ

1

Технологическая вставка

DYMETIC-1223M-ВСТ

1

Руководство по эксплуатации

1223М.00.000 РЭ

1

Методика поверки

1223М.00.000 МП1

1

Примечания

1)    Датчики температуры, давления и вычислитель поставляются только в составе датчика опционального исполнения.

2)    Паспорт 1223М.00.000 ПС оформляется на датчики базового исполнения, паспорт 1223М.00.000 ПС1 оформляется на датчики опционального исполнения

3)    Состав датчика и комплект монтажных частей - согласно заказу.

Поверка

осуществляется по документу 1223М.00.000 МП1 «Инструкция ГСИ. Датчик расхода газа «БУМБТ1С-1223М». Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 09 августа 2019 г.

Основные средства поверки:

-    установка поверочная газовая УПСГ-5000М, регистрационный номер 3.2^ВЯ.1895.2019;

-    штангенциркуль ШЩ-Ц, ШЩЦ-ВК ГОСТ 166-89, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 32368-06;

-    рулетка металлическая Р2У3Д, регистрационный номер 11505-92

-    барометр-анероид метеорологический БАММ-1, регистрационный номер 5738-76;

-    преобразователь измерительный температуры и влажности ДВ2ТС-А, регистрационный номер 25948-05.

Допускается применение аналогичных средств поверки датчиков, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

В паспорте датчика делают запись о результатах поверки, заверяют подписью поверителя и знаком поверки в виде оттиска поверительного клейма или оформляют свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе - для датчиков базового исполнения и в документе «Инструкция. ГСИ. Расход и количество газа. МВИ при помощи счетчиков газа «Dymetic-9423», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2008.04720 - для датчиков опционального исполнения.

Нормативные документы

Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

ТУ 4213-023-12540871-2013 изм. 5 «Датчики расхода газа «DYMETIC-1223М». Технические условия»
