| Номер в госреестре | 77156-19 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | BONUM 914220-01 |
| Изготовитель | ООО "БОНУМ", г.Ростов-на-Дону |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны BONUM 914220-01 (далее по тексту - ППЦ) предназначены для измерений объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на их заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта.
ППЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее по тексту - ТМ). Для гашения гидравлических ударов во время движения, внутри цистерны ППЦ установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная цилиндрическая горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

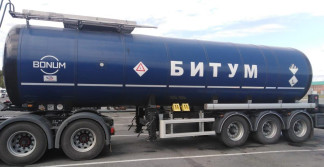

Общий вид ППЦ представлен на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
А(4:1)
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | XJY914220J000073 5 XJY914220J0000736 |
| Номинальная вместимость, дм3 | 29500 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Заводской номер | XJY914220J000073 5 XJY914220J0000736 | |
| Снаряженная масса, кг, не более | 7800 | |
| Габаритные размеры, мм, не более: | ||
| - длина | 10300 | |
| - ширина | 2550 | |
| - высота | 4000 | |
| Температура окружающей среды при эксплуатации, °С | от -45 до +40 | |
Знак утверждения типа | ||
| наносится на маркировочную табличку в виде наклейки и на титульный | лист руководства | |
| по эксплуатации типографским способом. Комплектность средства измерений Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна BONUM 914220-01 | - | 1 шт. |
| Запасные части, инструменты и принадлежности | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки» объемным методом.
Основное средство поверки: установка поверочная передвижная УПМВ/1 (рег. № 58077-14): пределы допускаемой относительной погрешности измерения объема выдаваемой жидкости ± 0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ППЦ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта от 07 февраля 2018 г. №256
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
