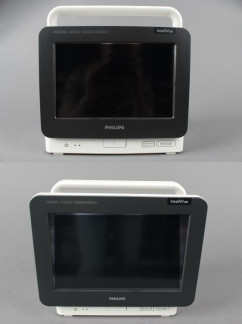

Мониторы пациента модульные IntelliVue MX, 77159-19

Идентификационные

признаки

Значение

Вариант исполнения монитора

MX400

MX450

MX500

MX450

MX600

MX700

MX800

Идентификационное наименование ПО

IntelliVue

Номер версии (идентификационный номер) не ниже

IntelliVue

H.00.00

IntelliVue

H.00.00

IntelliVue

H.00.00

IntelliVue

H.00.00

IntelliVue

H.00.00

IntelliVue

H.00.00

IntelliVue

H.00.00

Цифровой идентификатор ПО*

b163eac9

01710d7c

99b72c6ff

71d76f

b163eac9

01710d7c

99b72c6ff

71d76f

b2fb157a

5c359417

e37a5e28

d9986791

b2fb157a5

c359417e3

7a5e28d99

86791

cd269bc4

bc4ea90dc

16e23eb4

1538fce

cd269bc4

bc4ea90dc

16e23eb4

1538fce

cd269bc4

bc4ea90dc

16e23eb4

1538fce

Алгоритм вычисления контрольной суммы

md5

*Контрольная сумма указана для приведенной версии ПО

Идентификационные данные программного обеспечения для многопараметрических

измерительных модулей

Вариант исполнения монитора

Intellivue X1

Intellivue X2

Intellivue X3

Идентификационное наименование ПО

IntelliVue

Номер версии (идентификационный номер) не ниже

Intellivue H.03.11

Intellivue H.03.11

Intellivue M.03.00

Цифровой идентификатор ПО*

ea04b2939f6f44fed7bd3

00707147451

c17fac136dc49a43 c693fa 00dc76e13f

a020c7a4271 a6accf5ff84 b25765561c

Алгоритм вычисления контрольной суммы

md5

* Контрольная сумма указана для приведенной версии ПО

Наименование характеристики

Значение

Канал измерения частоты дыхания

Диапазон измерений частоты дыхания, мин-1

взрослые

новорожденные

от 0 до 120 от 0 до 150

Относительная погрешность измерений частоты дыхания, %

±10

Канал измерения артериального давления

Диапазон измерений избыточного давления в компессионной манжете, мм рт. ст: для взрослых для детей

для новорожденных

от 20 до 255 от 20 до 160 от 20 до 120

Пределы допускаемой абсолютной измерения избыточного давления в компрессионной манжете, мм рт. ст.

±3

Канал термометрии

Диапазон измерения температуры, оС

от +32 до +42

Пределы допускаемой абсолютной погрешности измерения

о/~'

температуры, С

±0,1

Канал газового анализа

Диапазон измерений объемной доли углекислого газа (СШ2) в выдыхаемой смеси*, %

от 0 до 13,6

Пределы допускаемой абсолютной погрешности измерений объемной доли углекислого газа (ССОг) в вдыхаемой смеси, %

±(0,43 + 0,08-CcoO %

* В диапазоне измерений от 0 до 0,47 % предел допускаемой погрешности измерений составляет +(0,43 + 0,08CCOz) %

Наименование характеристики

Значение

Габаритные размеры (ШхВ*Г), мм, не более:

Исполнение MX800

478x364x222

Исполнения MX600/MX700

393x321x233

Исполнение MX550

404x308x191

Исполнение MX500

327x288x190

Исполнение MX450

327x288x190

Исполнение MX400

277x288x186

Масса, кг, не более:

Исполнение MX800

11

Монитор MX600/MX700

11

Монитор MX550

7,5

Монитор MX500

6,3

Монитор MX450

6,6

Монитор MX400

6,0

Потребляемая мощность, Вт, не более: Исполнения MX400/450/500/550

70

Исполнения MX600/700/800

200

Наименование характеристики

Значение

Напряжение питания частотой (50±1) Гц, В

220±22

Наработка на отказ, ч, не менее

10 000

Средний срок службы, лет

5

Условия эксплуатации:

°

-диапазон температур окружающего воздуха, С

от 0 до +35

-диапазон относительной влажности окружающего воздуха, %

от 15 до 95

-диапазон атмосферного давления, кПа

от 84 до 106,7

Наименование

Обозначение

Количество, шт

Монитор пациента модульный IntelliVue MX, варианты исполнения: IntelliVue MX400,

IntelliVue MX450, IntelliVue MX500, IntelliVue MX550, IntelliVue MX600, IntelliVue MX700, IntelliVue MX800 в составе:

Блок аппарата базовый

-

1

Многопараметрический измерительный модуль X1*

-

1

Многопараметрический измерительный модуль X2*

-

1

Многопараметрический измерительный модуль X3*

-

1

Прикроватное устройство IntelliVue XDS*

-

1

Док-станция IntelliVue Dock*

-

1

Модуль расширения МИС для капнографии в основном потоке*

-

1

Модуль расширения МИС для капнографии в боковом потоке*

-

1

Расширение для капнографии*

-

1

Модуль расширения МИС для капнографии по технологии Microstream*

-

1

Расширение Microstream*

-

1

Гемодинамическое расширение МИС*

-

1

Гемодинамическое расширение*

-

1

Универсальная стойка для модулей (УМС-8) *

-

1

Универсальная стойка для модулей (УМС-4) *

-

1

Кабели соединительные для многопараметрического измерительного модуля*

не более 2

Модуль измерения температуры*

-

не более 2

Модуль насыщения артериальной крови кислородом*

-

1

Наименование

Обозначение

Количество, шт

Модуль измерения сердечного выброса*

-

не более 2

Модуль газоанализатора*

-

1

Модуль электроэнцефалографии*

-

1

Модуль измерения биспектрального индекса BIS*

-

1

Модуль инвазивного артериального давления*

-

не более 5

Модуль IntelliBridge EC10*

-

не более 5

Модуль IntelliBridge EC5*

-

не более 5

Модуль IntelliVue TcG10 чрескожного мониторинга содержания газов*

-

1

Модуль измерения насыщения кислородом крови в сосудах*

-

1

Модуль нервно-мышечной передачи (NMT)*

-

1

Модуль спирометрии*

-

1

Модуль регистратора*

-

1

Электроды для снятия ЭКГ*

-

не более 10

Кабели отведений ЭКГ 3, 5, 6, 10 электродные*

-

не более 10

Манжеты многоразовые для измерения неинвазивного артериального давления*

-

не более 10

Манжеты одноразовые для измерения неинвазивного артериального давления *

-

не более 10

Трубка для манжет измерения неинвазивного давления*

-

не более 10

Датчик давления многоразовый*

-

не более 6

Стерильные одноразовые колпачки для датчика давления*

-

не более 6

Комплект для мониторинга для датчика*

-

не более 6

Датчики многоразовые для измерения пульсоксиметрии*

-

не более 5

Датчики одноразовые для измерения пульсоксиметрии*

-

не более 5

Датчики температуры многоразовые*

-

не более 5

Датчики температуры одноразовые*

-

не более 5

Встраиваемый температурный зонд*

-

не более 5

Датчик температуры инжектата*

-

не более 5

Датчик CO2 в основном потоке*

-

не более 5

Датчик CO2 в боковом потоке*

-

не более 5

Адаптеры воздуховода для датчика CO2 многоразовые*

-

не более 5

Адаптеры воздуховода для датчика CO2 одноразовые*

-

не более 5

Прямые пробоотборные линии*

-

не более 10

Канюли назальные и орально-назальные для капнографии*

-

не более 10

Магистрали для измерения CO2 по технологии Microstream*

-

не более 5

Датчик потока*

-

не более 5

Датчик CO2/потока*

-

не более 5

Наименование

Обозначение

Количество, шт

Датчик tcpO2/CO2 чрескожного мониторинга газов*

-

не более 5

Изогнутый адаптер воздуховода*

-

не более 10

Прямой адаптер воздуховода*

-

не более 10

Газоотводная возвратная линия*

-

не более 10

Газоотводный возвратный фильтр*

-

не более 10

Влагоуловитель*

-

не более 10

Трубка для отбора проб газа*

-

не более 10

Кабели магистральные ЭЭГ*

-

не более 5

Кабели отведений ЭЭГ*

-

не более 5

Электроды ЭЭГ*

-

не более 2

Кабели интерфейсные для сердечного выброса*

-

не более 10

Кабель соединительные для NMT*

-

не более 10

Кабели-адаптеры для датчиков*

-

не более 5

Датчик BIS*

-

не более 4

Принадлежности:

Блоки соединительные*

-

не более 10

Разветвители проводов*

-

не более 10

Крепление к стойке для в/в вливаний*

-

не более 6

Держатель датчика давления*

-

не более 5

Гель для электродов*

-

не более 2

Бумага для регистратора*

-

не более 10

Пульт дистанционного управления*

-

1

Дисплеи медицинские внешние*

-

не более 5

Видео кабели*

-

не более 10

Кабели аналоговые, коммутационные, сетевые*

-

не более 20

Устройства крепления*

-

не более 50

Устройства дистанционной передачи тревоги*

-

не более 5

Адаптеры*

-

не более 5

Блоки питания*

-

не более 5

Интерфейсные платы*

-

не более 10

Аккумуляторы*

-

не более 5

Руководство пользователя на бумажном и/или электронном носителях

-

1

Сервисное руководство на бумажном и/или электронном носителях

-

1

Методика поверки

МП 209-0084-2019

1

* Поставляется по отдельному заказу
