| Номер в госреестре | 77160-19 |
| Наименование СИ | Дифрактометры рентгеновские |
| Обозначение типа СИ | ДРОН-7М |
| Изготовитель | АО "Инновационный центр "Буревестник", г.С.-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 26.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Дифрактометры рентгеновские ДРОН-7М (далее - дифрактометры) предназначены для измерений интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте при решении задач рентгенофазового анализа материалов.
Принцип действия дифрактометров основан на регистрации дифрагированных рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества. В дифрактометрах реализована рентгенооптическая схема Брегга-Брентано.
Дифрактометры конструктивно представляют из себя стационарные напольные приборы модульной архитектуры. Дифрактометры выполнены в виде приборного каркаса, состоящего из стойки питания и управления и установленного на ней рентгенозащитного кабинета. В рентгенозащитном кабинете располагается стойка дифрактометрическая, включающая в себя двухкружный гониометр. В стойке питания и управления располагаются высоковольтный источник питания рентгеновской трубки, блок управления и сбора данных, блок управления приводом. На верхней крышке приборного каркаса находится фонарь. На передних панелях приборного каркаса находятся аварийные стоп-кнопки.
Дифрактометрическая стойка предназначена для формирования первичного и регистрации дифрагированного пучков рентгеновских лучей, установки держателя (приставки) с анализируемым материалом, углового перемещения по заданному алгоритму держателя образца и кронштейна с блоком детектирования. Рентгеновское излучение от рентгеновской трубки, направленное на анализируемый материал, отражается от кристаллографических (атомных) плоскостей анализируемого материала и фокусируется на приемной щели блока детектирования. Опционно в дифрактометрической стойке могут устанавливаться монохроматоры на первичном и/или дифрагированном пучках. В конструкции дифрактометров предусмотрена блокировка дверей с целью предотвращения проникновения в рентгенозащитный кабинет в процессе измерения.
Высоковольтный источник питания обеспечивает питание рентгеновской трубки, регулирование режима ее работы и выполнение операций по идентификации неисправностей и отработке аварийных ситуаций. Блок управления приводом предназначен для управления приводами углового перемещения, коммутации сигналов управления и питающих напряжений от блока управления и сбора данных на исполнительные механизмы, блокировки. Блок управления и сбора данных предназначен для сбора, обработки, регистрации электрического сигнала, преобразованного из рентгеновского излучения, формирования сигналов управления приводами углового перемещения в различных режимах сбора данных.
Для управления дифрактометрами используется программное обеспечение «Программный комплекс управления и сбора данных дифрактометров общего назначения Data Collection», состоящее из двух программ: программа нижнего уровня установлена в промышленном ПК, расположенном в блоке управления и сбора данных, программа верхнего уровня установлена на внешнем компьютере.

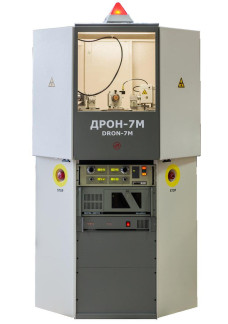

Общий вид дифрактометров приведен на рисунке 1.
Предусмотрено пломбирование корпусов блоков, расположенных в стойке питания и управления (высоковольтный источник питания рентгеновской трубки, блок управления и сбора данных, блок управления приводом) посредством применения пломбировочных наклеек.
Дифрактометры рентгеновские ДРОН-7М оснащаются программным обеспечением «Программный комплекс управления и сбора данных дифрактометров общего назначения -Data Collection» (далее ПО Data Collection), которое управляет работой дифрактометра, отображает результаты, обрабатывает, передает и хранит полученные данные. ПО Data Collection состоит из программы нижнего уровня ДРОН-7М, которая является встроенным ПО и установлена в промышленном ПК, расположенном в блоке управления и сбора данных, и программы верхнего уровня Сбор данных - DataCol, которая является автономным ПО и установлена на внешнем компьютере. ПО Data Collection является полностью метрологически значимым. Уровень защиты ПО Data Collection от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014. Влияние ПО Data Collection на метрологические характеристики дифрактометров рентгеновских ДРОН-7М учтено при их нормировании. Идентификационные данные ПО Data Collection приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Программа верхнего уровня Сбор данных - DataCol | Программа нижнего уровня ДРОН-7М |
| Номер версии (идентификационный номер) ПО | не ниже 7.00.00 1) | не ниже 0.2.3 |
| Цифровой идентификатор метрологически значимого файла ПО | 0xA5E198FA (файл DataCol.exe для версии 7.00.112) | 0x1890 (для версии 0.2.3) |
| Алгоритм расчета цифрового идентификатора | CRC32 | CRC-16 |
| 1) Версия ПО может иметь дополнительные цифровые суффиксы (от 1 до 100) | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов дифракции 2J, градус | от -100 до +165 |
| Пределы допускаемой абсолютной погрешности измерения угловых положений дифракционных максимумов, градус | ±0,02 |
| Пределы допускаемой основной относительной погрешности скорости счета импульсов рентгеновского излучения, % | ±0,20 |
| Диапазон показаний углов дифракции для держателя образца J, градус | от 0 до 360 |
| Пределы допускаемой дополнительной относительной погрешности скорости счета импульсов рентгеновского излучения при изменении температуры окружающей среды на каждые 10 °С в диапазоне температур условий эксплуатации, % | ±2 |
| Пределы допускаемой дополнительной относительной погрешности скорости счета импульсов рентгеновского излучения при изменении на ± 10 % напряжения питающей сети, % | ±0,8 |
| Скорость угловых перемещений блока детектирования и образца, градус/мин, не менее | 500 |
| Нормальные условия измерений: - температура окружающей среды, °C - напряжение электрического питание сети переменного тока, В | от +15 до +25 220 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 1100x1050x1800 |
| Масса, кг, не более | 520 |
| Потребляемая мощность, кВА, не более | 3,5 |
| Электрическое питание осуществляется от сети переменного тока: - диапазон напряжения, В - частотой, Гц | от 198 до 242 от 49 до 51 |
| Наименование характеристики | Значение |
| Электрическое питание осуществляется от сети переменного тока: диапазон напряжения, В частотой, Гц | от 198 до 242 от 49 до 51 |
| Время установления рабочего режима, мин, не более | 60 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка дифрактометра на отказ, ч | 10000 |
| Условия эксплуатации: - температура окружающей среды, °C - атмосферное давление, кПа - относительная влажность при температуре +25 °C, %, не более | от +10 до +35 от 84,0 до 106,7 80 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на заднюю панель корпуса дифрактометра в виде специальной таблички.
Таблица 4 - Комплектность дифрактометров
| Наименование | Обозначение | Количество |
| Трубка рентгеновская типа БСВ 2), конструктивное исполнение 3 | - | 1 шт. |
| Блок детектирования сцинтилляционный БДС-25-04Б | Яб2.204.110-16 | 1 шт. |
| Блок управления и сбора данных | Яб2.390.648-01 | 1 шт. |
| Блок управления приводом | Яб2.390.650 | 1 шт. |
| Высоковольтный источник питания Spellman DF60N3X4253 | - | 1 шт. |
| Стойка дифрактометрическая | Яб2.702.246 | 1 шт. |
| Каркас приборный | ТА07.4.137.223 | 1 шт. |
| Комплект запасных частей, инструмента, принадлежностей и сменных частей | Яб4.078.152 | 1 комплект |
| Комплект монтажных частей | Яб4.075.490 | 1 комплект |
| Комплект монтажных частей (кабели) | Яб4.075.477-01 | 1 комплект |
| Компьютер с периферийными устройствами 1) | - | 1 комплект |
| Программное обеспечение «Программный комплекс управления и сбора данных дифрактометров общего назначения - Data Collection» Установочный комплект. | Яб 00.133-01 | 1 CD-диск |
| Дифрактометры рентгеновские ДРОН-7М. Руководство по эксплуатации | ТА07.1.210.079 РЭ | 1 экз. |
| «Программный комплекс управления и сбора данных дифрактометров общего назначения - Data Collection». Руководство оператора | - | 1 экз. |
| Дифрактометр рентгеновский ДРОН-7М. Паспорт | ТА07.1.210.079 ПС | 1 экз. |
| Методика поверки | МП-242-0313-2019 | 1 экз. |
| 1) Поставляется по заказу 2) Допускается комплектация рентгеновской трубкой типа БСВ27, БСВ28 или БСВ29 с необходимым зеркалом анода и соответствующим бета-фильтром | ||
осуществляется по документу МП-242-0313-2019 «ГСИ. Дифрактометры рентгеновские ДРОН-7М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26 августа 2019 г.
Основные средства поверки:
- стандартный образец дифракционных свойств кристаллической решетки (оксид алюминия) (SRM 1976b) ГСО 10475-2014;
- стандартный образец дифракционных свойств кристаллической решетки (оксид алюминия) (SRM 1976b) ГСО 10440-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель корпуса дифрактометра, как показано на рисунке 1, и (или) на свидетельство о поверке.
приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений дифрактометр применяется в соответствии с аттестованными методиками (методами) измерений.
ТУ 4276-087-00227703-2013. Дифрактометры рентгеновские ДРОН-7М. Технические условия
