| Номер в госреестре | 77161-19 |
| Наименование СИ | Полуприцепы-цистерны для жидких нефтепродуктов |
| Обозначение типа СИ | GUTE WOLF DMD |
| Изготовитель | "Girgin Otomotiv San. Tic. Ltd.", Турция |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы - цистерны для жидких нефтепродуктов GUTE WOLF DMD, являются транспортными мерами полной вместимости (далее - ТМ) предназначенными для временного хранения, транспортировки и измерения объема нефтепродуктов.
Принцип действия ТМ основан на заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Наполнение цистерны ТМ осуществляется через заливной люк горловины. Слив нефтепродукта происходит с помощью насоса или самотеком.
Конструкция ТМ представляет собой стальную пятисекционную цистерну, в поперечном сечении имеющую чемоданообразную форму.
Корпус ТМ изготовлен из листовой стали и усилен внутри перегородками, выполняющими роль поперечных волнорезов. К шасси автомобиля ТМ крепится при помощи стяжных лент.
В верхней части каждой секции ТМ приварена горловина с указателем уровня налива, заливным люком и дыхательным клапаном. В нижней части каждой секции установлены опоры и донный клапан.
ТМ имеет площадки обслуживания из просеченного листа с противоскользящим эффектом. Для подъема на площадку обслуживания служит лестница.
Схематичное изображение конструкции ТМ представлено на рисунках 1 и 2.

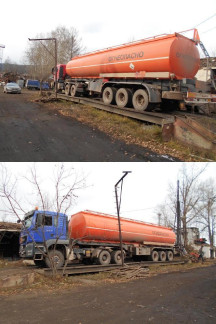

Общий вид ТМ представлен на рисунках 3-5. Места пломбирования от несанкционированного доступа показаны на рисунках 5, 6.
1 I
1 I
Рисунок 2 - Схематичное изображение конструкции полуприцепов - цистерн для жидких нефтепродуктов GUTEWOLFDMD.Вид сверху.
Рисунок 4 - Общий вид полуприцепа - цистерны для жидких нефтепродуктов GUTE WOLF DMD № 02
провода слива-налива горловины
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| GUTE WOLF DMD | |||||
| Заводской номер | 01 | ||||
| Номинальная вместимость секций, м3 | Секция 1 | Секция 2 | Секция 3 | Секция 4 | Секция 5 |
| 11,6 | 11,0 | 11,1 | 6,2 | 5,4 | |
| Полная вместимость полуприцепа-цистерны, м3 | 45,3 | ||||
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 | ||||
Продолжение Таблицы 1
| Наименование характеристики | Значение | ||||
| GUTE WOLF DMD | |||||
| Заводской номер | 02 | ||||
| Номинальная вместимость секций, м3 | Секция 1 | Секция 2 | Секция 3 | Секция 4 | Секция 5 |
| 11,6 | 11,0 | 11,2 | 6,2 | 5,3 | |
| Полная вместимость полуприцепа-цистерны, м3 | 45,3 | ||||
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 | ||||
| Наименование характеристики | Значение | ||||
| GUTE WOLF DMD | |||||
| Заводской номер | 03 | ||||
| Номинальная вместимость секций, м3 | Секция 1 | Секция 2 | Секция 3 | Секция 4 | Секция 5 |
| 11,3 | 10,6 | 10,4 | 6,1 | 5,4 | |
| Полная вместимость полуприцепа-цистерны, м3 | 43,8 | ||||
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Заводские номера | GUTE WOLF DMD № 01 GUTE WOLF DMD № 02 GUTE WOLF DMD № 03 |
| Количество секций в цистерне, шт. | 5 |
| Полная масса транспортного средства, кг, не более | 35000 |
| Назначенный срок службы, лет | 10 |
| Полный срок службы (до списания), лет | 25 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность, %, не более | от -45 до +45 от 84,0 до 106,7 98 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцепы - цистерны для жидких нефтепродуктов GUTE WOLF DMD | №№ 01, 02, 03 | 3 шт. |
| Паспорт | 3 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- весы тензометрические автомобильные ВТА-2С60 (регистрационный номер 33053-06);
- термогигрометр ИВА-6А-Д (регистрационный номер 46434-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых резервуаров с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке - в виде наклейки и оттиска повери-тельного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к полуприцепам - автоцистернам для жидких нефтепродуктов GUTE WOLF DMD
Приказ Росстандарта от 07 февраля 2018 года № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
