Номер в госреестре | 77162-19 |
Наименование СИ | Иономеры лабораторные |
Обозначение типа СИ | И-160М |
Изготовитель | ООО "Антех", Беларусь, г.Гомель |
Год регистрации | 2019 |
Срок свидетельства | 31.05.2023 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Иономеры лабораторные И-160М предназначены для измерения показателя активности ионов водорода (рН), нитрат ионов (pNO3), а также для измерения показателя активности одновалентных и двухвалентных ионов и катионов (рХ), окислительно-восстановительного потенциала (Eh) и температуры (Т) водных растворов.
В основу работы иономеров положен потенциометрический метод измерений рХ, (рН),
Eh.

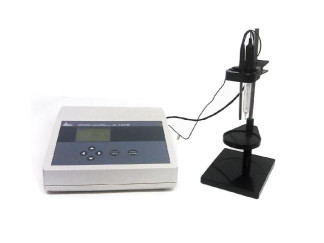

Иономеры лабораторные И-160М состоят из вторичного измерительного преобразователя, термокомпенсатора, вспомогательного электрода ЭВЛ-1М3.1 и электродов для измерения показателя активности ионов водорода (рН) ЭСЛ-43-07СР и ЭСЛ-63-07СР и нитрат-ионов ЭЛИС-1. Вторичные преобразователи могут работать с комбинированными и двухэлектродными системами измерений других типов электродов для измерений показателя активности как ионов водорода и нитрат-ионов, так и для измерений показателя активности других одновалентных и двухвалентных ионов, окислительно-восстановительного потенциала. В этом случае, проводится поэлементная поверка: поверка измерительного преобразователя и электродов, а эксплуатационная документация на электроды должна содержать методики приготовления градуировочных и контрольного растворов.
Преобразователи по измеренным значениям показателя активности ионов рассчитывают молярную (массовую) концентрации и массовую долю измеряемых ионов. В режиме «Контроль» автоматически определяют параметры электродной системы: значения координат изо-потенциальной точки (рХи, Еи) и коэффициента (К8), учитывающего отклонение крутизны электродной характеристики от теоретического значения. При настройке в единицах активности ионов водорода преобразователи обеспечивают автоматическую подсказку значений активности четырех стандартных растворов по ГОСТ 8.135-2004. В энергонезависимую память ио-номера могут быть занесены и сохраняться настроечные константы электродных систем от одной до девяти. Одновременно иономеры могут работать только с одной электродной системой. Значения измеряемых величин индуцируются на цифровом показывающем устройстве, а также в виде двух аналоговых по напряжению (2 В и 100 мВ) и цифрового выходных сигналов. Приборы работают совместно с ПЭВМ. Связь с ПЭВМ осуществляется через последовательный асинхронный интерфейс по стыку С2 в соответствии с ГОСТ 18145-81.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) | Значения |
Идентификационное наименование ПО | И-160М |
Номер версии (идентификационный номер) ПО | V1.40 |
Цифровой идентификатор ПО | - |
Программное обеспечение (ПО) преобразователей состоит из встроенного системного программного обеспечение (ВСПО). ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память преобразователей на заводе изготовителе. Конструкция СИ исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Метрологические характеристики преобразователей, указанные в таблице 2, приведены с учетом влияния ВСПО.
Таблица 2- Метрологические характеристики изме | рительных преобразователей И-1 | 60М |
Характеристика | Значение характеристики | Дискрет ность |
Диапазон измерений показателя активности ионов водорода (рН) иономера | от -1 до +14 | 1 • 10-3 |
Диапазон измерений показателя активности нитрат-ионов (рКОз) иономера | от 0,4 до 4,3 | |
Диапазон измерений показателя активности одновалентных и двухвалентных ионов (рН, рХ) измерительного преобразователя | от -20 до +20 | 1 • 10-3 |
Диапазон измерений окислительновосстановительного потенциала (Eh), мВ, измерительного преобразователя | от - 3000 до +3000 | 1-10-1 |
Характеристика | Значение характеристики | Дискрет ность |
Диапазон показаний содержания ионов (сХ) измерительного преобразователя: | ||
- молярная концентрация, моль/дм3 - массовая концентрация, г/дм3 - массовая доля, % (г/кг) | от 1 до 1 • 10-1 от Ы0-1 до 1 • 10-2 от 1 • 10-2 до 1 • 10-3 от 1 • 10-3 до 1 • 10-4 от 1-10-4до 1-10-5 от 100 до 10 от 10 до 1 от 1 до 1 • 10-1 от 1-10-1 до 1 • 10-2 от 1 • 10-2 до 1 • 10-3 от 1 • 10-3 до 1 • 10-4 от 1 • 10-4 до 1-10-5 от Ь10-5 до 1 • 10-6 от 10 до 1< 100 - 10) от 1 до 1-10-1(10 - 1) от 1-10-1 до Ь10-2(1 - 10-1) от 1 • 10-2 до Ы0-3(ш-1- 10-2) от 1 • 10-3 до Ы0-4(ш-2- 10-3) от 1 • 10-4 до Ы0-5(ш-3-10-4) от Ь10-5 до Ы0-6(10-4-10-5) от 1 • 10-7 до Ы0-8(ш-5-10-6) | 1 • 10-3 1 • 10-4 1 • 10-5 1 • 10-6 Ы 0-7 1-10-1 1 • 10-2 1 • 10-3 1 • 10-4 1 • 10-5 1 • 10-6 1 • 10-7 1 • 10-8 1 • 10-2 (10-1) 1 • 10-3 (10-2) 1 • 10-4 (10-3) Ь10-5(10-4) 1-10-6(10-5) Ы0-7(ш-6) Ы0-8(ш-7) Ы0-9(ш-8) |
Диапазон измерений температуры, оС, иономера | от 0 до 100 | |
Диапазон измерений температуры, оС, измерительного преобразователя | от - 20 до + 150 | 0,1 |
Пределы допускаемой основной абсолютной погрешности измерений показателя активности ионов водорода (рН,) иономера | ± 0,05 | |
Пределы допускаемой основной абсолютной погрешности измерений показателя активности нитрат-ионов (pNO3,) иономера | ± 0,04 | |
Пределы допускаемой основной абсолютной погрешности измерений показателя активности одновалентных ионов (рН, рХ) измерительного преобразователя | ± 0,020 | |
Пределы допускаемой основной абсолютной погрешности измерений показателя активности двухвалентных ионов (рН, рХ) измерительного преобразователя | ± 0,040 | |
Пределы допускаемой основной абсолютной погрешности измерений окислительновосстановительного потенциала (Eh), мВ, измерительного преобразователя | ± 1,0 | - |
Пределы допускаемой основной абсолютной по»-» о/"ч грешности измерений температуры, С, иономера | ± 0,5 |
Характеристика | Значение характеристики | Дискрет ность |
Пределы допускаемой основной абсолютной погрешности измерений температуры, оС, преобразователя | ± 1,0 | - |
Пределы допускаемой основной приведенной погрешности аналоговых выходных напряжений преобразователя «2 В» и «100 мВ» при нагрузках соответственно 4 кОм и 50 кОм, % | ± 0,25 | - |
Предел допускаемой дополнительной погрешности измерений (рН, рХ, Eh) преобразователя, обусловленной изменением сопротивления цепи измерительного электрода ^изм) в пределах от 0 до 1000 Мом, (в долях предела основной абсолютной погрешности преобразователя) | 0,5 на каждые 500 МОм | - |
Предел допускаемой дополнительной погрешности измерений (рН, рХ, Eh) преобразователя, обусловленной изменением сопротивления цепи вспомогательного электрода ^всп.) в пределах от 0 до 20 кОм, (в долях предела основной абсолютной погрешности преобразователя) | 0,25 на каждые 10 кОм | - |
Предел допускаемой дополнительной погрешности измерений (рН, рХ, Eh) преобразователя, обусловленной изменением ЭДС постоянного тока в цепи «земля - раствор» в пределах от - 1,5 до 1,5 В, (в долях предела основной абсолютной погрешности преобразователя) | 0,5 (при Rвсп.=10к0м) | - |
Предел допускаемой дополнительной погрешности измерений (рН, рХ, Eh) преобразователя, обусловленной изменением напряжения переменного тока частотой 50 Гц в цепи вспомогательного электрода в пределах от 0 до 50 мВ, (в долях предела основной абсолютной погрешности преобразователя) | 0,5 | - |
Предел допускаемой дополнительной погрешности измерений (рН, рХ, Eh, Т) преобразователя, обусловленной изменением напряжения питания сети на 10% в пределах 230±23В, (в долях предела основной абсолютной погрешности преобразователя) | 0,5 | - |
Предел допускаемой дополнительной погрешности измерений (рН, рХ, Eh, Т) преобразователя, обусловленной изменением температуры окружающего воздуха на каждые 10 оС в пределах от 10 до 35 оС, (в долях предела основной абсолютной погрешности преобразователя) | 1,0 | - |
Предел дополнительной погрешности измерений рН, обусловленной изменением температуры анализируемой среды от 0 до 100 оС при автоматической и ручной термокомпенсации (в долях основной абсолютной погрешности иономера) | 1,0 | - |
Характеристика | Значение характеристики | Дискрет ность |
Время установления показаний должно быть не более, определяемого по формуле, с, | 1уст-К-(1+КизмХ где К-изм-сопротивление цепи измерительного электрода, ГОм, К-постоянная равна 5с/ГОм | - |
Время выхода на режим преобразователя, мин | 30 | - |
Продолжительность непрерывной работы не менее, ч | 8 | |
Нормальные условия применения: »-» о/"ч - температура окружающей среды, С - атмосферное давление, кПа - относительная влажность, % - напряжение питания, В | от 15 до 25 от 84 до 106 от 30 до 80 от 207 до 253 | - |
Требования к характеристикам электродных систем: - зависимость ЭДС системы от показателя активности иона при измерениях с термокомпенсацией должна определяться по формулам, мВ, - значения координат изопотенциальной точки: Еи, мВ, рХи - зависимость ЭДС системы от показателя активности иона при измерениях без термокомпенсации должна определяться по формуле, мВ, - значения крутизны при 20оС (S20): одновалентные анионы одновалентные катионы двухвалентные анионы двухвалентные катионы - входное сопротивление преобразователей не менее, Ом | Е-Еи+Sf (рХ-рХи), где Еи,рХ и-коордитаты изопотенциальной точки электродной системы; St-крутизна электродной системы при температуре t оС, St=-0,1984 ^(273,16+t) Ks/n, где Ks-коэффициент, учитывающий отклонение крутизны в диапазоне от 0,8 до 1,2 от теоретического значения (Ks=1), n-коэффициент, зависящий от вида и заряда иона: n-1 для одновалентных катионов, n=-1 для одновалентных анионов, n-2 для двухвалентных катионов, n=-2 для двухвалентных анионов от -3000 до + 3000 от - 20 до + 20 E=Eo+S-pX, где Ео-ЭДС системы в начальной точке диапазона измерений в пределах от -3000 до 3000 от 44 до 82 от -44 до -82 от 22 до 41 от -22 до -41 1-10-12 |
Наименование характеристики | Значение |
Выходные напряжения на аналоговых выходах измерений окислительно-восстановительного потенциала (Eh) при входном напряжении от -2000 до 2000 В и при измерений активности (рХ, рН), В | от -2 до 2 (для нагрузок сопротивлением не менее 4 кОм) - для выхода «2В»; от -100 до 100 мВ (для нагрузок с сопротивлением не менее 50 кОм) - для выхода «100 мВ» |
Выходные сопротивления не более, Ом | 5 - для выхода «2 В», 200 - для выхода «100 мВ» |
Выходные напряжения цифровых выходных сигналов (для нагрузок с сопротивлением не менее 50 кОм), В: - при логическом нуле не более - при логической единице не менее | 0,4 2,4 |
Питание от сети переменного тока: - напряжением, В - частотой, Гц | 230±23 50±0,5 |
Потребляемая мощность не превышает при номинальном значении напряжения питания, В-А | 20 |
Габаритные размеры не более, мм: длина ширина высота | 290 280 100 |
Масса не более, кг | 5 |
Средний срок службы, лет | 10 |
Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа - относительная влажность, % | от 10 до 35 от 84 до 106,7 до 80 при 25 оС |
Степень защиты от поражения электрическим током | II (категория монтажа II, степень загрязнения 2) |
Степень защиты от попадания внутрь твердых тел и влаги | IP20 |
Соответствуют требованиям к электромагнитной совместимости и устойчивости к: - электрическим разрядам по СТБ IEC 61000-43-2011 - радиочастотному электромагнитному полю в полосе частот 80-1000 МГц в соответствии с СТБ IEC 61000-4-3-2009 - наносекундным импульсным помехам по СТБ МЭК 61000-4-4-2006 - микросекундным импульсным помехам большой энергии по СТБ МЭК 61000-4-5-2006 - динамическим изменениям в целях электропитания в соответствии с СТБ IEC 61000-4-11-2006 По помехоэмисси соответствуют СТБ ГОСТ Р 51522-2001 | 2 степень жесткости, критерий качества функционирования В 2 степень жесткости, критерий качества функционирования А 2 степень жесткости, критерий качества функционирования В 2 степень жесткости, критерий качества функционирования В 2 степень жесткости, критерий качества функционирования В класс В |
наносится на заднюю панель корпуса иономеров методом печати лазерным принтером на металлизированной пленке с последующим ламинированием и на титульный лист формуляра типографским способом.
Таблица 4-Комплект поставки иономеров лабораторных И-160 | М | ||
Обозначение изделия | Наименование изделия | Количе ство | Примечание |
МТИС2.206.015 | Иономер И-160М | 1 шт. | |
МТИС2.840.009 ФО | Формуляр | 1 экз. | Включает методику поверки |
МТИС2.840.009 РЭ | Руководство по эксплуатации | 1 экз. | |
2М2.840.058-20 | Электрод ЭВЛ-1М3.1 | 1 шт. | Допускается замена на ЭСр-10103 |
МТИС5.995.002-03 | Термокомпенсатор ТК-06 | 1 шт. | Допускается замена на ТКА-1000.1 |
МТИС4.110.001 | Штатив универсальный ШУ-98 | 1 шт. | Допускается замена на ШУ-1 |
МТИС5.129.001 | Ключ электролитический | 1 шт. | Поставляется по отдельному заказу. Допускается замена на 5М5.129.001 |
МТИС8.057.017 | Крышка | 1 шт. | |
Вилка DB-15M | 1 шт. | ||
Корпус DP-15C | 1 шт. | ||
АГО.481.303ТУ | Вставка плавкая ВП1-1-0,25А | 2 шт. | |
2М2.840.059 | Электрод ЭСЛ-43-07СР Электрод ЭСЛ-63-07СР | 1 шт. | Поставляется по отдельному заказу за дополнительную плату |
ГРБА.418422-015 | Электрод ЭЛИС-121-КО3 | 1 шт. |
осуществляется по документу МТИС2.206.009Д1 МРБ МП.2315-2013 «Иономеры лабораторные И-160М. Методика поверки», утвержденному ГП «Гомельский ЦСМС» 22.04.2013 г.
Основные средства поверки:
магазин сопротивлений, предел измерения 104 Ом, кл. 0,02, ГОСТ 23737-79; компаратор напряжений Р3003, диапазон измерений от 0 до 11,11 В, кл.0,0005, рег. №7476-79;
имитатор электродной системы типа И-02, Яи=500, 1000 Мом ± 25 %, рег. № 5517-18; термометр ртутный ТЛ-4, диапазон измерений от 0 до 50 оС, цена деления 0,1 оС, ГОСТ 28498-90.
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на преобразователи в соответствии с рисунком 1.
приведены в эксплуатационном документе.
Технические условия ТУ РБ 400067241.007-2013, Республика Беларусь
Зарегистрировано поверок | 80 |
Поверителей | 20 |
Актуальность данных | 21.11.2024 |
