| Номер в госреестре | 77164-19 |
| Наименование СИ | Модули виброизмерительные |
| Обозначение типа СИ | 8МВ3-016Ф |
| Изготовитель | АО "ЛИИ им.М.М.Громова", г.Жуковский |
| Год регистрации | 2019 |
| Срок свидетельства | 26.12.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули виброизмерительные 8МВ3-016Ф предназначены для измерений напряжения переменного тока от пъезорезистивных акселерометров ДВ3-022Ф.
Принцип работы вибромодуля 8МВ3-016Ф основан на согласовании сигналов, поступающих от пъезорезистивных акселерометров ДВ3-022Ф, их усилении, фильтрации и нормализации по уровням.
Конструктивно модуль виброизмерительный 8МВ3-016Ф состоит из двух блоков: собственно вибромодуля 8МВ3-016Ф и контрольно-проверочного устройства КПУ-8Ф.
Функционально вибромодуль 8МВ3-016Ф состоит из 8-ми измерительных каналов (ИК), микроконтроллера управления, стабилизированного источника питания.
КПУ-8Ф обеспечивает при предполетной подготовке вибромодуля 8МВ3-016Ф установку частотных диапазонов, коэффициентов усиления ИК, а также контроль работоспособности ИК.

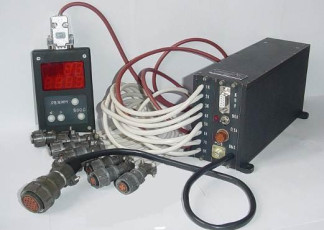

Общий вид модуля виброизмерительного 8МВ3-016Ф приведен на рисунке 1.
Место пломбировки от несанкционированного доступа и место для гравировки знака утверждения типа показаны на рисунке 1.
место нанесения знака
утверждения типа
Конструкция модулей виброизмерительных 8МВ3-016Ф исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество ИК | 8 |
| Коэффициенты передачи ИК (индивидуально для каждого ИК) | 250; 500; 1000 |
| Отклонение значения коэффициента передачи, %, не более | 1 |
| Диапазон выходных напряжений переменного тока ИК, В | от -5 до +5 |
| Диапазоны частот ИК, Гц (индивидуально для каждого ИК) | от 1,5 до 25; от 1,5 до 50; от 1,5 до 100 |
| Неравномерность амплитудно-частотной характеристики ИК, % | ±5 |
| Фазовый сдвиг между ИК, градус, не более | 3,0 |
| Динамический диапазон, дБ, не менее | 50 |
| Пределы допускаемой основной погрешности ИК, % | ±1,0 |
| Пределы допускаемой дополнительной погрешности ИК, % | ±2,0 |
| Значения выходных напряжений ИК, Вдейств в режимах: - «калибровка»: К=1000 К=500 К=250 «контроль»: К=1000 К=500 К=250 где К - коэффициент передачи ИК | 2,84±0,3 1,41±0,15 0,7±0,07 1,41±0,3 0,7±0,15 0,35±0,1 |
| Нормальные условия эксплуатации: | |
| - температура окружающего воздуха, °С: - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
| Рабочие условия эксплуатации вибромодуля 8МВ3-016Ф: | |
| Атмосферное давление, мм рт. ст Диапазон температур окружающей среды, °С Повышенная относительная влажность при температуре 35 °С, % | от 18 до 780 от -40 до +50 до 98 |
| Синусоидальная вибрация: - амплитуда ускорения, мх" (g), не более - диапазон частот, Гц - амплитуда перемещения, мм, не более | 98,1 (10) от 10 до 2000 2,5 |
| Механические удары многократного действия: - пиковое ударное ускорение мс-2 (g) - длительность действия ударного импульса, мс | 59 (6) 10 |
| Линейное ускорение мх" (g) | 132,4 (13,5) |
| Рабочие условия эксплуатации КПУ-8Ф | |
| Синусоидальной вибрации с характеристиками: - амплитуда ускорения, мс-2 (g) - диапазон частот, Гц - амплитуда перемещения, мм, не более | 34,3 (3,5) от 10 до 500 2,0 |
| Наименование характеристики | Значение |
| Механических многократных ударов с характеристиками: - пиковое ударное ускорение, мс-2 (g) - длительность действия ударного импульса, мс | 147,1 (15) 12 |
| температуры окружающей среды, °С | от -20 до +50 |
| относительной повышенной влажности при температуре +35 °C, % | 95 |
| рабочего атмосферного давления, мм.рт.ст. | от 600 до 760 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электропитание, В | 27±2,4 (ГОСТ Р 54073-2010) |
| Потребляемая мощность, Вт, не более | 15 |
| Время готовности от момента подачи электропитания, мин, не более | 2 |
| Назначенный ресурс, ч, не менее | 2000 |
| Габаритные размеры (ширина х высота х длина), мм, не более: | |
| вибромодуль 8МВ3-016Ф | 87x107x224 |
| КПУ-8Ф | 70x22x118 |
| Масса, кг, не более: | |
| вибромодуль 8МВ3-016Ф | 1,6 |
| КПУ-8Ф | 0,3 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на верхнюю панель вибромодуля 8МВ3-016Ф в виде гравировки.
Таблица 3 - Комплектность модуля виброизмерительного 8МВ3-016Ф
| Наименование | Шифр | Количество |
| Вибромодуль 8МВ3-016Ф | ИКПВ.402156.018 | 1 шт. |
| Контрольно-проверочное устройство КПУ-8Ф | ИКПВ.402223.018 | 1 шт. |
| Кабель питания «27В» | ИКПВ.469416.020 | 1 шт. |
| Кабель «КПУ-Модуль» | ИКПВ.469416.021 | 1 шт. |
| Паспорт | ИКПВ.402156.018ПС | 1 экз. |
| Руководство по эксплуатации | ИКПВ.402156.018РЭ | 1 экз. |
| Методика поверки | ИКПВ.402156.018МП | 1 экз. |
| ЗИП (принадлежности для поверки) | ||
| Кабель делитель «1/125» | ИКПВ.469416.032 | 1 шт. |
| Кабель штыревой | ИКПВ.469416.035 | 1 шт. |
| Имитатор акселерометра ДВ3-022Ф - ИДВ | ИКПВ.469416.036 | 1 шт. |
| Кабель R1 « штырь» | ИКПВ.469416.038 | 1 шт. |
| Кабель R2 «гнездо» | ИКПВ.469416.037 | 1 шт. |
осуществляется по документу ИКПВ. 402156.018МП «Инструкция. Модули виброизмерительные 8МВ3-016Ф. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 10.06.2019.
Основные средства поверки:
- вольтметр универсальный В7-78/1 (2 шт.) (регистрационный номер в Федеральном информационном фонде (рег. №) 31773-06): диапазон измерений напряжения переменного тока от 10 мкВ до 10,0 В, диапазон частот от 3 Гц до 20 кГц, пределы допускаемой основной погрешности измерений: ±(1,0 % +300 ед. мл. разряда), диапазон измерений электрического сопротивления от 0,1 мОм до 100 МОм;
- генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85): диапазон частот от 0,001 до 9,9 105 Гц, пределы допускаемой относительной погрешности установки частоты ±1 %, амплитуда сигнала от 5 10-4 до 5 В;
- осциллограф цифровой запоминающий TDS2022 (рег. № 24018-06): амплитуда
_3
входного сигнала от 410 до 200 В, полоса пропускания от 0 до 20 МГц, пределы допускаемой относительной погрешности измерений ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска клейма либо в паспорт модуля виброизмерительного 8МВ3-016Ф.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 31.07.2018 № 1621 Об утверждении Государственной поверочной схемы для средств измерений времени и частоты
Приказ Федерального агентства по техническому регулированию и метрологии № 1053 от 29.05.2018 Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц
Приказ Федерального агентства по техническому регулированию и метрологии от 15.02.2016 № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
ИКПВ.402156.018ТУ Модуль виброизмерительный 8МВ3-016Ф. Технические условия
