Хроматографы газовые промышленные EnCal 3000, 77165-19

77165-19
Хроматографы газовые промышленные EnCal 3000 (далее - хроматографы) предназначены для непрерывных автоматических измерений содержания органических и неорганических веществ в различных газовых средах, в том числе при определении состава и физико-химических показателей (далее - ФХП) качества природного газа (далее - ГГП) и попутного нефтяного газа.
Карточка СИ
Номер в госреестре 77165-19
Наименование СИ Хроматографы газовые промышленные
Обозначение типа СИ EnCal 3000
Изготовитель ООО "Эльстер Газэлектроника", г.Арзамас
Год регистрации 2019
Срок свидетельства 26.12.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Хроматографы газовые промышленные EnCal 3000 (далее - хроматографы) предназначены для непрерывных автоматических измерений содержания органических и неорганических веществ в различных газовых средах, в том числе при определении состава и физико-химических показателей (далее - ФХП) качества природного газа (далее - ГГП) и попутного нефтяного газа.

Описание

Принцип действия хроматографов основан на разделении компонентов анализируемой пробы в хроматографических колонках вследствие различного их распределения между неподвижной фазой и подвижной фазой (газом-носителем) с последующим детектированием.

В зависимости от назначения хроматографы газовые промышленные EnCal 3000 могут состоять из 1 или 2 блоков. Каждый блок представляют собой моноблочную конструкцию, состоящую из:

-    корпуса с внутренней рамой для монтажа основных компонентов;

-    системной платы;

-    одного или двух аналитических модулей (каналов). В состав аналитического модуля входят хроматографическая колонка, дозатор, детектор (ДТП) и нагреватели колонки и дозатора;

-    встроенной системы пробоподготовки;

-    платы процессора (только в 1-м блоке при двухблочном исполнении);

-    нагревательных элементов (опционально).

Хроматографы газовые промышленные EnCal 3000 выпускаются в двух основных исполнениях: специализированные и универсальные.

Хроматографы газовые промышленные EnCal 3000 специализированные предназначены для непрерывных автоматических измерений молярной доли компонентов ГГП, указанных в таблице 2, в соответствии с ГОСТ 31371.7-2008 с последующим вычислением значений ФХП проб ГГП по ГОСТ 31369-2008.

Градуировка хроматографов газовых промышленных EnCal 3000 специализированных проводится в автоматическом режиме методом абсолютной градуировки (по одной точке) в соответствии с ГОСТ 31371.7-2008 с использованием стандартного образца состава природного газа. Измерение значения молярной доли азота проводится суммарно с кислородом, аргоном и водородом.

Значение молярной доли метана (%) может быть рассчитано как разность между 100 % и суммой измеренных значений молярных долей (%) компонентов ГГП и значений молярной доли неопределяемых компонентов, учитываемых как условно-постоянные (метан по разности) или измерено прямым методом (метан впрямую). Перечень условно-постоянных компонентов в ГГП ограничен ГОСТ 31369-2008.

Хроматографы газовые промышленные EnCal 3000 универсальные предназначены для непрерывных автоматических измерений молярной (объёмной) доли компонентов газовой смеси на основе органических и неорганических соединений с последующим вычислением ФХП по нескольким методам расчёта: ISO 6976, GPA 2172, ASTM D3588 и ГОСТ 31369-2008. Измерения молярной (объёмной) доли компонентов в газовых смесях с помощью хроматографов газовых промышленных EnCal 3000 универсальных должны проводиться по аттестованным в установленном порядке методикам измерений.

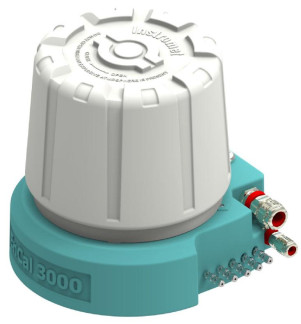

Общий вид хроматографов приведён на рисунке 1.

Схема пломбирования хроматографов газовых промышленных EnCal 3000 от несанкционированного доступа представлена на рисунке 2. Пломбирование хроматографов газовых промышленных EnCal 3000 от несанкционированного доступа осуществлено защитными винтами.

Места пломбирования

Программное обеспечение

Программное обеспечение (ПО) хроматографов газовых промышленных EnCal 3000 предназначено для сбора, обработки, хранения и представления результатов хроматографических измерений компонентного состава природного газа с последующим расчётом физико-химических показателей газа.

ПО хроматографов газовых промышленных EnCal 3000 состоит из встроенного ПО хроматографа, и набора внешних программ для управления и настройки встроенного ПО, считывания и визуализации измерительной информации. К метрологически значимой части ПО СИ относятся следующие модули: встроенное ПО хроматографа и внешнее ПО RGC 3000.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Программное обеспечение хроматографов газовых промышленных EnCal 3000 аттестовано ФГУП «ВНИИМ им. Д.И. Менделеева» 08.08.2019 г. «Сертификат соответствия № ПО ИМ-04-2019. Программного обеспечения хроматографов газовых промышленных EnCal 3000».

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значения

встроенное ПО хроматографа

RGC 3000

InstDataExchange.dll

Gc dll.dll

Идентификационное наименование ПО

-

InstDataExchange

Gc_dll

Номер версии (идентификационный номер) ПО

4.02 build 31163

не ниже 4.01 build 017

не ниже 1.40 build 002

Цифровой идентификатор ПО (MD5)

afd7e7cf3792cd79f0

63bf5d46aa11f4

ef4b5c83aee1815b835e

bcc27e1f2293

5828622bede16213b

833b9ad06dc44a8

Примечание - Цифровые идентификаторы модулей автономного ПО RGC 3000 приведены для файлов указанных версий.

Технические характеристики

Метрологические характеристики хроматографов газовых промышленных EnCal 3000 специализированных приведены в таблице 2. Метрологические характеристики хроматографов газовых промышленных EnCal 3000 универсальных приведены в таблице 3.

Таблица 2 - Метрологические характеристики хроматографов газовых промышленных EnCal 3000 специализированных_

Наименование компонента

Диапазон измерений молярной доли компонента, %

Пределы допускаемой абсолютной погрешности

±Д (х) 1}, %

1

2

3

Этан (С2Н6)

от 0,0010 до 15

0,04-х + 0,00026

Пропан (С3Н8)

от 0,0010 до 6

0,06-х + 0,00024

Изобутан (и-С4Н10)

от 0,0010 до 4

0,06-х + 0,00024

н-Бутан (н-С4Н10)

от 0,0010 до 4

0,06-х + 0,00024

Изопентан (и-С5Н12)

от 0,0010 до 2,0

0,06-х + 0,00024

н-Пентан (н-С5Н12)

от 0,0010 до 2,0

0,06-х + 0,00024

1

2

3

Неопентан (2,2-Диметилпропан) (нео-С5Н12)

от 0,0005 до 0,05

0,06-х + 0,00024

Гексаны (C6H14) / С6+высшие )

от 0,0010 до 1,0

0,06-х + 0,00024

Гептаны (C7H16)

от 0,0010 до 0,25

0,06-х + 0,00024

Октаны (C8H18)

от 0,0010 до 0,05

0,08-х + 0,00022

Нонаны (С9Н20)

от 0,0010 до 0,05

0,08-х + 0,00022

Диоксид углерода

от 0,005 до 10

0,06-х + 0,0012

Азот (суммарный пик с кислородом, аргоном и водородом)

от 0,005 до 15

0,04-х + 0,0013

Метан

от 40 до 99,97

-0,0187-х + 1,883) -0,0023-х + 0,294)

1)    Соответствует абсолютной расширенной неопределенности результата измерения молярной доли компонента U(x), %, при коэффициенте охвата k=2.

2)    Суммарное значение молярной доли углеводородов С6+высшие не должно превышать 1,5 %.

3)

’ Формула применяется при определении молярной доли метана по разности.

4)    Формула применяется при определении молярной доли метана впрямую. х - измеренное значение молярной доли компонента ГГП.

Таблица 3 - Метрологические характеристики хроматографов газовых промышленных EnCal 3000 универсальных_

Наименование характеристики

Значение

Предел детектирования, г/см3, не более

5 10-9(по пропану)

Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала (площади пика), %

0,5 (по пропану)

Относительное изменение выходного сигнала (площади пика) за 24 часа непрерывной работы, %, не более

1,0 (по пропану)

Таблица 4 - Основные технические характеристики хроматографов газовых промышленных

EnCal 3000

Наименование характеристики

Значение

Исполнение

специализированные

универсальные

1

2

3

Разрешение двух соседних хроматографических пиков, не менее:

-    азот - метан

-    метан - диоксид углерода

-    и-бутан - н-бутан

-    н-бутан - неопентан

0,6

2.5

1.5 0,9

Время непрерывной работы хроматографов без корректировки градуировочной зависимости, ч, не менее*

24

Уровень флуктуационных шумов нулевого сигнала, мкВ, не более

0,5

Значение дрейфа нулевого сигнала, мкВ/ч, не более

10

1

2 3

Напряжение питания постоянного тока, В

Габаритные размеры блока, мм, не более

-    длина

-    ширина

-    высота

392

365

370

Масса блока, кг, не более

30

Среднее время наработка на отказ, ч

80000

Средний срок службы, лет

15

Условия эксплуатации:

Температура окружающей среды:

-    без дополнительной системы обогрева, °С

-    с дополнительной системой обогрева, °С

от - 20 до +55 от - 60 до +55

Относительная влажность, %, не более

95

Атмосферное давление, кПа

от 84 до 106,7

Маркировка взрывозащиты

1Ex db IIC T6 Gb X

Степень защиты по ГОСТ 14254-2015 обеспечивается оболочкой

IP66

Передача данных (протоколы инфообмена):

Ethernet (TCP/IP, Modbus TCP); RS232/485 (Modbus Serial)

* Допускаемое отклонение выходного сигнала за 24 часа непрерывной работы хроматографа вычисляют по формуле (6) ГОСТ 31371.7-2008.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус хроматографа в виде наклейки.

Комплектность

Таблица 5 - Комплектность хроматографов газовых промышленных EnCal 3000

Наименование

Обозначение

Количество

Примечание

Хроматограф газовый промышленный EnCal 3000

ЛГТИ.413531.001

1 шт.

Исполнение согласно заказу

Паспорт

ЛГТИ.413531.001ПС или ЛГТИ.413531.001-01ПС

1 экз.

Согласно

исполнению

Руководство по эксплуатации

ЛГТИ.413531.001РЭ

1 экз.

Комплект программного обеспечения

-

1 шт.

CD диск

Методика поверки

МП-242-2316-2019

1 экз.

по заказу

Комплект монтажных частей

-

1 шт.

по заказу

Комплект ЗИП

-

1 шт.

по заказу

Поверка

осуществляется по документу МП-242-2316-2019 «ГСИ. Хроматографы газовые промышленные EnCal 3000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05 августа 2019 г.

Основные средства поверки:

- для хроматографов газовых промышленных EnCal 3000 специализированных: стандартные образцы состава природного газа ГСО 10362-2013 (ИПГ-16), или ГСО 10702-2015 (ИПГ-Л-1), или ГСО 10916-2017 (ИПГ-МГПЗ-1), или ГСО 9299-2009 (ИПГ-13);

Технические и эксплуатационные характеристики указаны в таблице 4.

- для хроматографов газовых промышленных EnCal 3000 универсальных: ГСО 10540-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых хроматографов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в документе ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Методика выполнения измерений молярной доли компонентов»

Нормативные документы

ГОСТ 31371.7-2008 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Методика выполнения измерений молярной доли компонентов

Приказ № 2664 от 14.12 2018 г. «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ЛГТИ.413531.001ТУ Хроматографы газовые промышленные EnCal 3000. Технические условия
