Номер в госреестре | 77167-19 |
Наименование СИ | Резервуары стальные вертикальные цилиндрические |
Обозначение типа СИ | РВС-5000 |
Изготовитель | АО ПО "Уралэнергомонтаж", г.Березовский |
Год регистрации | 2019 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-5000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 5000 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-5000 с заводскими номерами 1, 2, 3, 4 расположены по адресу: Московская область, г.о. Химки, г. Химки, Шереметьевское шоссе, д. 15.

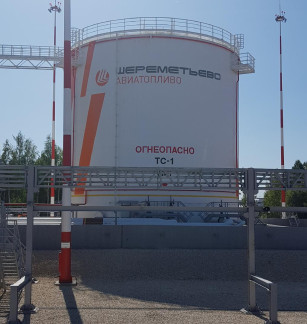

Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Номинальная вместимость, м3 | 5000 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС | от - 50 до +50 |
Атмосферное давление, кПа | от 84,0 до 106,7 |
Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуар стальной вертикальный цилиндрический | РВС-5000 | 4 шт. |
Резервуар стальной вертикальный цилиндрический. Паспорт | РВС-5000 | 4 экз. |
Градуировочная таблица | 4 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
