| Номер в госреестре | 77168-19 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП-1000 |
| Изготовитель | АО "Самарский резервуарный завод", г.Самара |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические с понтоном РВСП-1000 предназначены для измерения объема, приема, хранения и отпуска светлых нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-1000, заводские номера 12, 13 расположены на площадке Касимовской нефтебазы, 391860, Рязанская обл., Касимовский р-н, пос. Бургаз.

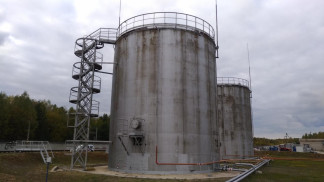

Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуаров вертикальных стальных цилиндрических с понтоном РВСП-1000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РВСП-1000 | ||
| № 12 | № 13 | |
| Номинальная вместимость резервуара при температуре +20 оС, м3 | 1000 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,2 | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| РВСП-1000 № 12 | РВСП-1000 № 13 | |
| Габаритные размеры не более, мм - диаметр основания | 10440 | 10440 |
| - высота | 12200 | 12200 |
| Условия эксплуатации: Температура окружающей среды, оС | от - 50 до + 40 | |
наносится на титульный лист технического паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический с понтоном | РВСП-1000 | 2 шт |
| Технический паспорт резервуара | - | 2 шт |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р20Н2К (регистрационный № 46391-11), метрологические характеристики: диапазон измерений от 0 до 20000 мм, класс точности 2;
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г (регистрационный № 55464-13), метрологические характеристики: диапазон измерений от 0 до 20000 мм;
- линейка измерительная металлическая (регистрационный № 20048-05) метрологические характеристики: диапазон измерений от 0 до 500 мм;
- толщиномер ультразвуковой ТУЗ-5 (регистрационный № 49184-12) метрологические характеристики: диапазон измерений от 0,6 до 300 мм, погрешность ±(0,1+0,05*Н) мм, где Н -значение измеренной толщины;
- теодолит 4Т30П (регистрационный № 5305-95) метрологические характеристики: диапазон измерения вертикальных углов от -55° до +60°, погрешность 30”;
- штангенциркуль c цифровым отсчетным устройством ШЦЦ-1-150-0,01 (регистрационный № 26938-04) метрологические характеристики: диапазон измерений от 0 до 150 мм, погрешность ±0,03 мм;
- нивелир с компенсатором VEGA L30 (регистрационный № 34006-07) метрологические характеристики: допускаемое СКО на 1 км двойного хода не более 2 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на градуировочную таблицу резервуара и на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-1000
Приказ Росстандарта № 256 от 7 февраля 2018 года об утверждении «Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
