Масс-спектрометры microflex LT/SH, microflex LRF, autoflex speed LIN, autoflex speed LRF, autoflex speed TOF/TOF, ultrafleXtreme, rapifleX MALDI TOF MS, rapifleX MALDI TOF/TOF, 77171-19

Назначение

Масс-спектрометры моделей microflex LT/SH, microflex LRF, autoflex speed LIN, autoflex speed LRF, autoflex speed TOF/TOF, ultrafleXtreme, rapifleX MALDI TOF MS, rapifleX MALDI TOF/TOF (далее - масс-спектрометры) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ.

Описание

Принцип действия масс-спектрометров основан на ионизации молекул исследуемого вещества с помощью лазерного излучения и дальнейшей регистрации масс-спектров.

Каждый из масс-спектрометров моделей microflex LT/SH, microflex LRF, autoflex speed LIN, autoflex speed LRF, autoflex speed TOF/TOF, ultrafleXtreme, rapifleX MALDI TOF MS, rapifleX MALDI TOF/TOF включает в себя блок матрично-активированной лазерной десорбции/ионизации (MALDI), времяпролетный масс-анализатор (TOF), систему детектирования ионов и модуль управления и обработки данных на основе персонального компьютера.

В масс-спектрометрах используется метод мягкой ионизации, обусловленной воздействием импульсами лазерного излучения на матрицу с анализируемым веществом.

Матрица представляет собой материал, свойства которого понижают деструктивные свойства лазерного излучения и помогают осуществить ионизацию анализируемого вещества.

Образовавшиеся ионы поступают во времяпролетный масс-анализатор, где осуществляется их разделение по соотношению массы к заряду и, затем, направляются в систему регистрации ионов.

Модели microflex LT/SH, autoflex speed LIN и rapifleX MALDI TOF MS работают только в режиме линейной регистрации данных. Остальные модели могут регистрировать данные в линейном или отражательном режимах. Модели microflex LT/SH и microflex LRF являются настольными приборами, остальные модели являются напольными моделями.

Пломбирование масс-спектрометров не предусмотрено.

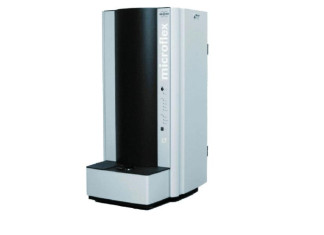

Общий вид масс-спектрометров и место нанесения знака поверки приведены на рисунках 1-5.

Программное обеспечение

Масс-спектрометры оснащаются встроенным программным обеспечением (прошивкой) и автономным программным обеспечением Compass for flexSeries, к метрологически значимой части которого относятся модули: flexControl и flexAnalysis. Встроенное ПО является полностью метрологически значимыми. Идентификационные данные ПО приведены в таблице 1.

Встроенное ПО предназначено для сбора данных, их передачи в автономное ПО и для реализации аппаратных функций масс-спектрометров. Встроенное ПО включает в себя три модуля (GTMP, GTSP и SMC). Модуль GTMP предназначен для управления электромагнитными клапанами вакуумной системы и напряжением высоковольтных блоков, модуль GTSP предназначен для сбора данных и их передачи в автономное ПО, модуль SMC - для управления электромеханическими узлами для позиционирования мишени с образцами внутри масс-спектрометра.

Метрологически значимые модули автономного ПО выполняют следующие функции:

-    управление масс-спектрометром (в целом);

-    настройка режимов работы;

-    регистрация масс-спектров;

-    диагностические проверки;

-    обработка и хранение результатов измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1- Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса детектора в виде наклейки.

Комплектность

Таблица 4 - Комплектность масс-спектрометров

Поверка

осуществляется по документу МП-242-2335-2019 «ГСИ. Масс-спектрометры моделей microflex LT/SH, microflex LRF, autoflex speed LIN, autoflex speed LRF, autoflex speed TOF/TOF, ultrafleXtreme, rapifleX MALDI TOF MS, rapifleX MALDI TOF/TOF MS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20.09.2019 г.

Основные средства поверки:

стандартный образец состава тетрациклина ГСО 10164-2012.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на лицевую панель детектора, как показано на рисунке 1, или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений масс-спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Техническая документация изготовителя
