| Номер в госреестре | 77179-19 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | УПГС |
| Изготовитель | Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»), г. Арзамас |
| Год регистрации | 2019 |
| Срок свидетельства | 26.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные УПГС (далее - установки) предназначены для воспроизведения и измерения объемного расхода и объема газа.
Принцип действия установок основан на сравнении объема (объемного расхода), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют измерение объема (объемного расхода) воздуха с помощью критических сопел и/или преобразователей объемного расхода и объема газа.
Установки состоят из блока измерения объема и расхода воздуха, блока обработки данных, блока задачи расхода воздуха.
Блок измерения объема и расхода воздуха состоит из набора критических сопел и/или из нескольких измерительных линий с преобразователями объемного расхода и объема газа, первичных преобразователей давления, перепада давления, температуры, соединительных трубопроводов и монтажных рам.
Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, влажности, постоянного тока, частоты, времени и счета импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).
Блок задачи расхода воздуха состоит из вакуумного насоса, воздуходувок, запорной арматуры и частотных регуляторов.
Блок задачи расхода воздуха создает разряжение с помощью вакуумного насоса или воздуходувок, в результате чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объема и расхода воздуха. На основании измеренного количества импульсов и времени (при задании расхода через критические сопла), а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) средства измерения или к стандартным условиям. Значение влажности измеряется с помощью измерителя влажности и температуры ИВТМ-7 (регистрационный номер 71394-18).
Установки имеют три модификации в зависимости от комплектации блока измерения объема и расхода воздуха:
- модификация М на базе преобразователей объемного расхода и объема (счетчиков)
газа;
- модификация С на базе критических сопел;
- модификация МС на базе преобразователей объемного расхода и объема (счетчиков) газа и критических сопел.
Установки выпускаются с различными максимальными и минимальными значениями воспроизводимого и измеряемого объёмного расхода воздуха в зависимости от набора критических сопел и преобразователей объемного расхода и объема газа.

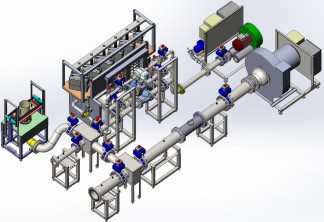

Общий вид установок представлен на рисунках 1-3.
Пломбирование установок не предусмотрено.
ПО установок разделено на две части: метрологически значимую, которая включает алгоритмы обработки измеренной информации, и метрологически не значимую, используемую для визуализации полученных данных.
ПО установок защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | upg math.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 |
| Цифровой идентификатор ПО | C9A3D85AC93EC2A925F0A7 34F28466F2 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (верхний предел измерений) установками модификации С, м /ч | 65; 40; 25; 16; 10; 6 |
| Максимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (верхний предел измерений) установками модификаций М и МС, м3/ч | 6500; 4000; 2500; 1600; 1000; 650; 400; 250; 160; 100 |
| Наименование характеристики | Значение |
| Минимальное значение воспроизводимого и измеряемого объёмного расхода (нижний предел измерений) воздуха установками модификаций С и МС, м3/ч | 1,0; 0,8; 0,6; 0,5; 0,4; 0,35; 0,25; 0,16; 0,1; 0,05; 0,04; 0,025; 0,016; 0,01; 0,006; 0,003 |
| Минимальное значение воспроизводимого и измеряемого объёмного расхода (нижний предел измерений) воздуха установками модификации М, м3/ч | 1; 0,8; 0,6; 0,5 ;0,4; 0,35 |
| Доверительные границы относительной погрешности при измерении объема (объемного расхода) воздуха, % | ±0,3 |
| Диапазон измерений канала абсолютного давления, кПа | от 80 до 110 |
| Пределы допускаемой абсолютной погрешности канала абсолютного давления, кПа | ±0,08 |
| Диапазон измерений канала вакуумметрического давления, кПа | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности канала вакуумметрического давления, кПа | ±0,5 |
| Диапазон измерений каналов перепада давления, кПа | от 0 до 10 |
| Пределы допускаемой абсолютной погрешности канала перепада давления*, кПа | ±0,025 |
| Диапазон измерений каналов температуры, °С | от +10 до +30 |
| Пределы допускаемой абсолютной погрешности канала температуры, °С | ±0,1 |
| Диапазон измерений канала силы постоянного электрического тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной к диапазону измерений погрешности канала силы постоянного электрического тока, % | ±0,1 |
| Диапазон измерений канала электрического напряжения*, В | от 0 до 10 |
| Пределы допускаемой приведенной к диапазону измерений погрешности канала электрического напряжения*, % | ±0,1 |
| Диапазон измерений канала частоты*, Гц | от 0,1 до 10000 |
| Пределы допускаемой относительной погрешности канала частоты*, % | ±0,1 |
| * При наличии в комплектации | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда (поверочная среда) | воздух |
| Максимальное число одновременно поверяемых счетчиков: | 6 |
| Параметры электрического питания: | |
| - напряжение переменного тока мобильной установки, В | 230±23; 400±40 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВт, не более | |
| - модификация С | 5 |
| - модификация М | 30 |
| - модификация МС | 30 |
| Наименование характеристики | Значение |
| Габаритные размеры в зависимости от максимального значения | |
| воспроизводимого и измеряемого объёмного расхода воздуха, | |
| длинахширинахвысота, мм, не более: | |
| - от 6 до 65 м3/ч | - 2000x1000x2000 |
| - 100 м3/ч | - 3000x1000x2000 |
| - 160 м3/ч | - 3500x1000x2000 |
| - 250 м3/ч | - 3500x1000x2000 |
| - 400 м3/ч | - 4500x2500x2000 |
| - 650 м3/ч | - 5500x2500x2000 |
| - 1000 м3/ч, | - 6000x3000x2000 |
| - 1600 м3/ч | - 6000x3000x2000 |
| - 2500 м3/ч | - 7600x4000x2000 |
| - 4000 м3/ч | - 9000x4000x2000 |
| - 6500 м3/ч | - 10000x4000x2000 |
| Масса в зависимости от максимального значения | |
| воспроизводимого и измеряемого объёмного расхода воздуха, кг, не более: | |
| - от 6 до 65 м /ч - 250 м3/ч - 650 м3/ч - 1000 м3/ч, | 500 800 900 1800 |
| - 1600 м3/ч | 2200 |
| - 2500 м3/ч | 2700 |
| - 4000 м3/ч | 3000 |
| - 6500 м3/ч | 3500 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, и на маркировочную табличку установки методом лазерной гравировки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная УПГС | ЛГТИ. 16.050000.001 | 1 шт. |
| Паспорт | ЛГТИ. 16.050000.001 ПС | 1 экз. |
| Руководство по эксплуатации* | ЛГТИ. 16.050000.001 РЭ | 1 экз. |
| Методика поверки* | МП 1036-13-2019 | 1 экз. |
| * Допускается предоставлять в электронном виде | ||
осуществляется по документу МП 1036-13-2019 «Государственная система обеспечения единства измерений. Установки поверочные УПГС. Методика поверки», утвержденному ФГУП «ВНИИР» 22.10.2019.
Основные средства поверки:
- Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017, диапазон воспроизведения единиц объемного расхода газа от 0,003 до 16000 м /ч, СКО от 0,01 до 0,03 %, НСП от 0,05 до 0,12 %, расширенная неопределенность при коэффициенте охвата k=2 от 0,06 до 0,11 %;
- эталон единицы силы постоянного электрического тока 2 разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 01.10.2018 №2091 в диапазоне от 0 до 25 мА;
- эталон единицы постоянного электрического напряжения 3 разряда в соответствии с ГПС по ГОСТ 8.027-2001;
- эталон единицы абсолютного давления 2 разряда в соответствии с ГПС по ГОСТ Р 8.840-2013 с пределами допускаемой абсолютной погрешности ±40 Па;
- эталон единицы избыточного давления 2 разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.06.2018 г. № 1339 с пределами допускаемой приведенной погрешности ±0,05 %;
- эталон единицы температуры 3 разряда в соответствии с ГПС по ГОСТ 8.558-2009 с пределами допускаемой абсолютной погрешности ±0,05 °С;
- калибратор многофункциональный MC5-R (регистрационный номер в Федеральном информационном фонде 22237-08), диапазон воспроизведения сигналов синусоидальной и прямоугольной формы от 0,0028 до 50000 Гц, пределы допускаемой относительной погрешности ± 0,01 %; диапазон воспроизведения последовательности импульсов от 0 до 9999999 имп., амплитуда сигнала от 0 до 10 В.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1 106 Па
Приказ Росстандарта от 29.06.2018 г. № 1339 Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
Приказ Росстандарта от 01.10.2018 г. № 2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 -10-16 до 100 А
Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа
ЛГТИ. 16.050000.001 ТУ. Установки поверочные УПГС. Технические условия
