| Номер в госреестре | 77181-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-50, РГС-75 |
| Изготовитель | ООО "Челябгазстройкомплект", г.Челябинск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-75 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-75 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-75 представляют собой горизонтальные сварные сосуды. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров РГС-50, РГС-75 - наземная.
Резервуары стальные горизонтальные цилиндрический РГС-50 с заводскими номерами 5, 6, 7, 9, 10, 11, 12, 13, 16, РГС-75 с заводскими номерами 2, 3, 8, 9, 15, 16, 17, 18, 19, 20 расположены на территории ФГКУ «Второй объединенный авиационный отряд»

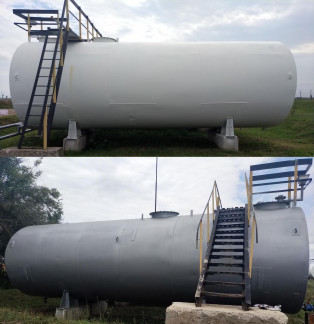

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-75 представлен на рисунках 1 и 2.
Рисунок 2 - Общий вид резервуара стального горизонтального цилиндрического РГС-75
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-75 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м | 50 75 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С | от -40 до +50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара методом печати.
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-50 зав. №№ 5, 6, 7, 9, 10, 11, 12, 13, 16 | 9 шт. |
| Паспорт | 9 экз. | |
| Градуировочная таблица | 9 экз. | |
| Резервуар стальной горизонтальный цилиндрический | РГС-75 зав. №№ 2, 3, 8, 9, 15, 16, 17, 18, 19, 20 | 10 шт. |
| Паспорт | 10 экз. | |
| Градуировочная таблица | 10 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Геометрический метод.
Основные средства поверки:
- рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2;
- рулетка измерительная металлическая 2-го класса точности с грузом, регистрационный № 60606-15;
- толщиномер ультразвуковой А1207, регистрационный № 21702-01;
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-50, РГС-75
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
